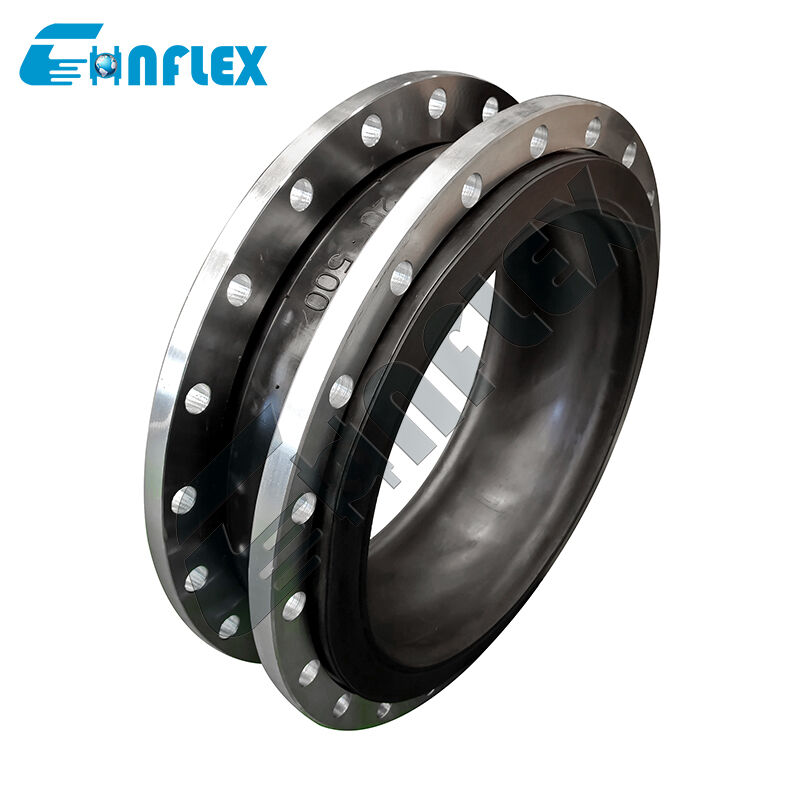

Pressione nominale multi-norma (PN16 / ANSI 150) giunto flessibile: compensatore di condotte rivestito in fluoro polimero resistente alle esplosioni
Lo scudo chimico cross-compatibile per le tubazioni industriali globali.
IlPressione nominale multi-norma (PN16 / ANSI 150)è un compensatore di condotte a doppia certificazione, progettato per un'integrazione senza soluzione di continuità tra le reti globali di processi chimici, petrolchimici e di servizi difficili.I progetti di ingegneria internazionali e gli aggiornamenti degli impianti si trovano spesso di fronte a conflitti di compatibilità delle flange quando si realizzano i ponti tra le metriche europee (PN16 / 16 bar) e lo standard americano (Classe ANSI 150 / 150 libbreQuesta giunzione flessibile e avanzata risolve questa sfida con un'architettura di flange a doppio standard a più fessure, unita a un'impenetrabilerivestimento in fluoropolimero (PTFE).
Il rivestimento in PTFE ad alta densità fornisce un isolamento chimico completo e non reattivo, proteggendo il guscio esterno in gomma composita da vesciche, gonfiore,e degradazione chimica da acidi aggressivi, forti ossidanti e solventi tossici, rinforzati con tessuti sintetici a più strati e anelli di filo di acciaio incorporati,l'alloggiamento resistente alle esplosioni offre elevati margini di sicurezza in cicli di pressione continuiAssorbendo la crescita termica multiassiale, smorzando le vibrazioni distruttive della pompa ed eliminando i mal di testa della conversione della flange,questo compensatore universale garantisce sicurezza a perdita zero e elevata flessibilità operativa nei sistemi globali di trasferimento di fluidi.
Caratteristiche di prestazione
Compatibilità con flange multi-standard:Dispone di un design a doppia foratura che si adatta siaPN16 (EN 1092-1)- eClasse ANSI 150 (ASME B16.5)La Commissione ritiene che il progetto di direttiva sia stato approvato con soddisfazione.
Scudo chimico di servizio intenso:Il rivestimento interno in fluoropolimero puro (PTFE) rimane completamente inerte contro acidi minerali concentrati, alcali aspri, solventi reattivi e idrocarburi volatili, garantendo un totale isolamento del fluido.
Corpo composito resistente alle esplosioni:Costruito con strati di cordoni di pneumatici sintetici ad alta resistenza e rinforzo interno in filo d'acciaio, fornisce eccezionale resistenza alla rottura e stabilità strutturale sotto una pressione di lavoro continua di 16 bar.
Omni-Directional Movement Relief:Il profilo di arco a una sola sfera ingegnerizzato cede senza intoppi allo stress dinamico delle tubazioni, assorbendo la compressione assiale concomitante, l'espansione assiale, il taglio laterale e i disallineamenti angolari.
Sigillo integrato a faccia intera:Il rivestimento interno in PTFE si estende completamente attraverso la gola e si avvolge sulla superficie delle flange di supporto multi-standard, creando unsuperficie di guarnizione chimica a prova di scoppio che impedisce la corrosione della superficie della flangia e le infiltrazioni delle giunzioni.
Specifica del prodotto
| Dimensione |
Distanze |
Movimenti ammissibili in funzione |
| mm |
centimetro |
mm |
Compressione assiale mm |
Estensione assiale
mm |
Movimento trasversale
mm
|
Deformazione angolare in mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 e 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 e mezzo |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: se il mezzo è costituito da sostanze a base di olio, acide o alcaline, e se vi sono requisiti particolari per la temperatura di lavoro, è possibile personalizzarlo inviando una lettera o un disegno.Si prega di specificare quando si ordina
|
Dettagli del prodotto
Flusso di produzione
|
1.Materia prima
CR/EPDM/NBR di livello superiore
materie prime di gomma,
Nessuna gomma riciclata
|
2- Plastificazione. e miscelazione
Formulazione speciale per una migliore piegatura con nylon, per una migliore resistenza, sigillatura
|
3.Lavoratori che avvolgono
Armatura di filo di acciaio rivestito di rame per impedire lo strappo
|
|
4.Vulcanizzante
La macchina di vulcanizzazione automatica garantisce il tempo e la pressione di vulcanizzazione
|
5- In ispezione.
Il 100% di controllo rigoroso è di responsabilità dei consumatori.
|
6. Imballaggio
Imballaggio protettivo per No
Ruggine e rottura
|
Applicazione
Norma comune di espansione della gommasono ampiamente utilizzati in vari settori, tra cui la costruzione, l'industria chimica, la costruzione navale, l'acqua del rubinetto, il gas, i gasdotti chimici, i gasdotti petroliferi, i gasdotti alimentari, i gasdotti per l'aria condizionata,e trattamento delle acque reflue.
I nostri servizi
1.24 ore online
2- Sono stati forniti campioni gratuiti
3.Supporta la personalizzazione
4.Fornire disegni
5.Multipli stili di pagamento tra cui scegliere
6- Ispezione di fabbrica (materiale, specifiche, quantità, pressione, imballaggio)
7.Lungo periodo di garanzia
8.Imballaggio adatto al trasporto
Il nostro cliente
Certificato
Domande frequenti
Q1: Qual è il principale vantaggio di una perforazione a flange multi-standard (PN16 / ANSI 150)?
Nelle strutture di trasformazione internazionali, le apparecchiature importate dall'Europa (secondo le norme PN16) sono spesso collegate a tubi progettati secondo le norme americane (classe ANSI 150). The multi-standard flange hole configuration allows maintenance teams and EPC contractors to mount the exact same expansion joint onto either standard without using expensive custom adapters or modifying pipe flanges.
D2: In che modo il rivestimento in fluoropolimero (PTFE) protegge il giunto di espansione?
I composti di gomma non rivestiti come EPDM o NBR si degradano, gonfiano o si ammorbidiscono quando sono esposti a sostanze chimiche industriali aggressive o solventi organici.Il rivestimento interno continuo in PTFE funge da barriera chimica impenetrabile, garantendo che i fluidi di processo entrino in contatto solo con fluoroplastici inerti lasciando il corpo elastomero esterno protetto per svolgere le sue funzioni di assorbimento meccanico degli urti e delle vibrazioni.
D3: Sono necessarie guarnizioni chimiche complete per l'installazione?
Non sono necessarie guarnizioni separate, la fodera interna in PTFE si estende completamente attraverso la gola e si estende su tutta la superficie di tenuta delle flange di supporto multi-standard.Questa superficie di PTFE rovesciata serve come copertura completa, guarnizione resistente alle sostanze chimiche, creando un sigillo immediato e a prova di perdite quando torce contro le flange di accoppiamento.
D4: Quali sono i limiti di pressione e temperatura per questo giunto flessibile?
L'unità composita è indicata per pressioni di lavoro continue fino a16 bar (232 PSI / 1,6 MPa)Controllato dal supporto elastomerico di alta qualità, la temperatura nominale del processo di funzionamento continuo si estende fino a115°C, che ospita la stragrande maggioranza delle linee di sintesi chimica a caldo e di trasferimento.
D5: Dovrebbero essere installate unità di controllo (barre limite) con questo compensatore?
Le unità di controllo (tie/limit rod) sono fortemente raccomandate per sistemi di tubazioni non ancorati o applicazioni ad alta pressione.Le barre di limite impediscono fisicamente al focolare flessibile di estendersi al di là delle soglie di movimento progettate durante improvvise ondate di pressione o eventi di martello d'acqua, impedendo la separazione delle giunzioni dei tubi.
