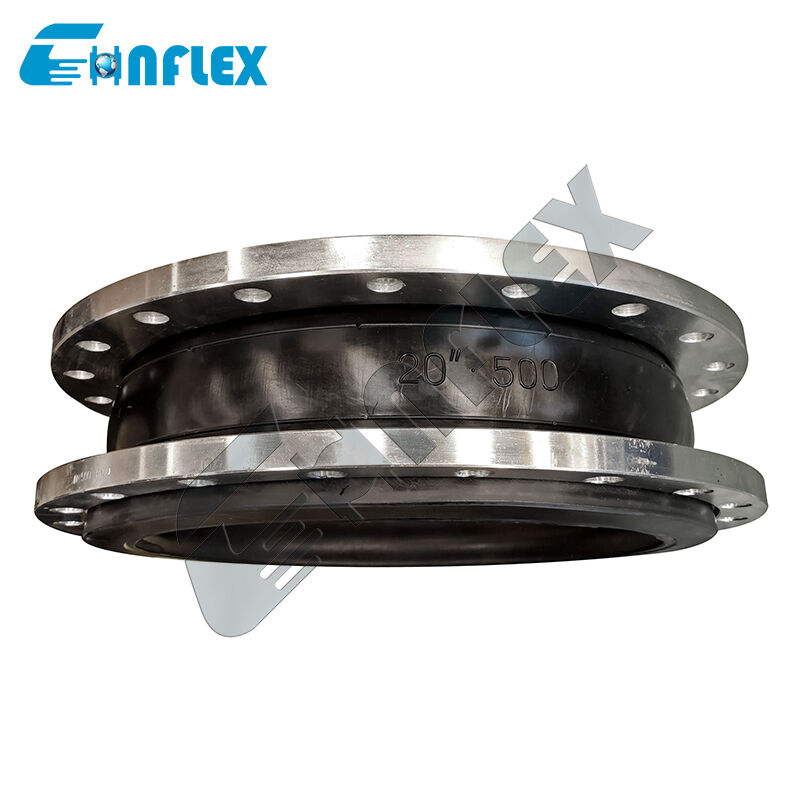

Giunto Foderato in PTFE ad Alta Pressione e Alto Vuoto: Soffietti Universali Resistenti alla Pressione per Tubazioni Severamente Sollecitate
La Barriera Definitiva a Doppia Capacità per Esigenze di Tubazioni a Spettro Completo.
Il Giunto Foderato in PTFE ad Alta Pressione e Alto Vuoto è un connettore per tubazioni a doppia capacità e servizio estremo, progettato per funzionare in modo affidabile su tutto lo spettro di pressione. Nelle esigenti sintesi chimiche, nei processi farmaceutici e nelle reti di trasferimento fluidi ad alta purezza, i sistemi di tubazioni ciclano frequentemente tra una forte pressione positiva e un'intensa pressione negativa (vuoto). I giunti di dilatazione standard spesso scendono a compromessi, offrendo contenimento della pressione positiva a scapito del collasso sotto vuoto, o resistendo al vuoto mentre falliscono sotto alte pressioni di lavoro.
Questo soffietto per servizio severo risolve questa sfida integrando un rivestimento in PTFE (Politetrafluoroetilene) ad alta densità e non poroso in un guscio elastomerico multistrato rinforzato con tessuto, incorporato con rinforzi continui ad anello interno in acciaio. Il nucleo interno in PTFE vergine crea uno scudo chimico impenetrabile contro acidi aggressivi, forti ossidanti e solventi volatili, mentre l'alloggiamento composito per impieghi gravosi previene sia il collasso da vuoto interno che l'espansione radiale verso l'esterno. Dotato di flange di supporto lavorate con precisione, questo connettore universale smorza efficacemente le vibrazioni della pompa, allevia lo stress termico dinamico complesso e garantisce prestazioni a tenuta stagna in condizioni operative estreme.
Caratteristiche di prestazione
Resistenza alla Pressione a Spettro Completo: Costruito appositamente per operare continuamente su intervalli di pressione estremi – dal vuoto completo (pressione negativa) fino ad alte pressioni di lavoro positive – senza collasso del rivestimento o rigonfiamento radiale.
Immunità Chimica per Servizio Severo: Il rivestimento in fluoropolimero ad alta densità è completamente non reattivo, isolando il corpo strutturale esterno da acidi nitrico, solforico e cloridrico concentrati, nonché da solventi aggressivi e fluidi tossici.
Design Strutturale Anti-Collasso: Progettato con anelli di supporto metallici interni integrati bloccati nell'architettura del soffietto durante la vulcanizzazione, mantenendo il rivestimento in PTFE saldamente ancorato alla parete esterna sotto vuoto profondo o aspirazione della pompa.
Alleviamento del Movimento Omni-Direzionale: La geometria flessibile dell'arco a sfera singola si adatta dolcemente allo stress dinamico del sistema, assorbendo simultaneamente compressione assiale, estensione assiale, taglio laterale e disallineamenti angolari della tubazione.
Guarnizione Integrata a Flangia Completa: Il rivestimento interno in PTFE si estende completamente attraverso la gola e avvolge la faccia delle flange di supporto metalliche, funzionando come una guarnizione chimica integrata a copertura completa che garantisce una tenuta a prova di perdite nei punti di connessione.
Specifiche del Prodotto
| Dimensione |
Lunghezza |
Movimenti Ammissibili in Operazione |
| mm |
pollici |
mm |
Compressione Assiale mm |
Estensione Assiale
mm |
Movimento Trasversale
mm
|
Deflessione Angolare mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Se il mezzo è olio, sostanze acide o alcaline, e ci sono requisiti speciali per la temperatura di lavoro, è possibile personalizzarlo inviando una lettera o un disegno. Si prega di specificare al momento dell'ordine
|
Dettagli del Prodotto
Flusso di Produzione
|
1.Materie prime
Materie prime in gomma CR/EPDM/NBR di alto livello, nessuna gomma riciclata
2.Plastificazione
e miscelazione
|
Formulazione speciale per una migliore flessione con Nylon, per una migliore resistenza e tenuta 3.Avvolgimento dei semilavorati
Il rinforzo in filo di acciaio placcato rame previene lo sfilamento
|
4.Vulcanizzazione
La macchina automatica per la vulcanizzazione garantisce tempo e pressione di vulcanizzazione
|
|
5.Ispezione
L'ispezione rigorosa al 100% è responsabilità dei consumatori
|
6.Imballaggio
Imballaggio protettivo per evitare ruggine e rotture
|
Applicazione
I giunti di dilatazione in gomma standard sono ampiamente utilizzati in vari campi, tra cui edilizia, industria chimica, cantieristica navale, acqua potabile, gas, tubazioni chimiche, tubazioni petrolifere, tubazioni alimentari, tubazioni per aria condizionata e trattamento delle acque reflue.
I nostri Servizi
|
1.Online 24 ore su 24
2.Campioni gratuiti forniti3.Supporto alla personalizzazione
4.Fornire disegni
5.Molteplici stili di pagamento tra cui scegliere
6.Ispezione di fabbrica (materiale, specifiche, quantità, pressione, imballaggio)
7.Lungo periodo di garanzia
8.Imballaggio idoneo al trasporto
I nostri Clienti
Certificato
FAQ
D1: Cosa rende questo giunto foderato in PTFE "universale" rispetto ai giunti foderati standard?
I giunti foderati in PTFE standard sono tipicamente ottimizzati per servizio a pressione positiva o a vuoto moderato. Questo giunto universale è progettato con un guscio in gomma composita ad alta resistenza e anelli di ritenuta per vuoto integrati, che gli consentono di resistere ad alte pressioni di lavoro positive e a pressione negativa completa (vuoto profondo) all'interno di un singolo componente, senza la necessità di design separati per diverse fasi di processo.
D2: Come gestisce il giunto la pressione negativa senza che il rivestimento in PTFE si stacchi o collassi?
Durante la produzione, anelli di supporto per vuoto ad alta resistenza vengono precisiamente incorporati e bloccati nella costruzione del soffietto. Questi anelli agiscono come un telaio scheletrico strutturale che tiene meccanicamente il rivestimento in PTFE a filo contro l'alloggiamento in gomma rinforzato, impedendo alle forze di aspirazione di tirare il rivestimento verso l'interno nel flusso.
D3: Ho bisogno di installare guarnizioni separate quando imbullono questo giunto di dilatazione nella mia tubazione?
Non sono necessarie guarnizioni separate. Il rivestimento interno in PTFE viene svasato e ripiegato sull'intera faccia di tenuta delle flange di supporto durante la lavorazione. Questa superficie continua e liscia in fluoropolimero funge da guarnizione completa di alta qualità, formando una tenuta chimica immediata e a prova di perdite quando imbullonata alle flange di tubazione corrispondenti.
D4: Questo giunto può gestire una dilatazione termica severa in linee chimiche ad alta temperatura?
Sì. Le linee di processo a fluido continuo generano una significativa crescita termica e stress sulla tubazione. Il corpo elastomerico flessibile e il rivestimento in PTFE ad alta densità sono costruiti per accogliere cicli termici continui fino a
115°C
, assorbendo spostamenti assiali, laterali e angolari per proteggere pompe, valvole e ancoraggi rigidi collegati.
D5: Perché le unità di controllo (aste di limite) sono raccomandate per applicazioni di servizio severo?
Quando si maneggiano sostanze chimiche pericolose in condizioni di pressione o vuoto estreme, picchi di linea imprevisti o movimenti non ancorati della tubazione possono allungare il soffietto oltre le sue soglie di movimento ingegnerizzate. Le unità di controllo per impieghi gravosi (tiranti) agiscono come un arresto di sicurezza fisico per prevenire sovra-estensione o sovra-compressione, garantendo il contenimento totale del sistema e la sicurezza meccanica.
