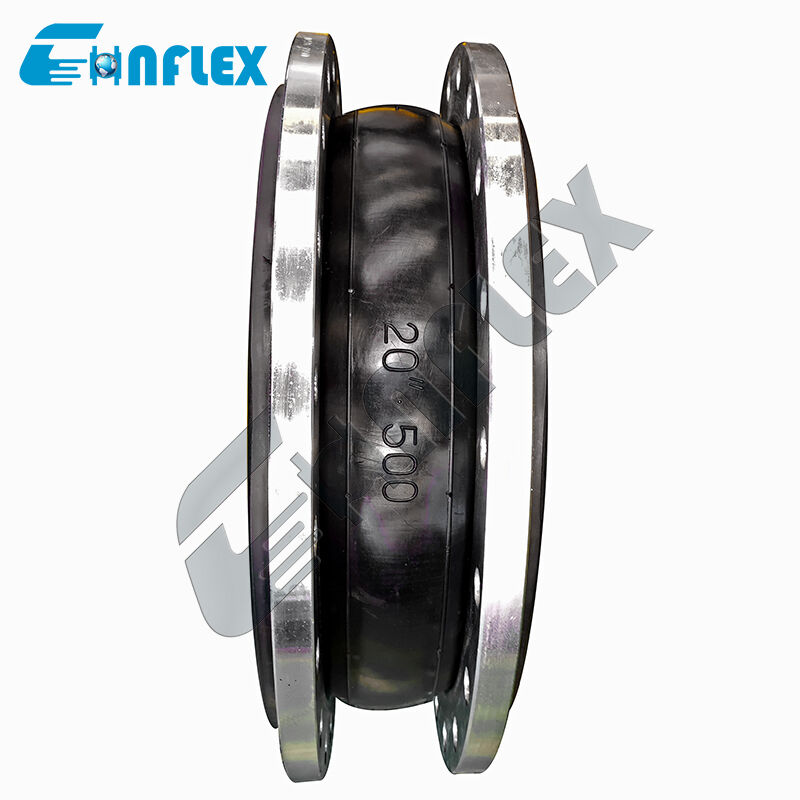

Accoppiatore flessibile con giunto in gomma con rating di pressione 10 bar: giunto per tubi in gomma industriale anti-scoppio per sistemi HVAC
La barriera antivibrazione e acustica per impieghi gravosi per le moderne infrastrutture HVAC.
Il Accoppiatore flessibile con giunto in gomma con rating di pressione 10 bar è un componente di tubazione di resistenza industriale progettato appositamente per garantire un funzionamento silenzioso, continuo e privo di perdite in reti HVAC, di raffreddamento distrettuale e di trasferimento fluidi commerciali esigenti. Chiller centrifughi ad alta potenza, torri di raffreddamento e pompe di circolazione generano intense vibrazioni meccaniche, rumore idraulico e forze di espansione termica che possono causare gravi sollecitazioni alle reti di tubazioni rigide, portando a fatica dei giunti e costose perdite di sistema.
Progettato per funzionare continuamente a una pressione di esercizio di 10 bar (145 PSI / 1,0 MPa), questo giunto flessibile anti-scoppio presenta un corpo elastomerico spesso rinforzato con tessuti di corda sintetica multistrato ad alta tenacità e anelli in filo di acciaio integrati. Dotato di flange di supporto lavorate di precisione, questo giunto funge da robusto assorbitore di energia cinetica. Neutralizza le vibrazioni indotte dalla pompa, attenua la trasmissione del rumore acustico attraverso la struttura dell'edificio e compensa senza problemi i cicli di crescita termica, garantendo affidabilità operativa a lungo termine nelle installazioni di riscaldamento e raffreddamento per impieghi gravosi.
Caratteristiche prestazionali
Design anti-scoppio da 10 bar: Costruito con strati di tessuto ad alta resistenza e rinforzo in filo integrato ad alta resistenza, che forniscono un rating di pressione operativa di Le pompe e i chiller generano vibrazioni meccaniche continue e improvvisi picchi di pressione (colpi d'ariete) durante l'avvio e l'arresto. Collegare tubazioni rigide direttamente a queste unità trasferisce sollecitazioni distruttive agli ugelli delle apparecchiature e alle strutture degli edifici. Un giunto in gomma anti-scoppio assorbe queste forze, prevenendo crepe nelle tubazioni, perdite dalle flange e danni alle apparecchiature. con un elevato margine di sicurezza di scoppio.
Isolamento superiore da vibrazioni e rumore: Il soffietto elastomerico resiliente agisce come un ammortizzatore cinetico, isolando efficacemente il ronzio del motore ad alta frequenza, le vibrazioni della pompa e le pulsazioni del fluido prima che si propaghino nelle strutture dell'edificio.
Crescita termica e scarico delle sollecitazioni: La geometria ad arco a sfera singola si adatta agevolmente alle sollecitazioni dinamiche della tubazione, assorbendo simultaneamente compressione assiale, estensione assiale, taglio laterale e disallineamenti angolari.
Guscio resistente alla corrosione e agli agenti atmosferici: Formulato con un composto di copertura esterna resistente all'ozono, ai raggi UV, alla condensa e alle variazioni termiche ambientali comuni nelle sale caldaie e nelle installazioni di torri di raffreddamento esterne.
Flusso a bassa turbolenza ottimizzato: Presenta un design interno ad arco liscio che mantiene un flusso volumetrico costante, minimizza l'attrito interno del fluido e previene l'intrappolamento dell'aria nei sistemi HVAC a circuito chiuso.
Specifiche del prodotto
| Dimensioni |
Lunghezza |
Movimenti ammissibili in esercizio |
| mm |
pollici |
mm |
Compressione assiale mm |
Estensione assiale
mm |
Movimento trasversale
mm
|
Deflessione angolare mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Se il mezzo è olio, sostanze acide o alcaline e ci sono requisiti speciali per la temperatura di lavoro, è possibile personalizzarlo inviando una lettera o un disegno. Si prega di specificare al momento dell'ordine
|
Dettagli del prodotto
Flusso di produzione
|
1. Materia prima
Materiali grezzi in gomma CR/EPDM/NBR di alto livello, nessuna gomma riciclata
2. Plastificazione
e miscelazione
|
Formulazione speciale per una migliore flessione con nylon, per una migliore resistenza e tenuta 3. Avvolgimento dei semilavorati
Il rinforzo in filo di acciaio ramato previene lo sfilamento
|
4. Vulcanizzazione
La macchina di vulcanizzazione automatica garantisce tempi e pressioni di vulcanizzazione
|
|
5. Ispezione
L'ispezione rigorosa al 100% è una responsabilità nei confronti dei consumatori
|
6. Imballaggio
Imballaggio protettivo per evitare ruggine e rotture
|
Applicazione
Giunti di dilatazione in gomma standard
sono ampiamente utilizzati in vari campi, tra cui edilizia, industria chimica, cantieristica navale, acqua potabile, gas, condotte chimiche, condotte petrolifere, condotte alimentari, condotte per aria condizionata e trattamento delle acque reflue.
|
I nostri servizi
1. Online 24 ore su 242. Campioni gratuiti forniti
3. Supporto personalizzazione
4. Fornire disegni
5. Molteplici stili di pagamento tra cui scegliere
6. Ispezione di fabbrica (materiale, specifiche, quantità, pressione, imballaggio)
7. Lungo periodo di garanzia
8. Imballaggio idoneo al trasporto
I nostri clienti
Certificato
FAQ
D1: Cosa significa una "pressione nominale di 10 bar" per un giunto in gomma per HVAC?
Una classificazione di 10 bar indica che il giunto flessibile è testato e classificato per funzionare continuamente a pressioni di esercizio fino a
10 bar
(circa 145 PSI o 1,0 MPa) a temperature operative standard. Ciò soddisfa facilmente i requisiti di pressione della maggior parte delle linee di circolazione dell'acqua refrigerata, dell'acqua calda e dell'acqua di condensazione nei sistemi HVAC commerciali.
D2: Perché è necessario un giunto flessibile anti-scoppio vicino a chiller e grandi pompe di circolazione?Le pompe e i chiller generano vibrazioni meccaniche continue e improvvisi picchi di pressione (colpi d'ariete) durante l'avvio e l'arresto. Collegare tubazioni rigide direttamente a queste unità trasferisce sollecitazioni distruttive agli ugelli delle apparecchiature e alle strutture degli edifici. Un giunto in gomma anti-scoppio assorbe queste forze, prevenendo crepe nelle tubazioni, perdite dalle flange e danni alle apparecchiature.D3: Quali materiali elastomerici sono raccomandati per le linee di acqua calda e acqua refrigerata per HVAC?
EPDM:
Lo standard industriale ideale per acqua calda, acqua refrigerata e soluzioni di glicole blando, che offre un eccellente intervallo termico, resistenza all'ozono e proprietà anti-invecchiamento.
NBR (Nitrile):
-
Raccomandato se il flusso del fluido contiene tracce di oli, lubrificanti idraulici o additivi a base di petrolio.D4: Sono necessarie unità di controllo (tiranti) quando si installa questo giunto da 10 bar nei sistemi HVAC?
-
Le unità di controllo (tiranti) sono fortemente raccomandate se il sistema di tubazioni non è ancorato o è installato su passerelle elevate. I tiranti impediscono al soffietto flessibile di estendersi oltre i limiti di movimento massimi ammissibili durante improvvisi picchi idraulici o avviamenti delle pompe.D5: In che modo questo giunto flessibile aiuta a ridurre i livelli di rumore all'interno degli edifici commerciali?
I tubi metallici agiscono come conduttori acustici, trasferendo il rumore del motore della pompa direttamente negli spazi occupati dell'edificio. Il corpo elastomerico denso di questo giunto flessibile interrompe il percorso di contatto metallo-metallo rigido, attenuando le onde sonore e il ronzio meccanico proprio all'interfaccia dell'apparecchiatura.
