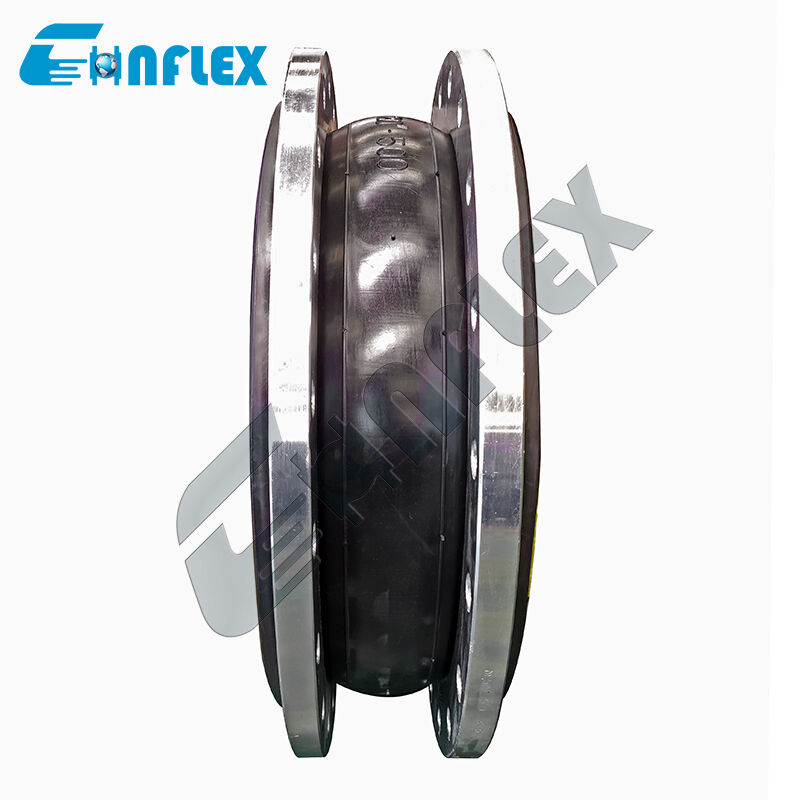

Giunto di dilatazione in gomma rinforzata con classe di pressione 300: compensatore termico ultra-resistente per raffinerie
Alleggerimento dello stress termico e di pressione per linee di raffinazione ad alta pressione.
Il Giunto di dilatazione in gomma rinforzata con classe di pressione 300 è un compensatore di dilatazione per tubazioni ultra-resistente e per impieghi gravosi, progettato appositamente per le condizioni operative estreme di raffinerie di petrolio, unità petrolchimiche e impianti chimici ad alta pressione. L'operatività secondo gli standard ASME Classe 300 richiede un'integrità strutturale che supera di gran lunga i giunti commerciali standard. Queste linee per servizi gravosi affrontano intensi cicli di espansione termica, alte pressioni di esercizio, shock idraulici e vibrazioni meccaniche costanti da compressori per impieghi gravosi e pompe di trasferimento.
Costruito con un corpo elastomerico multistrato extra-spesso rinforzato da strati di corda sintetica ad alta tenacità incorporati e anelli di bloccaggio interni in acciaio massiccio, questo giunto di dilatazione mantiene un'elevata tenuta alla pressione fino agli inviluppi operativi di Classe 300 senza gonfiarsi o deformarsi. Dotato di flange di supporto in acciaio al carbonio o acciaio inossidabile ASME B16.5 Classe 300 spesse e lavorate di precisione, agisce come un ponte flessibile e ammortizzante che assorbe complessi movimenti assiali multipli della tubazione, previene l'affaticamento degli ugelli su turbomacchinari critici e garantisce una sicurezza a lungo termine senza perdite nell'infrastruttura di raffineria ad alto stress.
Caratteristiche di prestazione
Classificazione strutturale ASME Classe 300: Ingegnerizzato con precisione con strati di rinforzo a parete spessa per operare entro i limiti di pressione-temperatura ASME B16.5 Classe 300, fornendo una tenuta continua e affidabile in condizioni di alto stress.
Rinforzo multistrato per impieghi gravosi: Costruito con strati di corda sintetica ad alta resistenza e rinforzo incorporato in filo/anello di acciaio ad alta resistenza, prevenendo l'espansione radiale, la deformazione strutturale e la rottura per sovrapressione.
Elevato assorbimento della dilatazione termica: La configurazione dell'arco flessibile ingegnerizzato assorbe fluidamente ampi spostamenti dovuti alla dilatazione termica, compensando simultaneamente compressione assiale, estensione assiale, taglio laterale e disallineamenti angolari della tubazione.
Eccezionale smorzamento di vibrazioni e urti: La spessa matrice elastomerica agisce come un efficace assorbitore di energia cinetica, isolando le vibrazioni di macchinari pesanti, il ronzio dei motori e le improvvise pulsazioni di pressione idraulica direttamente alla fonte.
Resistenza chimica e ai fluidi di grado raffineria: Formulato con composti elastomerici sintetici di alta qualità (come NBR idrogenato, Neoprene, EPDM o rivestimenti specializzati) che resistono a derivati degli idrocarburi, oli di processo, vapore e fluidi aggressivi di raffineria.
Specifiche del prodotto
| Dimensione |
Lunghezza |
Movimenti ammissibili in esercizio |
| mm |
pollici |
mm |
Compressione assiale mm |
Estensione assiale
mm |
Movimento trasversale
mm
|
Deflessione angolare mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: Se il mezzo è olio, sostanze acide o alcaline, e ci sono requisiti speciali per la temperatura di lavoro, è possibile personalizzarlo inviando una lettera o un disegno. Si prega di specificare al momento dell'ordine
|
Dettagli del prodotto
Flusso di produzione
|
1. Materia prima
Materie prime in gomma CR/EPDM/NBR di alto livello,
Nessuna gomma riciclata
2. Plastificazione
|
e miscelazione Formulazione speciale per una migliore flessione con nylon, per una migliore resistenza e tenuta
3. Avvolgimento dei semilavorati
|
Rinforzo in filo di acciaio ramato per prevenire lo sfilamento
4. Vulcanizzazione
|
|
Macchina di vulcanizzazione automatica per garantire tempi e pressioni di vulcanizzazione
5. Ispezione
|
L'ispezione rigorosa al 100% è una responsabilità nei confronti dei consumatori
6. Imballaggio
|
Imballaggio protettivo per evitare ruggine e rotture
Applicazione
I giunti di dilatazione in gomma standard sono ampiamente utilizzati in vari settori, tra cui edilizia, industria chimica, cantieristica navale, acquedotti, gas, condotte chimiche, condotte petrolifere, condotte alimentari, condotte per aria condizionata e trattamento delle acque reflue.
|
I nostri servizi
1. Online 24 ore su 242. Campioni gratuiti forniti
3. Supporto per la personalizzazione
4. Fornitura di disegni
5. Molteplici stili di pagamento tra cui scegliere
6. Ispezione di fabbrica (materiale, specifiche, quantità, pressione, imballaggio)
7. Lungo periodo di garanzia
8. Imballaggio idoneo per il trasporto
I nostri clienti
Certificato
FAQ
D1: Quale pressione di esercizio rappresenta una classificazione Classe 300 per questo giunto di dilatazione in gomma?
Una classificazione ASME Classe 300 corrisponde a un profilo di pressione di esercizio massima fino a
740 PSI (5,1 MPa)
a temperature ambiente, a seconda del grado del materiale della flangia e dei fattori di riduzione della temperatura stabiliti dagli standard ASME B16.5.
D2: Perché le unità di controllo (aste di limitazione) sono obbligatorie per i giunti di dilatazione Classe 300?Sotto le pressioni operative di Classe 300, le forze di spinta esercitate all'interno della tubazione sono estremamente elevate. Le unità di controllo (tiranti) fungono da arresti di sicurezza strutturali ancorati attraverso le flange del giunto di dilatazione. Impediscono all'arco flessibile in gomma di estendersi o comprimersi eccessivamente oltre i suoi limiti di progettazione durante i picchi di pressione o i cicli termici, proteggendo sia il giunto che le apparecchiature di tubazione non ancorate.D3: Come protegge questo giunto costose apparecchiature di raffineria come pompe e compressori?
Le tubazioni di raffineria ad alta pressione si espandono significativamente quando esposte a fluidi di processo caldi, generando enormi carichi meccanici. Se collegate direttamente agli ugelli di pompe o compressori, queste forze causano disallineamento dell'albero, guasti alle tenute e crepe nel basamento. Questo giunto flessibile Classe 300 assorbe questi stress termici e vibrazioni meccaniche prima che raggiungano i macchinari.
D4: Questo giunto Classe 300 può essere dotato di un rivestimento in PTFE per servizi chimici aggressivi?
Sì. Per applicazioni di raffineria gravose che coinvolgono acqua acida, acidi aggressivi o solventi organici volatili, il tubo interno può essere integrato con un rivestimento in PTFE vergine per impieghi gravosi durante la vulcanizzazione. Ciò crea una barriera a doppia difesa: PTFE per un'immunità chimica assoluta e gomma rinforzata per flessibilità ad alta pressione.
D5: Le flange di supporto sono compatibili con le tubazioni standard delle raffinerie USA?
Sì. Le flange di supporto per impieghi gravosi allegate sono lavorate di precisione per corrispondere alle dimensioni del cerchio dei bulloni, ai diametri dei fori e alle specifiche di spessore ASME/ANSI B16.5 Classe 300, garantendo una perfetta integrazione imbullonata nei sistemi di tubazioni industriali standard ad alta pressione.
