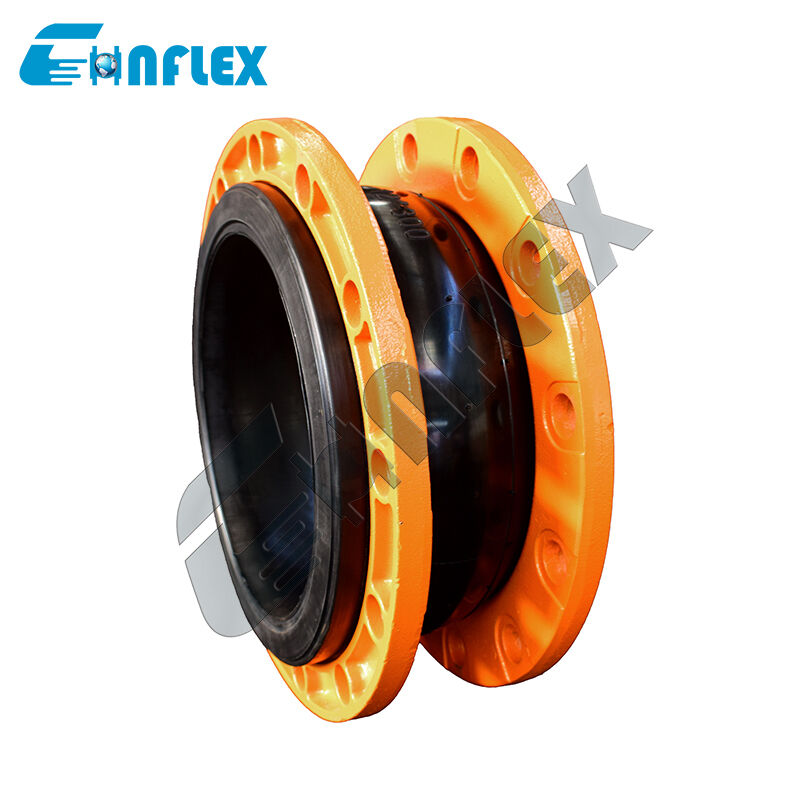

Giunto di dilatazione in gomma legato con aste di controllo: soffietto flessibile flangiato sicuro per impedire l'estrazione del tubo
Descrizione del prodotto
Elimina il rischio di una catastrofica separazione della tubazione con questo giunto di dilatazione in gomma legato, completamente dotato di aste di controllo in acciaio integrate. Le aste limite per carichi pesanti fungono da riserva di sicurezza, impedendo al soffietto flessibile di allungarsi eccessivamente oltre il limite strutturale quando il sistema subisce improvvisi picchi di pressione o colpi d'ariete. Offre la massima tranquillità strutturale per i sistemi di tubazioni non ancorate che richiedono un movimento flessibile controllato.
Caratteristiche prestazionali
1. Flessibilità: si adatta ai movimenti assiali, laterali e angolari.
2. Durata: rinforzato rcompensatore di gommafornisce prestazioni di lunga durata.
3. Resistenza alla corrosione: resiste agli ambienti aggressivi e ai prodotti chimici.
4. Riduzione del rumore e delle vibrazioni: smorza le vibrazioni e le onde d'urto.
5. Facilità di installazione e manutenzione: il design compatto e le connessioni flangiate standard facilitano l'installazione e la manutenzione.
Specifiche del prodotto
| Misurare |
Lunghezza |
Movimenti consentiti durante il funzionamento |
| mm |
pollice |
mm |
Compressione Assiale mm |
Estensione assiale
mm |
Movimento trasversale
mm
|
Deflessione Angolare mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Nota: se il mezzo è olio, sostanze acide o alcaline e ci sono requisiti speciali per la temperatura di lavoro, è possibile personalizzarlo inviando una lettera o un disegno. Si prega di specificarlo al momento dell'ordine
|
Dettagli del prodotto
Flusso di produzione
|
1. Materia prima
CR/EPDM/NBR di massimo livello
materie prime di gomma,
Nessuna gomma riciclata
|
2.Plasticazione e miscelazione
Formulazione speciale per una migliore piegatura con nylon, per una migliore resistenza e sigillatura
|
3. Avvolgimento dei fogli di lavoro
Il rinforzo in filo di acciaio placcato Cooper impedisce il distacco
|
|
4.Vulcanizzazione
La macchina di vulcanizzazione automatica garantisce tempo e pressione di vulcanizzazione
|
5.Ispezione
L'ispezione rigorosa al 100% deve essere responsabile nei confronti dei consumatori
|
6. Imballaggio
Imballaggio protettivo per n
Ruggine e rottura
|
Applicazione
Le flange di giunzione flessibili sono ampiamente utilizzate in vari campi, tra cui l'edilizia, l'industria chimica, la costruzione navale, l'acqua del rubinetto, il gas, le condotte chimiche, le condutture petrolifere, le condotte alimentari, le condotte dell'aria condizionata e il trattamento delle acque reflue.
I nostri servizi
1,24 ore online
2. Campioni gratuiti forniti
3.Supporta la personalizzazione
4.Fornire disegni
5.Stili di pagamento multipli tra cui scegliere
6. Ispezione di fabbrica (materiale, specifiche, quantità, pressione, imballaggio)
periodo di garanzia 7.Long
8. Imballaggio adatto per il trasporto
Il nostro cliente
Certificato
Domande frequenti
Q:Qual è lo scopo delle aste laterali in metallo su questo giunto?
UN:Sono aste di comando che limitano la massima estensione della gomma, evitando che il giunto si sfaldi sotto la spinta della pressione.
Q:Posso regolare personalmente i limiti di movimento?
UN:Sì, i dadi di bloccaggio sulle aste di controllo possono essere calibrati per adattarsi all'esatto margine di movimento richiesto dal calcolo della tubazione.
