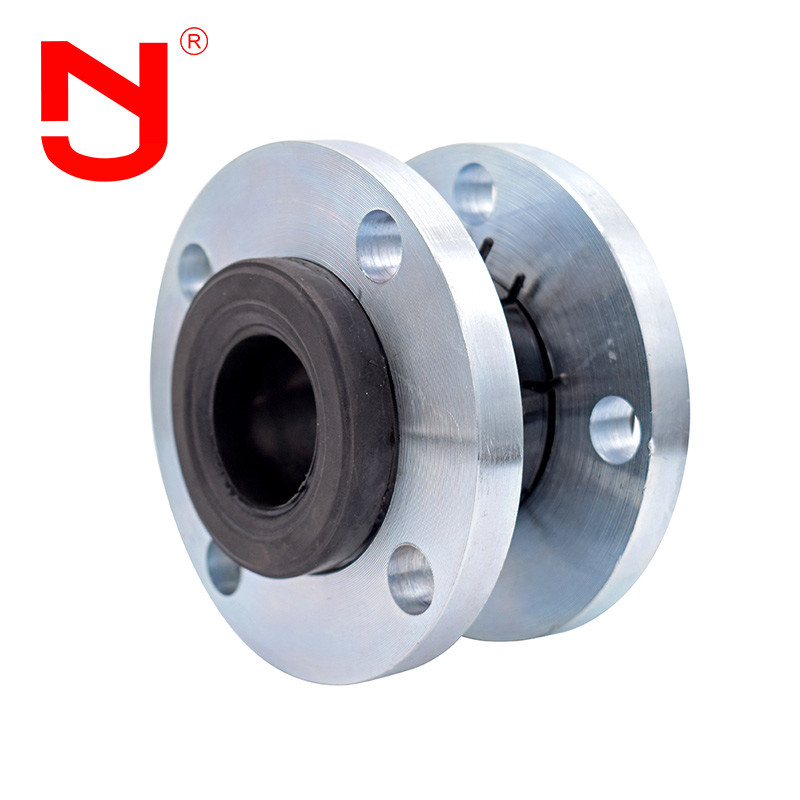

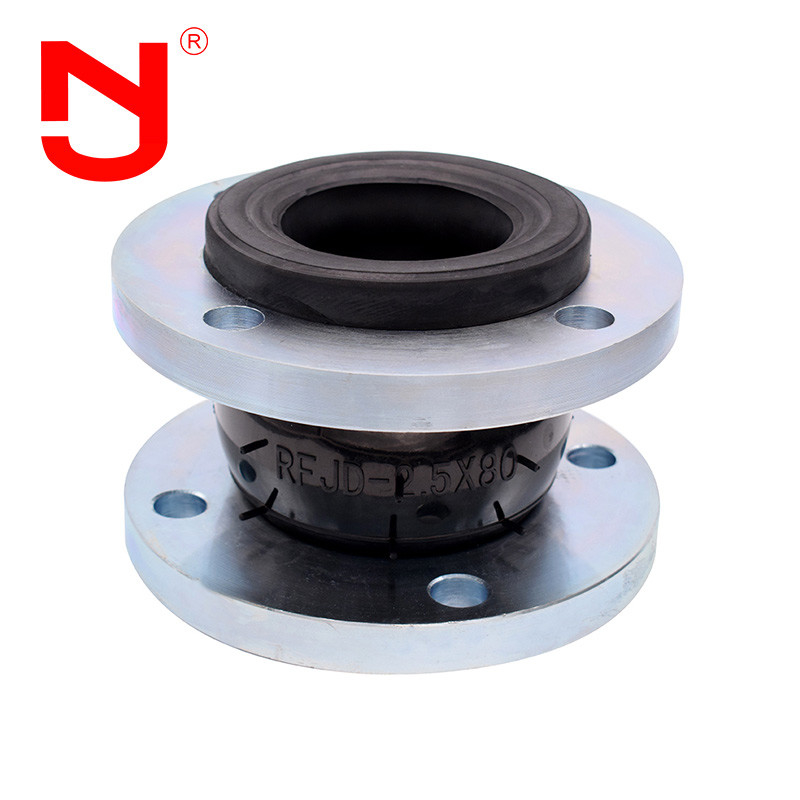

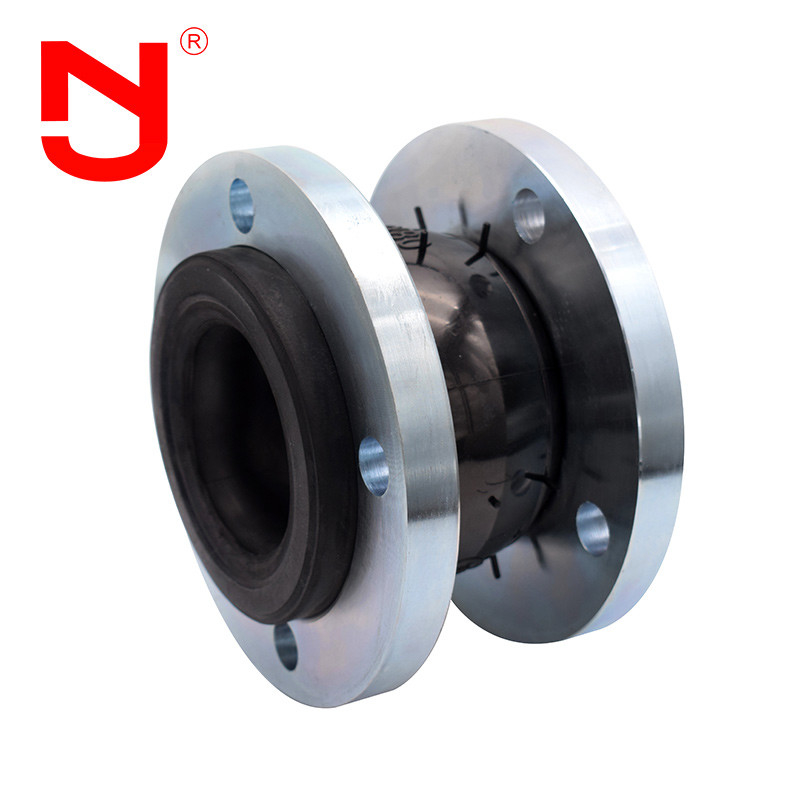

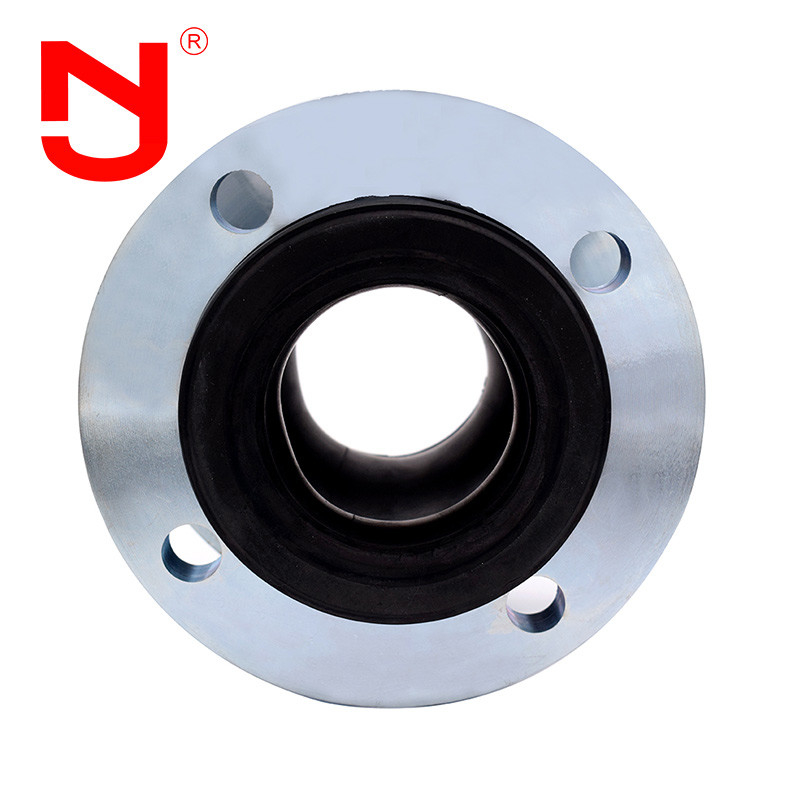

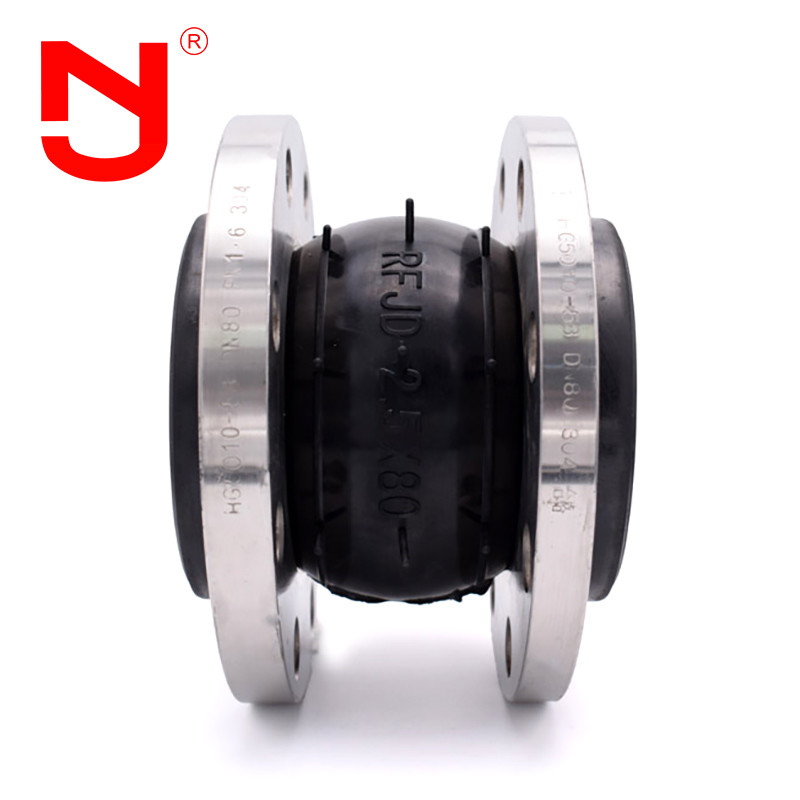

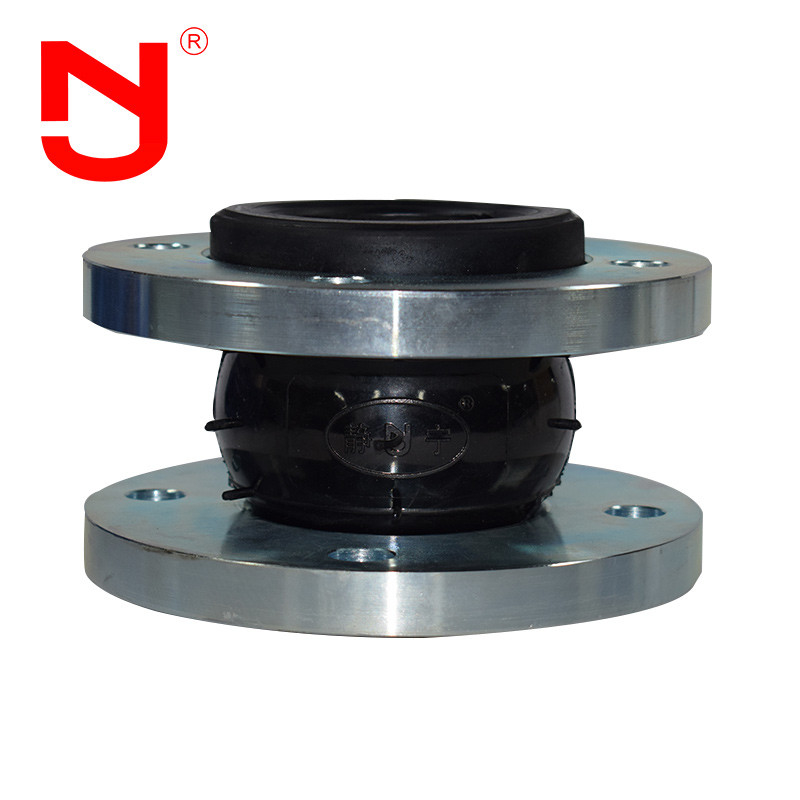

DN65 Flanged Single Sphere Rubber Expansion Joint PN16 Single Sphere Expansion Joint
La giunzione flessibile in gomma a sfera singola è costituita da un solo soffio di gomma sferica rivestito di gomma EPDM e interconnesso con flange in acciaio inossidabile SS304.I fuochi sono realizzati in gomma EPDM di alta qualità, noto per la sua eccellente resistenza all'ozono, alle intemperie e a una vasta gamma di sostanze chimiche, tra cui acidi, basi e alcoli.Le flange SS304 forniscono un supporto strutturale e assicurano un collegamento sicuro e resistente alla corrosione al sistema di tubazioni.
Caratteristiche di prestazione delArticolo di espansione a sfera singola
Single s- Non lo so.espansione jpomataoffrire prestazioni, affidabilità e longevità estremamente elevate, migliorando così la sicurezza degli impianti e l'integrità meccanica delle apparecchiature.A causa dell'inserimento di prodotti appositamente progettati nei sistemi di tubazioni rigide,Single s- Non lo so.espansione jpomatasono in grado di:
1. Ridurre lo spostamento
2. Migliorare la stabilità termica
3- Deformazioni del sistema di rilascio causate da variazioni termiche, tensioni di carico, fluttuazioni della pressione della pompa e usura dei sedimenti
Dati tecniciArticolo di espansione a sfera singola
|
Dati principaliArticolo di espansione a sfera singola
|
| Diametro nominale ((DN) |
Distanze |
Lo spostamento assiale ((mm) |
Spostamento orizzontale |
Angolo di flessione |
| mm |
centimetro |
mm |
Estensione |
Compressione |
mm |
(a1+a2)° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 e 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 e mezzo |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Nota: 1. I requisiti speciali del giunto di espansione a flangia possono essere personalizzati in base al disegno dell'utente.BSEN, NF, en, JIS, ISO, ecc.) possono essere selezionati per la produzione.giunto di espansione a fiancopuò essere utilizzato come gomma naturale, EPDM, gomma di cloroprene, gomma di butile, gomma di butadiene, gomma fluoroscienti, ecc., quando ilgiunto di espansione a fianco sopra DN200 è utilizzato per l'alimentazione dell'acqua in sospensione, la condotta deve avere supporto fisso o supporto fisso, altrimenti ilgiunto di espansione a fiancodevono essere muniti di un dispositivo antincaduta.
Articolo di espansione a sfera singolaI dettagli mostrano
Articolo di espansione a sfera singolaFlusso di produzione
Sai come si fa aArticolo di espansione a sfera singolaVediamo con Jingning.
È molto importante selezionare i singoli- Non lo so.espansione jPer comprendere la compatibilità tra il mezzo e il materiale selezionato per la preparazione del medicinale.ingle s- Non lo so.espansione jIn base a queste informazioni, si può calcolare la temperatura totale, la pressione totale e il vuoto totale, la quantità di movimento necessaria e la dimensione tra le flange del tubo.Gli ingegneri applicativi di JINGNING possono aiutare a determinare ilingle s- Non lo so.espansione jper qualsiasi applicazione.
Articolo di espansione a sfera singolaApplicazione
Single s- Non lo so.espansione jLe pomate sono ampiamente utilizzate in vari sistemi di condotte, come per il collegamento di singole- Non lo so.espansione j- pompe e valvole, attrezzature antincendio e condotte con forti vibrazioni;- Non lo so.espansione jL'olio è utilizzato principalmente per il trasporto e il sollevamento di acque e fognature a distanza, per l'approvvigionamento idrico e il raffreddamento di acqua circolante di centrali termiche, per il trasporto di tubi dell'industria metallurgica,acqua condensata, industria chimica, raffreddamento e diluizione dell'industria petrolchimica e connessione flessibile tra oleodotti a lunga e corta distanza in altre industrie.- Non lo so.espansione jL' unguento ha un' elevata resistenza all' usura,- Non lo so.espansione jL'olio è adatto anche a tutte le industrie di granulazione e polvere e a gas a bassa temperatura.
Domande frequenti
Q1: Qual è il materiale di gomma disingle s- Non lo so.espansione jUn unguento?
A1: EPDM, CR, NBR, ecc. Dipende dall'ambiente di lavoro e dal supporto.
Q2: Qual è la pressione di lavoro disingle s- Non lo so.espansione jUn unguento?
A2: La pressione di lavoro può essere di 1,0 MPa, 1,6 Mpa, 2,5 Mpa.
D3: Posso avere un campione?
R3: Di buon motivo.
Q4: Qual è la temperatura di funzionamento delsingle s- Non lo so.espansione jUn unguento?
A4: La temperatura di lavoro è di -20°C-120°C.
