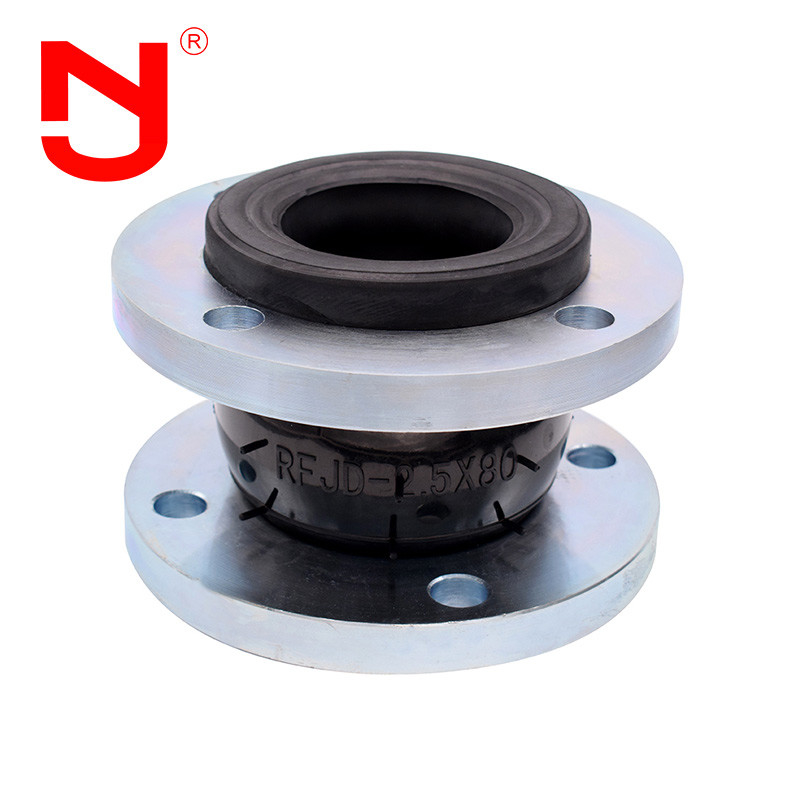

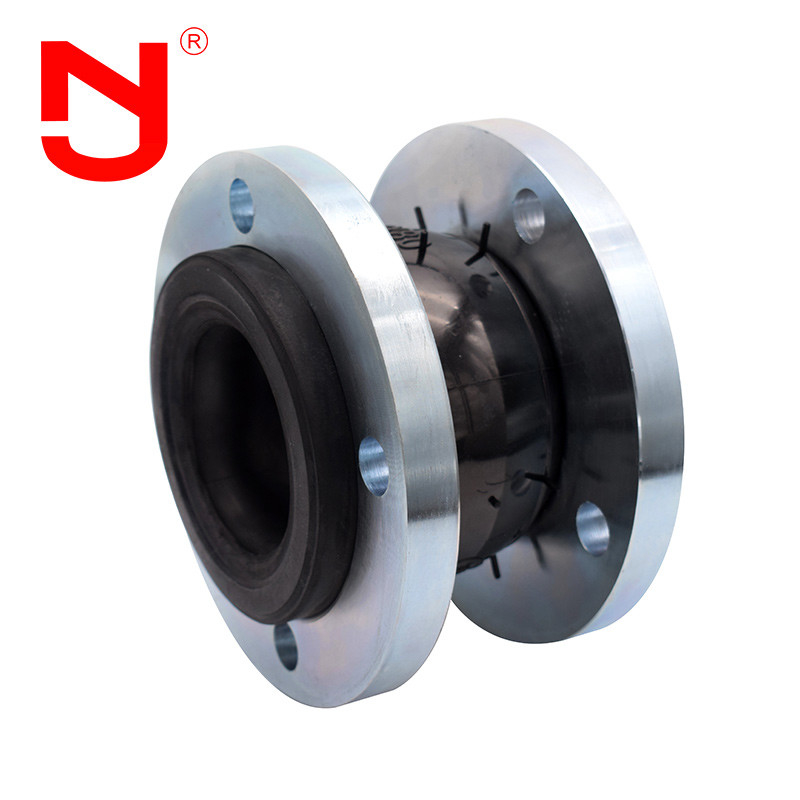

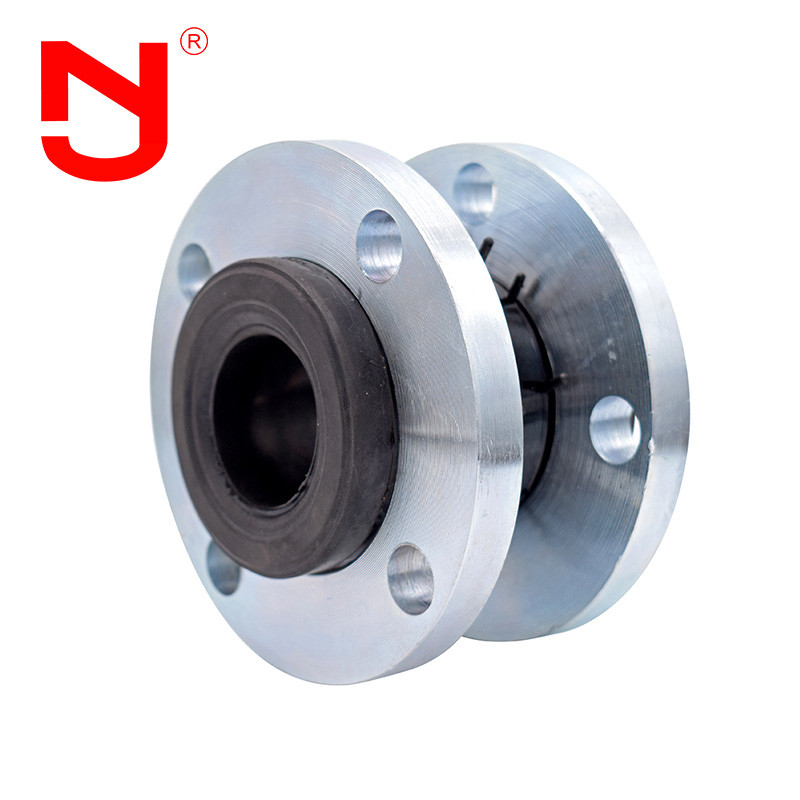

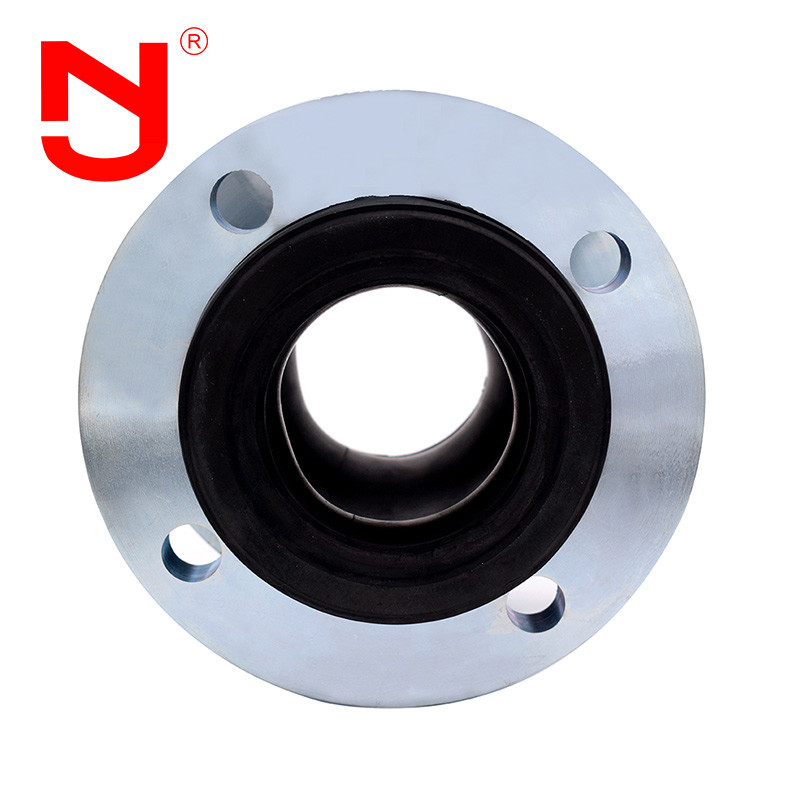

DN50 EPDM Single Sphere Rubber Expansion Joint SS304 Flanged Metal Expand Joint
Articolo di espansione a fiancopuò anche essere chiamato: giunto di espansione, giunto flessibile, giunto di espansione del tubo, connettori flessibili. è un connettore del tubo con elevata elasticità, alta tenuta all'aria,resistenza media e resistenza alle intemperie.Articolo di espansione a fiancoè un tipo di tubo di gomma composita composto da uno strato interno di gomma, uno strato di rinforzo in tessuto (lo strato di rinforzo è costituito da un cavo di nylon raschiato a più strati), uno strato medio di gomma,strato esterno di gomma, anello di metallo o anello d'acciaio rinforzato, e combinazione libera con flange metallica o giunto parallelo dopo vulcanizzazione ad alta temperatura e ad alta pressione.Flanco di espandimentoutilizza i vantaggi della gomma, quali elevata elasticità, elevata resistenza ai gas, resistenza media, resistenza alle intemperie e alla radiazione.Articolo di espansione a fiancopuò ridurre le vibrazioni e il rumore della condotta e compensare l'espansione termica e la contrazione del freddo causate dai cambiamenti di temperatura.
Caratteristiche di prestazione dell'articolazione a flange
Flanged ampliare offerta comune prestazioni ultra elevate, affidabilità e longevità, migliorando così la sicurezza dell'impianto e l'integrità meccanica delle attrezzature.A causa dell'inserimento di prodotti appositamente progettati nei sistemi di tubazioni rigide,Articolo di espansione a fiancosono in grado di:
1. Ridurre lo spostamento
2. Migliorare la stabilità termica
3- Deformazioni del sistema di rilascio causate da variazioni termiche, tensioni di carico, fluttuazioni della pressione della pompa e usura dei sedimenti
Dati tecniciFlanco di espandimento
|
Dati principali di giunzione di espansione a flange
|
| Diametro nominale ((DN) |
Distanze |
Lo spostamento assiale ((mm) |
Spostamento orizzontale |
Angolo di flessione |
| mm |
centimetro |
mm |
Estensione |
Compressione |
mm |
(a1+a2)° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 e 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 e mezzo |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Nota: 1. I requisiti speciali del giunto di espansione a flangia possono essere personalizzati in base al disegno dell'utente.BSEN, NF, en, JIS, ISO, ecc.) possono essere selezionati per la produzione.giunto di espansione a fiancopuò essere utilizzato come gomma naturale, EPDM, gomma di cloroprene, gomma di butile, gomma di butadiene, gomma fluoroscienti, ecc., quando ilgiunto di espansione a fianco sopra DN200 è utilizzato per l'alimentazione dell'acqua in sospensione, la condotta deve avere supporto fisso o supporto fisso, altrimenti ilgiunto di espansione a fiancodevono essere muniti di un dispositivo antincaduta.
Articolo di espansione a fianco I dettagli mostrano
Articolo di espansione a fiancoFlusso di produzione
Sai come si fa una giunzione a flange?
È molto importante selezionare ilFlanco di espandimento, per comprendere la compatibilità del mezzo e del materiale selezionato della giunzione di espansione a flange, l'intervallo di temperatura, pressione e vuoto, la quantità di movimento richiesta,e le dimensioni tra le flange dei tubiCon queste informazioni, gli ingegneri applicativi di JINGNING possono aiutare a determinare il giunto di espansione a flange ideale per qualsiasi applicazione.
Articolo di espansione a fianco Applicazione
Le giunzioni di espansione a fianco sono ampiamente utilizzate in vari sistemi di tubazioni, come il collegamento diFlanco di espandimento- con pompe e valvole, apparecchiature antincendio e condotte con grandi vibrazioni; - con frequenti cambi di calore e freddo; - con giunzione di espansione a flangia;è utilizzato principalmente per il trasporto e il sollevamento di acque e acque reflue a distanza, per l'approvvigionamento idrico e il raffreddamento delle acque circolatrici delle centrali termiche, per il trasporto in tubazioni dell'industria metallurgica,acqua condensata, industria chimica, raffreddamento e diluizione dell'industria petrolchimica e connessione flessibile tra condotti a lunga e corta distanza in altre industrie.Perché la giuntura espandere flanged ha alta resistenza all'usura, il giunto di espansione a flange è adatto anche a tutte le industrie di granulato e polvere e gas a bassa temperatura.
Domande frequenti
Q1: Qual è il materiale di gomma diFlanciato espandere la giuntura?
A1: EPDM, CR, NBR, ecc. Dipende dall'ambiente di lavoro e dal supporto.
Q2: Qual è la pressione di lavoro diFlanciato espandere la giuntura?
A2:La pressione di lavoro può essere di 1,0 MPa, 1,6 MPa, 2,5 Mpa.
D3: Posso avere un campione?
A3: Per motivi di ordine. Potremmo consegnare via espresso, via aerea o via mare.
Q4: Qual è la temperatura di funzionamento di fLanged espandere il giunto?
A4:La temperatura di lavoro è di -20°C-100°C.
