NBR Compensatore di gomma a doppia sfera Ansi Flanged Gumma Expansion Joint
Compensazione in gomma a doppia sfera NBRcostituiti da sfere e flange di gomma a doppia sfera. La parte della sfera di gomma può essere realizzata in materiali diversi, come gomma naturale, EPDM e NBR,per adattarsi a diversi ambienti e condizioni ambientaliLa parte della flangia è di solito realizzata in acciaio al carbonio Q235 o acciaio inossidabile 304 per garantire una buona resistenza alla corrosione e proprietà meccaniche.NBR dscordatiFere ruber compensatoresono ampiamente utilizzati in una varietà di sistemi di tubazioni industriali, in particolare nella necessità di riduzione delle vibrazioni e del rumore, occasioni di spostamento di compensazione.
Caratteristiche di prestazione delCompensatore di gomma a doppia sfera
NBR dscordatiFere ruber compensatoreoffrire prestazioni, affidabilità e longevità estremamente elevate, migliorando così la sicurezza degli impianti e l'integrità meccanica delle apparecchiature.A causa dell'inserimento di prodotti appositamente progettati nei sistemi di tubazioni rigide,Articolo eespansionesono in grado di:
1. Ridurre il rumore meccanico
2- Compensa l' eccentricità.
3. Eliminare l' elettrolisi tra metalli diversi
Dati tecniciCompensatore di gomma a doppia sfera
|
Dati principaliArticolo di espansione in gomma a doppia sfera
|
| Diametro nominale ((DN) |
Distanze |
Lo spostamento assiale ((mm) |
Spostamento orizzontale |
Angolo di flessione |
| mm |
centimetro |
mm |
Estensione |
Compressione |
mm |
(a1+a2)° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 e 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 e mezzo |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Nota: 1. I requisiti speciali del giunto di espansione a flangia possono essere personalizzati in base al disegno dell'utente.BSEN, NF, en, JIS, ISO, ecc.) possono essere selezionati per la produzione.giunto di espansione a fiancopuò essere utilizzato come gomma naturale, EPDM, gomma di cloroprene, gomma di butile, gomma di butadiene, gomma fluoroscienti, ecc., quando ilgiunto di espansione a fianco sopra DN200 è utilizzato per l'alimentazione dell'acqua in sospensione, la condotta deve avere supporto fisso o supporto fisso, altrimenti ilgiunto di espansione a fiancodevono essere muniti di un dispositivo antincaduta.

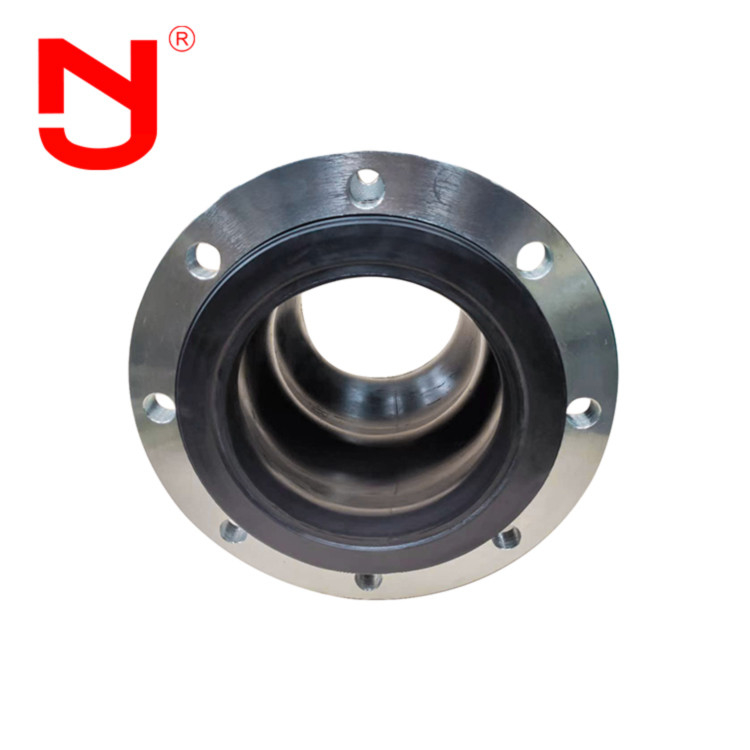

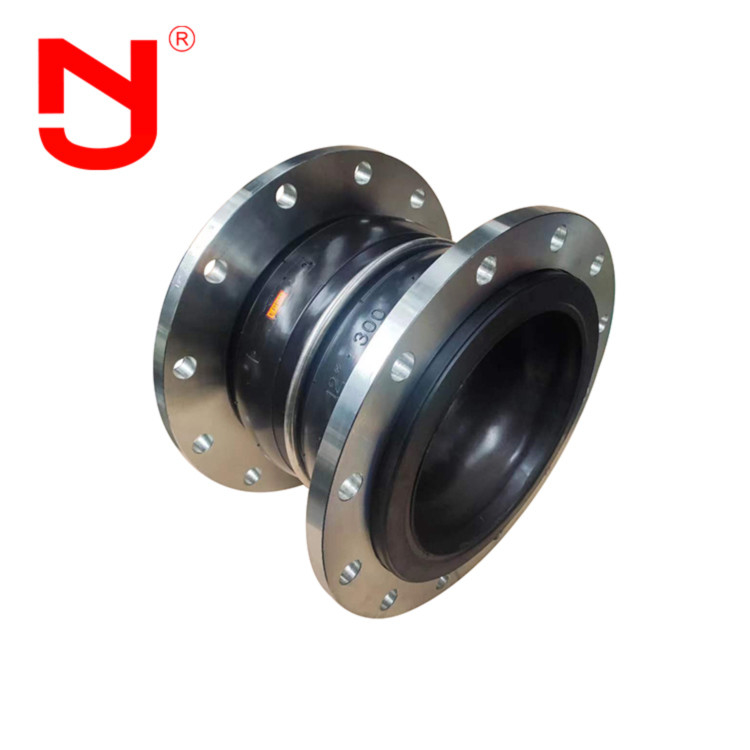

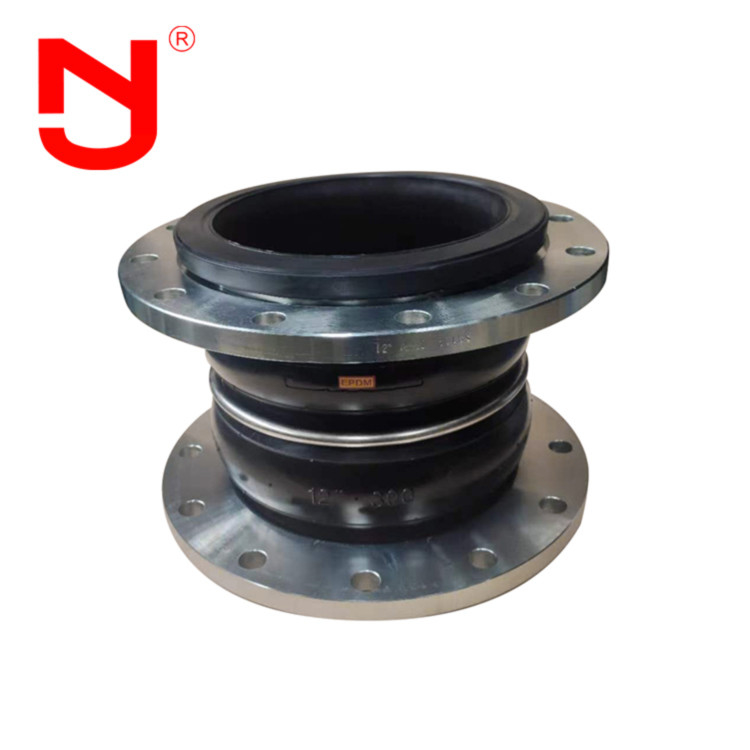

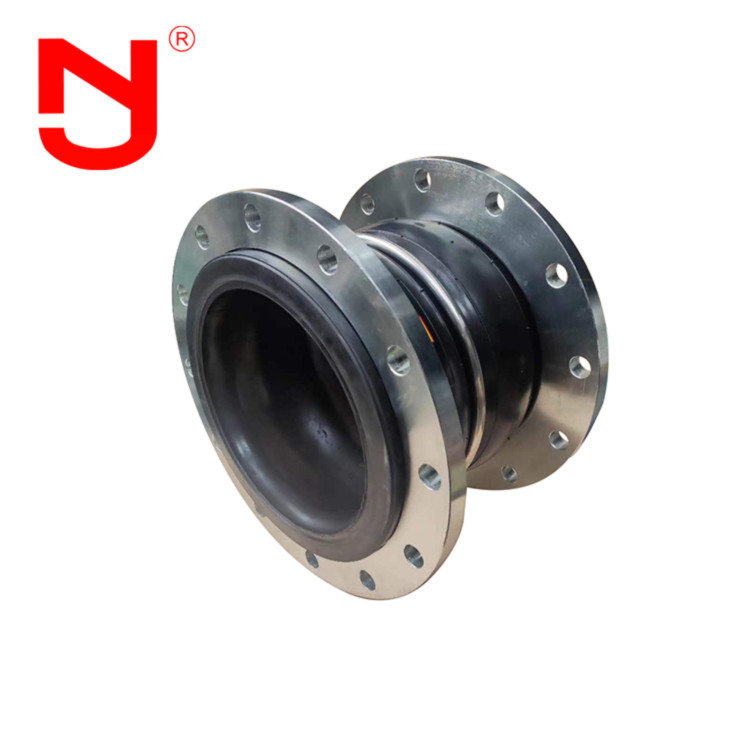

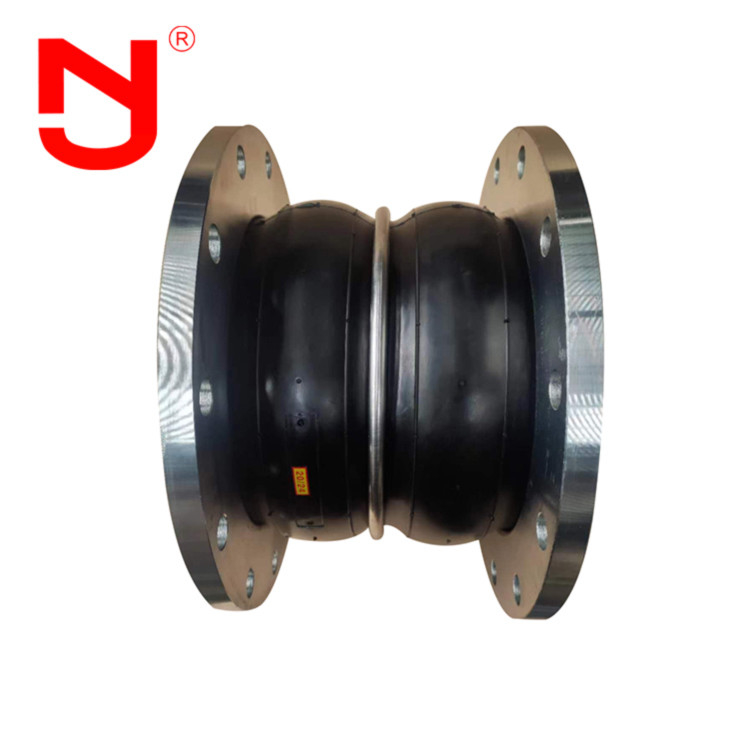

Compensatore di gomma a doppia sfera I dettagli mostrano
Compensatore di gomma a doppia sferaFlusso di produzione
Sai come si fa aCompensatore di gomma a doppia sferaVediamo con Jingning.
È molto importante selezionare il medicinale appropriatoOlio eespansione, per comprendere la compatibilità del supporto e del materiale selezionatoOlio eespansione, l'intervallo di temperatura, pressione e vuoto totali, la quantità di movimento richiesta e la dimensione tra le flange del tubo.Gli ingegneri applicativi di JINGNING possono aiutarci a determinare l'idealeOlio eespansioneper qualsiasi applicazione.
Compensatore di gomma a doppia sfera Applicazione
NBR dscordatiFere ruber compensatoresono ampiamente utilizzati in vari sistemi di tubazioni, come il collegamento diOlio eespansione- con pompe e valvole, attrezzature antincendio e condotte con forti vibrazioni;Doppia sFere rabber ex espansione jpomataè utilizzato principalmente per il trasporto e il sollevamento di acque e acque reflue a distanza, per l'approvvigionamento idrico e il raffreddamento di acqua circolante di centrali termiche, per il trasporto in tubazioni dell'industria metallurgica,acqua condensataIn questo contesto, la Commissione ha proposto una serie di misure per migliorare l'efficienza delle infrastrutture di trasporto e di distribuzione, in particolare per quanto riguarda l'industria chimica, il raffreddamento e la diluizione dell'industria petrolchimica e la connessione flessibile tra oleodotti a lunga e corta distanza in altre industrie.NBR dscordatiFere ruber compensatoreha un'elevata resistenza all'usura, jOlio eespansioneè inoltre adatto a tutte le industrie di granulazione e polverificazione e a gas a bassa temperatura.
Domande frequenti
Q1: Qual è il pacchetto diNBR dscordatiFere ruber c- Compensatore?
R1: Il pacchetto è costituito da una scatola di cartone e da una custodia di legno pliato resistente.
Q2: Qual è il MOQ diNBR dscordatiFere ruber compensatore?
A2: 1 pc. Potremmo consegnare qualsiasi quantità secondo le vostre esigenze.
Q3: Qual è la lunghezza del fronteNBR dscordatiFere ruber compensatore?
A3: La lunghezza faccia a faccia può essere L130, L152, L203... Potremmo anche accettare lunghezza personalizzata secondo le vostre esigenze.
Q4: Qual è il materiale della flange (anelli di ritenuta)?
A4: Il materiale della flangia può essere acciaio al carbonio, acciaio inossidabile e ferro duttile.
