Collegamento di gomma ridotto concentrico con connettore flessibile per tubi resistenti alle alte temperature
Collegamento flessibile per tubi è un tipo di giunto in gomma utilizzato per collegare due sezioni di tubi di diametro diverso.ma la linea centrale è sullo stesso asse, cioè progettazione concentrica.Collegamento flessibile per tubiviene utilizzato principalmente per compensare e alleviare lo spostamento, le vibrazioni e le sollecitazioni nel sistema di tubazioni, garantendo al contempo la tenuta del sistema di tubazioni e la continuità della trasmissione del fluido.È ampiamente utilizzato in vari settori industriali, come petrolio, chimica, energia elettrica, metallurgia, ecc., nonché sistemi di approvvigionamento idrico e di drenaggio, riscaldamento, ventilazione e condizionamento dell'aria nell'edilizia e nell'ingegneria municipale.
Caratteristiche del riduttore concentricoCollegamento flessibile per tubi
1Piccole dimensioni, peso leggero, flessibilità, comodità di installazione e manutenzione
2Riduce la trasmissione del rumore strutturale e ha un forte assorbimento degli urti.
3Ha la capacità di spostamento orizzontale, di spostamento assiale e di spostamento angolare, e ha le caratteristiche di ricostruzione di flange e di non parallelismo.
4- prevenire la corrosione della parete interna delle giunzioni concentriche di gomma riducente nelle condotte ad alta temperatura, a base acida e resistenti all'olio e prolungare la loro vita utile.
Specifica del riduttore concentricoCollegamento flessibile per tubi
| Specificità |
DN50~300 |
DN350~600 |
| Pressione di lavoro (MPa) |
0.25 ~ 1.6 |
| Pressione di scoppio (MPa) |
≤ 4.8 |
| Vaso (KPa) |
53.3 ((400) |
44.9 ((350) |
| Temperatura (°C) |
-20~+115 ((per condizioni speciali -30~+250) |
| Medio applicabile |
Aria, aria compressa, acqua, acqua di mare, acqua calda, olio, acido-base, ecc. |
Dati tecnici diReduttore concentricoCollegamento flessibile per tubi
| Dati principali diReduttore concentricoCollegamento flessibile per tubi |
| DN (grande) × DN (piccolo) |
Distanze |
Acciaio
dislocamento
(estensione) |
Acciaio
dislocamento
(compressione) |
Radicale
dislocamento |
Deflezione
angolo |
| (a1+a2)° |
| 50×32 |
180 |
15 |
18 |
45 |
35° |
| 50×40 |
180 |
15 |
18 |
45 |
35° |
| 65×32 |
180 |
15 |
18 |
45 |
35° |
| 65×40 |
180 |
15 |
18 |
45 |
35° |
| 65×50 |
180 |
15 |
18 |
45 |
35° |
| 80×32 |
220 |
15 |
18 |
45 |
35° |
| 80×50 |
180 |
20 |
30 |
45 |
35° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
| 100×40 |
220 |
20 |
30 |
45 |
35° |
| 100×50 |
180 |
20 |
30 |
45 |
35° |
| 100×65 |
180 |
22 |
30 |
45 |
35° |
| 100×80 |
180 |
22 |
30 |
45 |
35° |
| 125×50 |
220 |
22 |
30 |
45 |
35° |
| 125×65 |
180 |
22 |
30 |
45 |
35° |
| 125×80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150×50 |
240 |
22 |
30 |
45 |
35° |
| 150×65 |
200 |
22 |
30 |
45 |
35° |
| 150×80 |
180 |
22 |
30 |
45 |
35° |
| 150×100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200×80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200×150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250×125 |
220 |
25 |
35 |
40 |
30° |
| 250×150 |
220 |
25 |
35 |
40 |
30° |
| 250×200 |
220 |
25 |
35 |
40 |
30° |
| 300×125 |
260 |
25 |
35 |
40 |
30° |
| 300×150 |
220 |
25 |
35 |
40 |
30° |
| 300×200 |
220 |
25 |
35 |
40 |
30° |
| 300×250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350×250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400×200 |
230 |
25 |
38 |
40 |
26° |
| 400×250 |
240 |
28 |
38 |
35 |
26° |
| 400×300 |
240 |
28 |
38 |
35 |
26° |

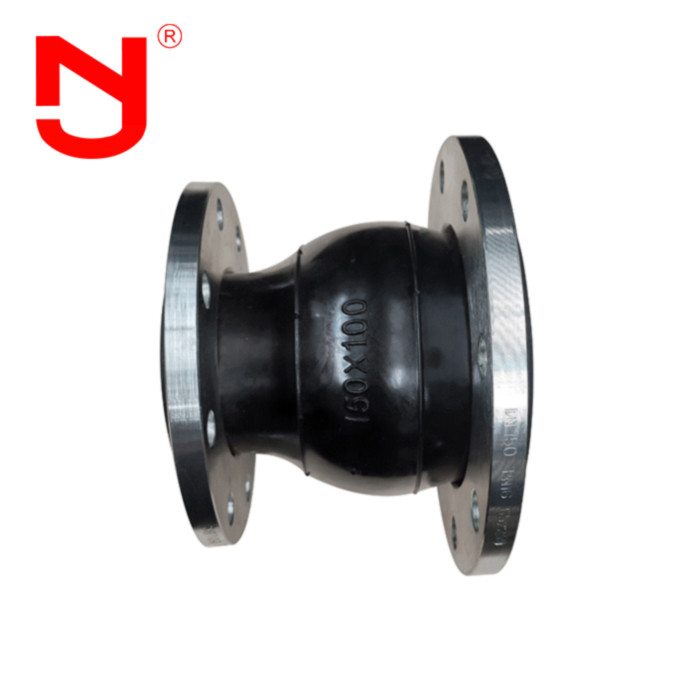

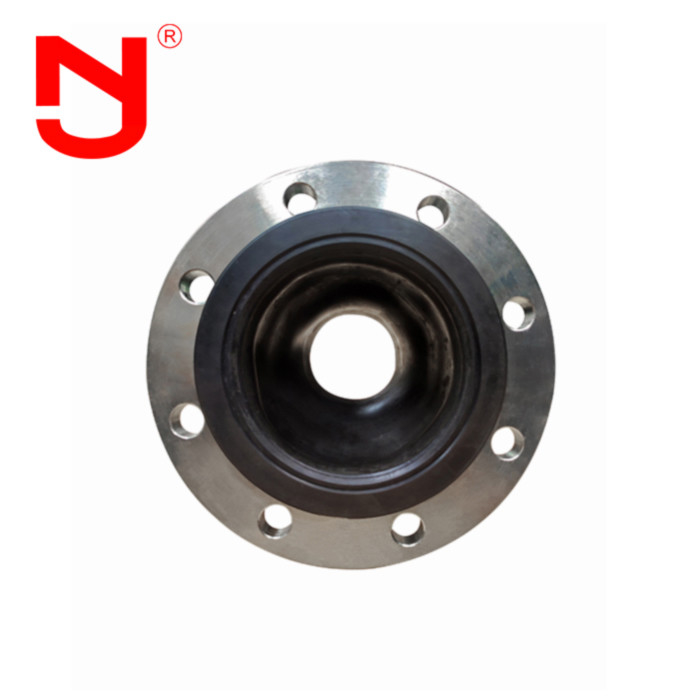

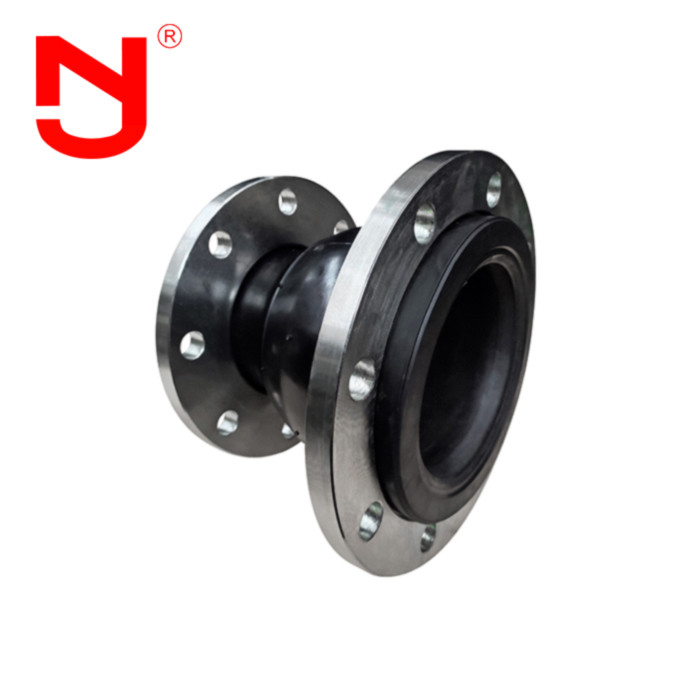

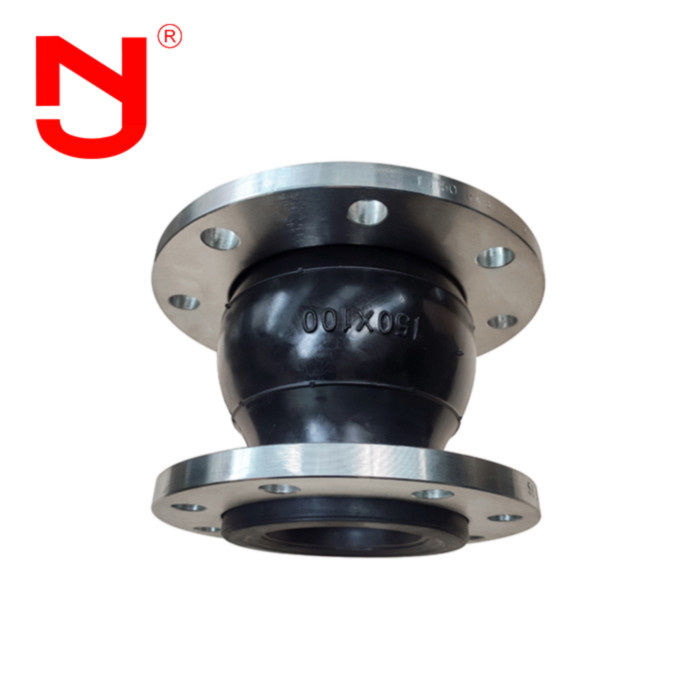

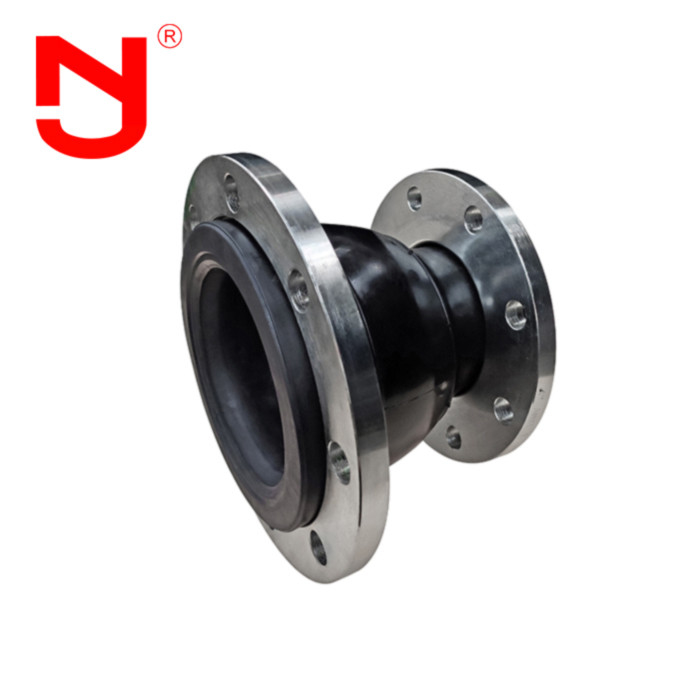

Reduttore concentricoReduttore concentricoCollegamento flessibile per tubiI dettagli mostrano
Sai come si fa ad avere una qualità elevata?Reduttore concentricoCollegamento flessibile per tubi Vediamo con Jingning.
Tutto ilCollegamento flessibile per tubiConfirm con gli standard internazionali, quali GB, ISO, DIN, ANSI, BS, JIS, nonché con le richieste speciali dei clienti.
Reduttore concentricoCollegamento flessibile per tubivantaggi
1Il prezzo del connettore è il prezzo franco fabbrica.
2.17 anni di esperienza di produzione e 5 anni di esperienza di esportazione
3- Controllo di qualità rigoroso, e la qualità supera di gran lunga lo standard del settore
4. personalizzazione base di stampo e OEM di varie specifiche
5. Fornire gratuitamentegiuntura di espansione ubbercampioni
Reduttore concentricoCollegamento flessibile per tubiApplicazione
Reduttore concentrico pconnettore flessibile è ampiamente utilizzato nei tubi di riscaldamento e ventilazione dell'acqua, nell'approvvigionamento e nel drenaggio idrico e nei tubi di circolazione dell'acqua, nei tubi di congelamento, nei tubi anti-corrosione Huagong,tubi antincendio e compressori di varie costruzioniRiduzione concentricargiuntura di espansione ubbersono utilizzati in laboratori, istituti di ricerca, navi, navi e altre strutture per la protezione e il controllo dell'isolamento da vibrazioni,riduzione del rumore e compensazione dello spostamento dell'ingegneria delle condotte.
Domande frequenti
Q1: Può il criduttore oncentrico pconnettore flessibile essere contrassegnati con un logo personalizzato?
R1: Sì, può essere contrassegnato con il tuo logo. Potremmo fornire il servizio OEM&ODM.
Q1: Può fornire disegni diriduttore oncentrico rgiuntura di espansione ubber?
A1: Sì,potremmo fornire disegni per voi.riduttore oncentrico pUn connettore flessibile.
Q1: Quali certificati di criduttore oncentrico pconnettore flessibilePuoi provvedere?
R1: Potremmo fornire certificato CE, ISO.
Q1: Possiamo avere un campione di criduttore oncentrico rgiuntura di espansione ubber?
R1: Sì, possiamo fornirvi dei campioni per testare la qualità dei nostri prodotti.riduttore oncentrico pUn connettore flessibile.
