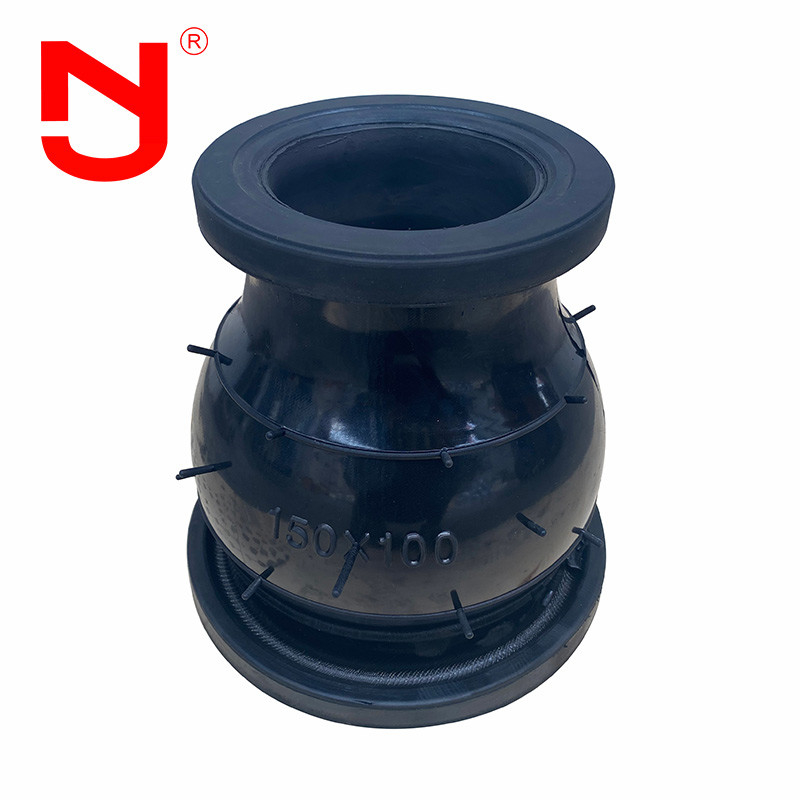

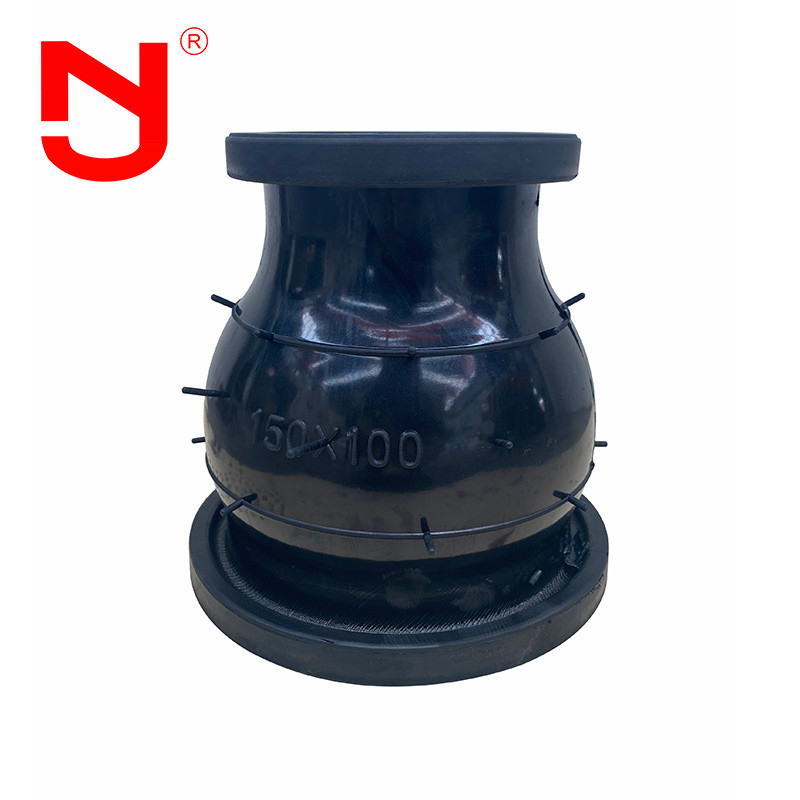

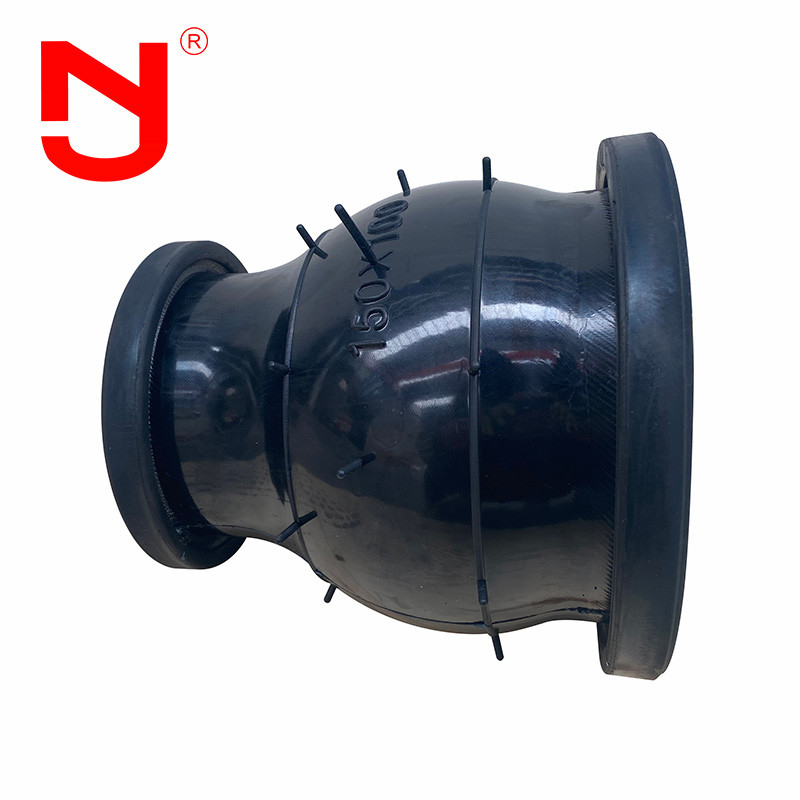

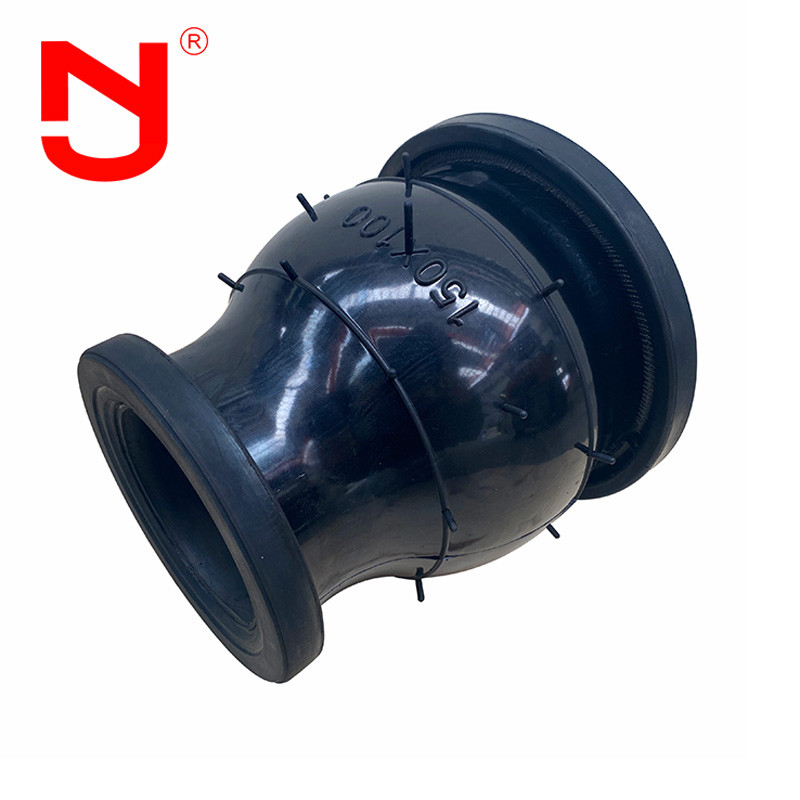

Articolo di gomma ridotto altoResistenza alle temperatureArticolo di gomma a riduttore concentrico
Articolo di gomma a riduttore concentricoè un tipo specializzato di raccordo per tubi progettato per fornire una transizione senza soluzione di continuità tra tubi di diversi diametri mantenendo al contempo resistenza e flessibilità ad alte temperature.Questo dispositivo unico combina la durata di un riduttore concentrico con la flessibilità e la resistenza alle temperature di un giunto di gomma, creando una soluzione versatile e affidabile per una varietà di applicazioni industriali e idrauliche.
Caratteristiche dell'articolazione in gomma del riduttore concentrico
1Piccole dimensioni, peso leggero, flessibilità, comodità di installazione e manutenzione
2Riduce la trasmissione del rumore strutturale e ha un forte assorbimento degli urti.
3Ha la capacità di spostamento orizzontale, di spostamento assiale e di spostamento angolare, e ha le caratteristiche di ricostruzione di flange e di non parallelismo.
4- prevenire la corrosione della parete interna delle giunzioni concentriche di gomma riducente nelle condotte ad alta temperatura, a base acida e resistenti all'olio e prolungare la loro vita utile.
Specifica dell'articolazione in gomma del riduttore concentrico
| Specificità |
DN50~300 |
DN350~600 |
| Pressione di lavoro (MPa) |
0.25 ~ 1.6 |
| Pressione di scoppio (MPa) |
≤ 4.8 |
| Vaso (KPa) |
53.3 ((400) |
44.9 ((350) |
| Temperatura (°C) |
-20~+115 ((per condizioni speciali -30~+250) |
| Medio applicabile |
Aria, aria compressa, acqua, acqua di mare, acqua calda, olio, acido-base, ecc. |
Dati tecnici dell'articolazione in gomma del riduttore concentrico
| Dati principali di giunzione di gomma per riduttore concentrico |
| DN (grande) × DN (piccolo) |
Distanze |
Acciaio
dislocamento
(estensione) |
Acciaio
dislocamento
(compressione) |
Radicale
dislocamento |
Deflezione
angolo |
| (a1+a2)° |
| 50×32 |
180 |
15 |
18 |
45 |
35° |
| 50×40 |
180 |
15 |
18 |
45 |
35° |
| 65×32 |
180 |
15 |
18 |
45 |
35° |
| 65×40 |
180 |
15 |
18 |
45 |
35° |
| 65×50 |
180 |
15 |
18 |
45 |
35° |
| 80×32 |
220 |
15 |
18 |
45 |
35° |
| 80×50 |
180 |
20 |
30 |
45 |
35° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
| 100×40 |
220 |
20 |
30 |
45 |
35° |
| 100×50 |
180 |
20 |
30 |
45 |
35° |
| 100×65 |
180 |
22 |
30 |
45 |
35° |
| 100×80 |
180 |
22 |
30 |
45 |
35° |
| 125×50 |
220 |
22 |
30 |
45 |
35° |
| 125×65 |
180 |
22 |
30 |
45 |
35° |
| 125×80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150×50 |
240 |
22 |
30 |
45 |
35° |
| 150×65 |
200 |
22 |
30 |
45 |
35° |
| 150×80 |
180 |
22 |
30 |
45 |
35° |
| 150×100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200×80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200×150 |
200 |
25 |
35 |
40 |
30° |
| 250 × 100 |
260 |
25 |
35 |
40 |
30° |
| 250×125 |
220 |
25 |
35 |
40 |
30° |
| 250×150 |
220 |
25 |
35 |
40 |
30° |
| 250×200 |
220 |
25 |
35 |
40 |
30° |
| 300×125 |
260 |
25 |
35 |
40 |
30° |
| 300×150 |
220 |
25 |
35 |
40 |
30° |
| 300×200 |
220 |
25 |
35 |
40 |
30° |
| 300×250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350×250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400×200 |
230 |
25 |
38 |
40 |
26° |
| 400×250 |
240 |
28 |
38 |
35 |
26° |
| 400×300 |
240 |
28 |
38 |
35 |
26° |
Indicare i dettagli dell'articolazione in gomma del riduttore concentrico
Sai come si fa ad avere una qualità elevata?giunto di gomma a riduttore concentricoVediamo con Jingning.
Tutte le giunzioni in gomma con riduttore concentrico sono conformi agli standard internazionali, quali GB, ISO, DIN, ANSI, BS, JIS, nonché alle richieste speciali dei clienti.
Articolo di gomma a riduttore concentrico vantaggi
1Il prezzo del connettore è il prezzo franco fabbrica.
2.17 anni di esperienza di produzione e 5 anni di esperienza di esportazione
3- Controllo di qualità rigoroso, e la qualità supera di gran lunga lo standard del settore
4. personalizzazione base di stampo e OEM di varie specifiche
5. Fornire campioni gratuiti di giunzioni di gomma
Articulazioni di gomma a riduttore concentricoPubblicazione
La giunzione di gomma a riduttore concentrico è ampiamente utilizzata nei tubi di riscaldamento e ventilazione dell'acqua, nell'approvvigionamento idrico e nel drenaggio e nei tubi di circolazione dell'acqua, nei tubi di congelamento, nei tubi anti-corrosione Huagong,tubi antincendio e compressori di varie costruzioni, mineraria, chimica, petrolifera e altre industrie.Fusioni di gomma a riduttore concentricosono utilizzati in laboratori, istituti di ricerca, navi, navi e altre strutture per la protezione e il controllo dell'isolamento da vibrazioni,riduzione del rumore e compensazione dello spostamento dell'ingegneria delle condotte.
Domande frequenti
Q1: Può il cgiunto di gomma a riduttore centricoessere contrassegnati con un logo personalizzato?
R1: Sì, può essere contrassegnato con il tuo logo. Potremmo fornire il servizio OEM&ODM.
Q1: Può fornire disegni digiunto di gomma a riduttore centrico?
A1: Sì,potremmo fornire disegni per voi.giunto di gomma a riduttore centrico.
Q1: Quali certificati di cgiunto di gomma a riduttore centricoPuoi provvedere?
R1: Potremmo fornire certificato CE, ISO.
Q1: Possiamo avere un campione di cgiunto di gomma a riduttore centrico?
R1: Sì, possiamo fornirvi dei campioni per testare la qualità dei nostri prodotti.un giunto di gomma a riduttore centrico.
