Luogo di origine:
La Cina
Marca:
JINGNING
Certificazione:
CE
Numero di modello:
RFJY
Contattaci

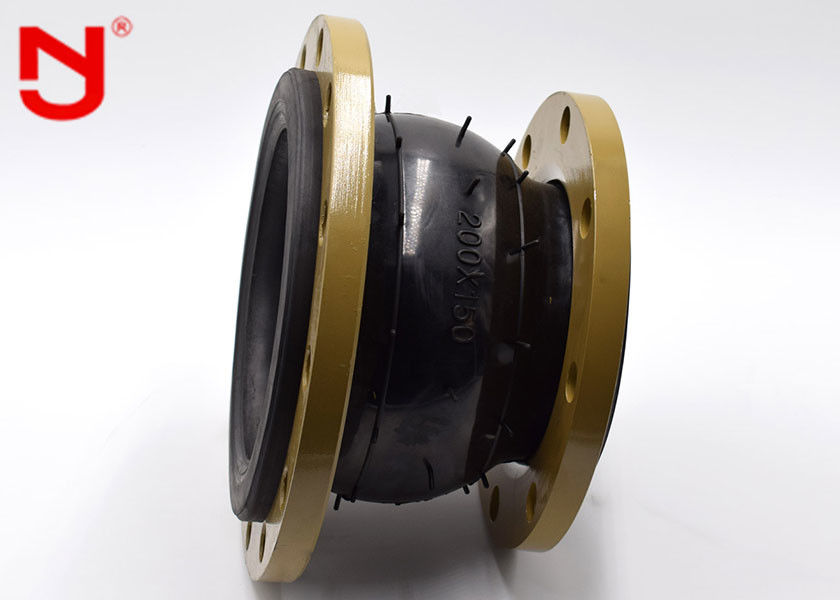

EPDM NBR ha ridotto l'assorbimento di scossa di gomma del giunto di dilatazione
Il giunto di dilatazione di gomma s inoltre è chiamato giunti di gomma, giunti flessibili di gomma, giunti molli, ammortizzatori, ammortizzatori della conduttura, gole ammortizzarici, ecc. Sono un genere di alta elasticità, alta tenuta dell'aria, la resistenza media e resistenza agli'agenti atmosferici. Giunti di tubo. Questo prodotto approfitta dell'elasticità della gomma, l'alta tenuta dell'aria, la resistenza media
Caratteristiche
volume 1.Small, flessibile leggero, facile installare e mantenere
2.It riduce la trasmissione strutturale di rumore con forte assorbimento di scossa in servive.
3.It è capace di spostamento orizzontale, assiale ed angolare con il non parallelismo della flangia e di restruction.
il giunto di gomma ad alta pressione senza cuciture interno 4.The sviluppato indipendente da noi impedisce il medium corrosivo incidere della parete interna del giunto di gomma nella temperatura elevata, acido ed alcali e conduttura resistente dell'olio, quindi prolunganti il suo tempo di impiego.
Specifiche del giunto di dilatazione di gomma riducentesi concentrico flangiato di acciaio inossidabile
Lista materiale | ||
No. | Nome | Materiale |
1 | Strato di gomma esterno | IIR, CR, EPDM, NR, NBR |
2 | Strato di gomma interno | IIR, CR, EPDM, NR, NBR |
3 | Strato della pagina | Tessuto del cavo del poliestere |
4 | Flangia | Q235 304 316L |
5 | Anello di rinforzo | Anello della perla |
specificazione | DN50~300 | DN350~600 |
Pressione di esercizio (MPa) | 0.25~1.6 | |
Pressione di scoppio (MPa) | ≤4.8 | |
Vuoto (KPa) | 53.3(400) | 44.9(350) |
Temperatura (℃) | -20~+115 (per lo stato speciale -30~+250) | |
Medium applicabile | Aria, aria compressa, acqua, acqua di mare, acqua calda, olio, acido-base, ecc… |
DN (grandi) ×DN (piccolo) | Lunghezza | Assiale spostamento (estensione) |
Assiale spostamento (compressione) |
Parte radiale spostamento |
Deviazione angolo |
° (a1+a2) | |||||
50×32 | 180 | 15 | 18 | 45 | 35° |
50×40 | 180 | 15 | 18 | 45 | 35° |
65×32 | 180 | 15 | 18 | 45 | 35° |
65×40 | 180 | 15 | 18 | 45 | 35° |
65×50 | 180 | 15 | 18 | 45 | 35° |
80×32 | 220 | 15 | 18 | 45 | 35° |
80×50 | 180 | 20 | 30 | 45 | 35° |
80×65 | 180 | 20 | 30 | 45 | 35° |
100×40 | 220 | 20 | 30 | 45 | 35° |
100×50 | 180 | 20 | 30 | 45 | 35° |
100×65 | 180 | 22 | 30 | 45 | 35° |
100×80 | 180 | 22 | 30 | 45 | 35° |
125×50 | 220 | 22 | 30 | 45 | 35° |
125×65 | 180 | 22 | 30 | 45 | 35° |
125×80 | 180 | 22 | 30 | 45 | 35° |
125×100 | 200 | 22 | 30 | 45 | 35° |
150×50 | 240 | 22 | 30 | 45 | 35° |
150×65 | 200 | 22 | 30 | 45 | 35° |
150×80 | 180 | 22 | 30 | 45 | 35° |
150×100 | 200 | 22 | 30 | 45 | 35° |
150×125 | 200 | 22 | 30 | 45 | 35° |
200×80 | 260 | 22 | 30 | 45 | 35° |
200×100 | 200 | 25 | 35 | 40 | 30° |
200×125 | 220 | 25 | 35 | 40 | 30° |
200×150 | 200 | 25 | 35 | 40 | 30° |
250×100 | 260 | 25 | 35 | 40 | 30° |
250×125 | 220 | 25 | 35 | 40 | 30° |
250×150 | 220 | 25 | 35 | 40 | 30° |
250×200 | 220 | 25 | 35 | 40 | 30° |
300×125 | 260 | 25 | 35 | 40 | 30° |
300×150 | 220 | 25 | 35 | 40 | 30° |
300×200 | 220 | 25 | 35 | 40 | 30° |
300×250 | 220 | 25 | 35 | 40 | 30° |
350×200 | 230 | 28 | 38 | 35 | 26° |
350×250 | 230 | 28 | 38 | 35 | 26° |
350×300 | 230 | 25 | 38 | 40 | 26° |
400×200 | 230 | 25 | 38 | 40 | 26° |
400×250 | 240 | 28 | 38 | 35 | 26° |
400×300 | 240 | 28 | 38 | 35 | 26° |
400×350 | 260 o | 28 | 38 | 35 | 26° |
285 | |||||
450×250 | 280 | 28 | 38 | 35 | 26° |
450×300 | 240 | 28 | 38 | 35 | 26° |
450×350 | 240 | 28 | 38 | 35 | 26° |
450×400 | 240 | 28 | 38 | 35 | 26° |
500×250 | 280 | 28 | 38 | 35 | 26° |
500×300 | 280 | 28 | 38 | 35 | 26° |
500×350 | 240 | 28 | 38 | 35 | 26° |
500×400 | 230 | 28 | 38 | 35 | 26° |
500×450 | 240 | 28 | 38 | 35 | 26° |
600×400 | 240 | 28 | 38 | 35 | 26° |
600×450 | 240 | 28 | 38 | 35 | 26° |
600×500 | 240 | 28 | 38 | 35 | 26° |
