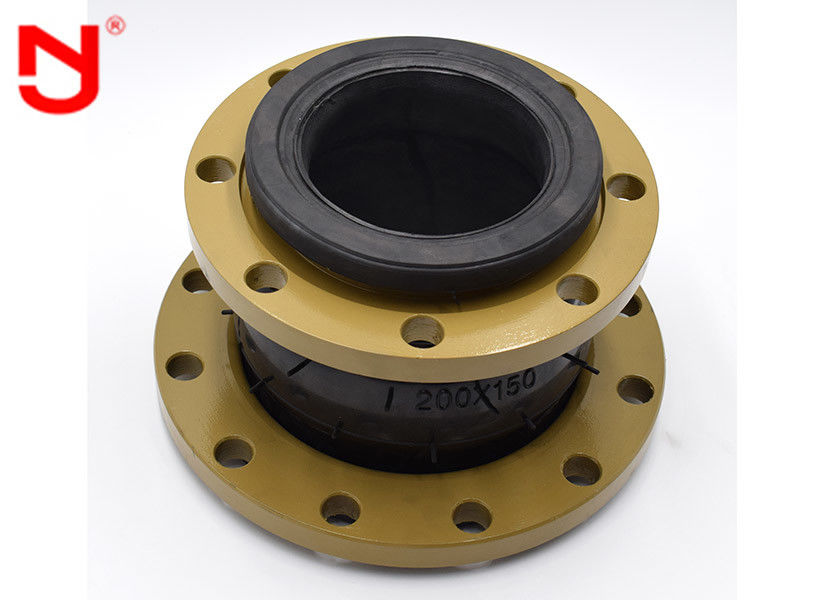

Il BACCANO ha flangiato giunto di dilatazione di gomma flessibile DN50 - DN1200
Il giunto di dilatazione di gomma flessibile flangiato con l'interno e la resistenza senza cuciture a temperatura elevata che è sviluppata dalla nostra società può impedire il medium corrosivo la corrosione della parete interna più efficientemente nella conduttura della resistenza ad alta temperatura, della resistenza dell'alcali e dell'acido e della resistenza di olio.
Introduzione del giunto di dilatazione di gomma flessibile flangiato
Il modello di utilità si riferisce ad un giunto di gomma eccentrico eccentrico flessibile, che può risolvere il problema del calibro differente quando il tubo del metallo è collegato ed ha la funzione di riduzione di assorbimento e di rumore di scossa e può conservare le parti dell'installazione della conduttura e comprimere il costo. Il modello di utilità è composto di strato di gomma interno, un tessuto che rinforzano lo strato, uno strato di gomma medio, uno strato di gomma esterno, un rinforzo di conclusione, un anello del metallo o un anello del filo di acciaio, una flangia del metallo o un giunto mobile parallelo.
Specifiche del giunto di dilatazione di gomma flessibile flangiato
Lista materiale | ||
No. | Nome | Materiale |
1 | Strato di gomma esterno | IIR, CR, EPDM, NR, NBR |
2 | Strato di gomma interno | IIR, CR, EPDM, NR, NBR |
3 | Strato della pagina | Tessuto del cavo del poliestere |
4 | Flangia | Q235 304 316L |
5 | Anello di rinforzo | Anello della perla |
specificazione | DN50~300 | DN350~600 |
Pressione di esercizio (MPa) | 0.25~1.6 | |
Pressione di scoppio (MPa) | ≤4.8 | |
Vuoto (KPa) | 53.3(400) | 44.9(350) |
Temperatura (℃) | -20~+115 (per lo stato speciale -30~+250) | |
Medium applicabile | Aria, aria compressa, acqua, acqua di mare, acqua calda, olio, acido-base, ecc… |
DN (grandi) ×DN (piccolo) | Lunghezza | Assiale spostamento (estensione) |
Assiale spostamento (compressione) |
Parte radiale spostamento |
Deviazione angolo |
° (a1+a2) | |||||
50×32 | 180 | 15 | 18 | 45 | 35° |
50×40 | 180 | 15 | 18 | 45 | 35° |
65×32 | 180 | 15 | 18 | 45 | 35° |
65×40 | 180 | 15 | 18 | 45 | 35° |
65×50 | 180 | 15 | 18 | 45 | 35° |
80×32 | 220 | 15 | 18 | 45 | 35° |
80×50 | 180 | 20 | 30 | 45 | 35° |
80×65 | 180 | 20 | 30 | 45 | 35° |
100×40 | 220 | 20 | 30 | 45 | 35° |
100×50 | 180 | 20 | 30 | 45 | 35° |
100×65 | 180 | 22 | 30 | 45 | 35° |
100×80 | 180 | 22 | 30 | 45 | 35° |
125×50 | 220 | 22 | 30 | 45 | 35° |
125×65 | 180 | 22 | 30 | 45 | 35° |
125×80 | 180 | 22 | 30 | 45 | 35° |
125×100 | 200 | 22 | 30 | 45 | 35° |
150×50 | 240 | 22 | 30 | 45 | 35° |
150×65 | 200 | 22 | 30 | 45 | 35° |
150×80 | 180 | 22 | 30 | 45 | 35° |
150×100 | 200 | 22 | 30 | 45 | 35° |
150×125 | 200 | 22 | 30 | 45 | 35° |
200×80 | 260 | 22 | 30 | 45 | 35° |
200×100 | 200 | 25 | 35 | 40 | 30° |
200×125 | 220 | 25 | 35 | 40 | 30° |
200×150 | 200 | 25 | 35 | 40 | 30° |
250×100 | 260 | 25 | 35 | 40 | 30° |
250×125 | 220 | 25 | 35 | 40 | 30° |
250×150 | 220 | 25 | 35 | 40 | 30° |
250×200 | 220 | 25 | 35 | 40 | 30° |
300×125 | 260 | 25 | 35 | 40 | 30° |
300×150 | 220 | 25 | 35 | 40 | 30° |
300×200 | 220 | 25 | 35 | 40 | 30° |
300×250 | 220 | 25 | 35 | 40 | 30° |
350×200 | 230 | 28 | 38 | 35 | 26° |
350×250 | 230 | 28 | 38 | 35 | 26° |
350×300 | 230 | 25 | 38 | 40 | 26° |
400×200 | 230 | 25 | 38 | 40 | 26° |
400×250 | 240 | 28 | 38 | 35 | 26° |
400×300 | 240 | 28 | 38 | 35 | 26° |
400×350 | 260 o | 28 | 38 | 35 | 26° |
285 | |||||
450×250 | 280 | 28 | 38 | 35 | 26° |
450×300 | 240 | 28 | 38 | 35 | 26° |
450×350 | 240 | 28 | 38 | 35 | 26° |
450×400 | 240 | 28 | 38 | 35 | 26° |
500×250 | 280 | 28 | 38 | 35 | 26° |
500×300 | 280 | 28 | 38 | 35 | 26° |
500×350 | 240 | 28 | 38 | 35 | 26° |
500×400 | 230 | 28 | 38 | 35 | 26° |
500×450 | 240 | 28 | 38 | 35 | 26° |
600×400 | 240 | 28 | 38 | 35 | 26° |
600×450 | 240 | 28 | 38 | 35 | 26° |
600×500 | 240 | 28 | 38 | 35 | 26° |
