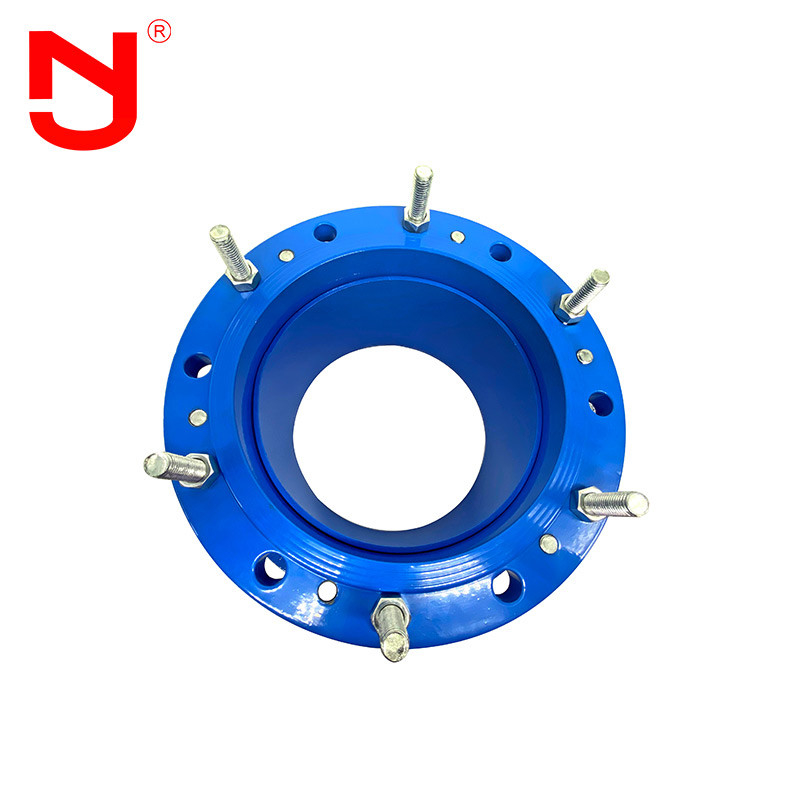

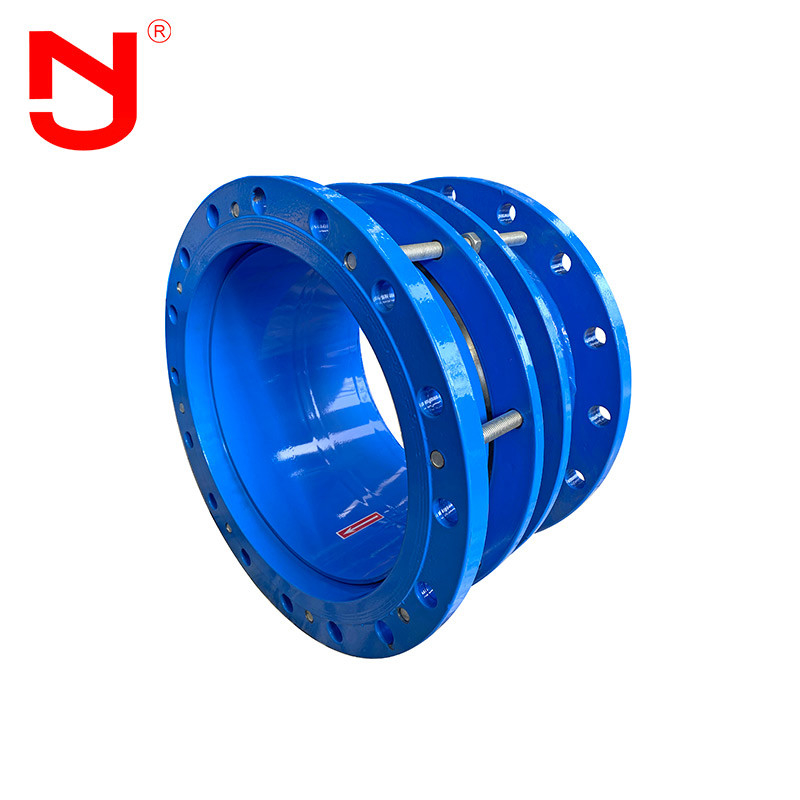

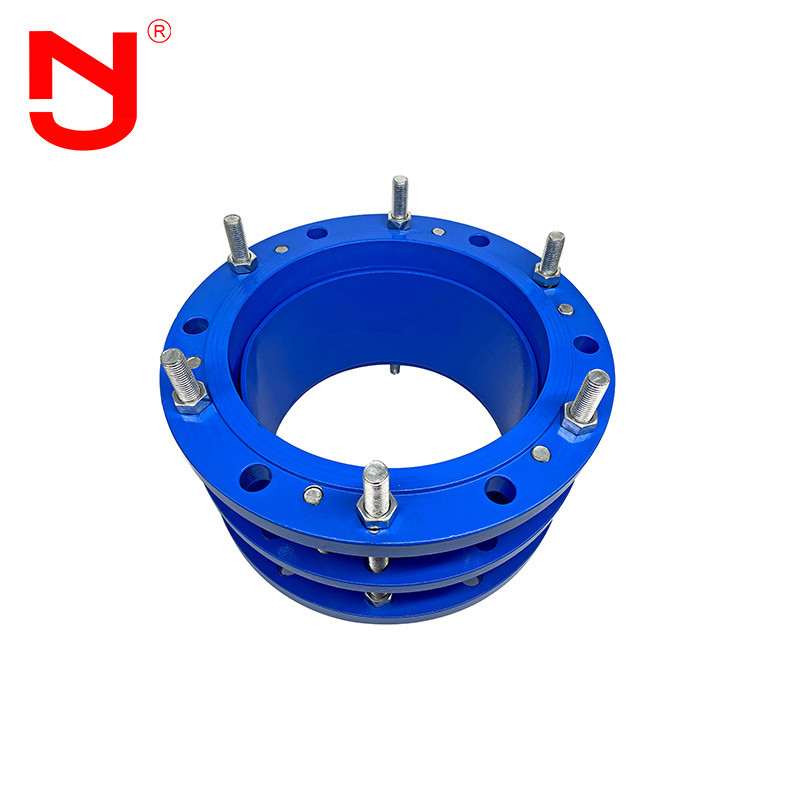

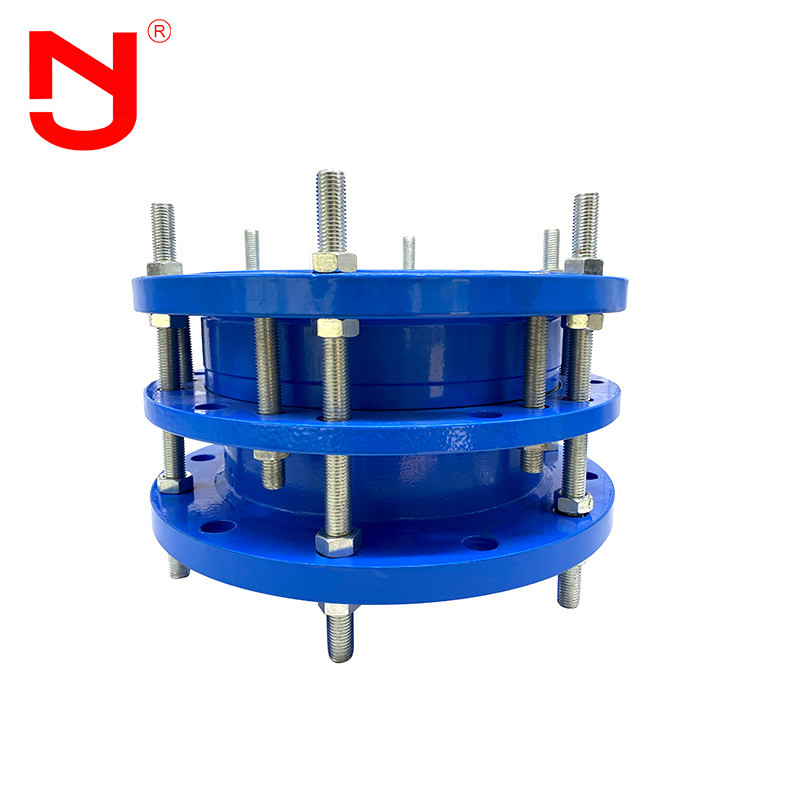

Lo smantellamento del doppio flangia giunto della trasmissione
Lo smantellamento del doppio flangia giunto della trasmissione: dopo le flange doppie di smantellamento il giunto della trasmissione che è installato sulla conduttura, limiti la posizione secondo la distanza richiesta di espansione, stringere il dado e l'anello sigillante elastico è premuto strettamente dall'inclinazione reciproca nell'ambito dell'azione della ghiandola del dado sigillare e collegare l'anello esterno del tubo. Le flange doppie di smantellamento il giunto della trasmissione pricipalmente è collegato con la valvola della conduttura, che non solo svolge il ruolo della compensazione della conduttura, che è più conveniente per la manutenzione e la sostituzione della valvola.
Prestazione di smantellamento del giunto doppio della trasmissione delle flange
1. Il doppio di smantellamento flangia giunto della trasmissione dovrebbe avere alta capacità di compressione di accertarsi dell'operazione della conduttura durante il movimento della crosta terrestre. Ha alta resistenza della corrosione ed il giunto di dilatazione è sepolto tutto l'anno nel sottosuolo, in modo da ha alti requisiti di resistenza della corrosione.
2. Il doppio di smantellamento flangia giunto della trasmissione può muoversi lungo un asse, che può eliminare lo sforzo di espansione termica e della contrazione fredda causate mediante i cambiamenti stagionali o i media differenti. Il giunto di dilatazione d'acciaio è fatto dell'acciaio ed il giunto di gomma ha la forti resistenza della corrosione e collegamento della flangia.
3. Il giunto doppio di smantellamento della trasmissione delle flange è facile da installare e mantenere per evitare la difficoltà inutile durante la saldatura. Il processo di progettazione speciale è adottato ed i bulloni di limite sono rinforzati per fare l'in funzione più affidabile della conduttura.
Lo smantellamento del doppio flangia struttura unita della trasmissione
|
NO.
|
Nome |
Quantità |
Materiale |
| 1 |
Corpo
|
1 |
QT400-15, Q235A, ZG230-450,20 |
| 2 |
Guarnizione |
1 |
NBR |
| 3 |
Seguace |
1 |
QT400-15, Q235A, ZG230-450,20 |
| 4 |
Breve tubo limitato |
1 |
Q235A, 20,16Mn |
| 5 |
Bolt |
n |
Q235A, 35,1Cr8Ni9Ti |
| 6 |
Dado |
5n |
Q235A, 20,1Cr8Ni9Ti |
Dati tecnici di doppio giunto della trasmissione della flangia
|
Dati principali di smantellamento del giunto doppio della trasmissione delle flange
|
|
Termine nominale
iameter DN
|
Esterno
diametro Dw
|
Lunghezza |
Compen
- sation
△L
|
Dimensione di collegamento della flangia |
| 0.6Map |
1.0Map |
| L |
L1 |
D |
D1 |
n-faccia |
D |
D1 |
n-faccia |
| 65 |
76 |
340 |
105 |
50 |
160 |
130 |
4-Φ14 |
185 |
145 |
4-Φ18 |
| 80 |
89 |
190 |
150 |
4-Φ18 |
200 |
160 |
8-Φ18 |
| 100 |
108 |
210 |
170 |
220 |
180 |
8-Φ18 |
| 114 |
220 |
180 |
8-Φ18 |
| 125 |
133 |
265 |
200 |
8-Φ18 |
250 |
210 |
8-Φ18 |
| 140 |
250 |
210 |
8-Φ18 |
| 150 |
159 |
375 |
225 |
8-Φ18 |
285 |
240 |
8-Φ22 |
| 168 |
285 |
240 |
8-Φ22 |
| 200 |
219 |
321 |
280 |
340 |
295 |
8-Φ22 |
| 250 |
273 |
375 |
335 |
12-Φ18 |
395 |
350 |
12-Φ22 |
| 300 |
325 |
350 |
130 |
65 |
440 |
395 |
12-Φ22 |
445 |
400 |
12-Φ22 |
| 350 |
377 |
490 |
445 |
505 |
460 |
16-Φ26 |
| 400 |
426 |
540 |
495 |
16-Φ22 |
565 |
515 |
16-Φ26 |
| 450 |
480 |
595 |
550 |
615 |
565 |
20-Φ26 |
| 500 |
530 |
645 |
600 |
20-Φ22 |
670 |
620 |
20-Φ26 |
| 600 |
630 |
775 |
705 |
20-Φ26 |
780 |
725 |
20-Φ30 |
| 700 |
720 |
860 |
810 |
24-Φ26 |
895 |
840 |
24-Φ30 |
| 800 |
820 |
590 |
220 |
130 |
950 |
920 |
24-Φ30 |
1015 |
950 |
24-Φ33 |
| 900 |
920 |
1075 |
1020 |
1115 |
1050 |
28-Φ33 |
| 1000 |
1020 |
1175 |
1120 |
28-Φ30 |
1230 |
1160 |
28-Φ36 |
| 1200 |
1220 |
1405 |
1340 |
32-Φ33 |
1455 |
1380 |
32-Φ40 |
| 1400 |
1420 |
1630 |
1500 |
36-Φ36 |
1675 |
1590 |
36-Φ42 |
| 1500 |
1520 |
1730 |
1660 |
36-Φ36 |
36-Φ42 |
| 1600 |
1620 |
1830 |
1760 |
40-Φ40 |
1915 |
1820 |
40-Φ48 |
| 1810 |
1820 |
2045 |
1970 |
44-Φ42 |
2115 |
2020 |
44-Φ48 |
| 2000 |
2020 |
2265 |
2180 |
48-Φ42 |
2320 |
2230 |
48-Φ48 |
| 2200 |
2220 |
2475 |
2390 |
52-Φ42 |
2550 |
2440 |
52-Φ56 |
| 2400 |
2420 |
2685 |
2600 |
56-Φ42 |
2760 |
2650 |
60-Φ56 |
| 2600 |
2620 |
600 |
240 |
140 |
2905 |
2810 |
60-Φ48 |
2960 |
3070 |
64-Φ56 |
| 2800 |
2820 |
3115 |
3020 |
64-Φ48 |
3180 |
3290 |
68-Φ60 |
| 3000 |
3020 |
3315 |
3220 |
68-Φ48 |
3405 |
|
|
| 3200 |
3220 |
3525 |
3430 |
72-Φ48 |
|
|
|
| 3400 |
3420 |
3735 |
3640 |
76-Φ48 |
|
|
|
| 3600 |
3620 |
3970 |
3860 |
80-Φ56 |
|
|
|
Nota: lo smantellamento del giunto doppio della trasmissione delle flange è adatto ad entrambi i lati di collegamento con la flangia. Durante l'installazione, regoli la lunghezza di collegamento di entrambe l'estremità del prodotto, stringa i bulloni della ghiandola a loro volta e regolare i dadi di limite. In questo modo, la conduttura può espandersi liberamente, chiudere l'espansione a chiave e si accerta dell'operazione sicura della conduttura.
Lo smantellamento del doppio flangia flusso unito di produzione della trasmissione
Lo smantellamento del doppio flangia advantag unito della trasmissione
1. Prezzo franco fabbrica di smantellamento del giunto doppio della trasmissione delle flange.
2. 16 anni di esperienza fabbricante, 5 anni di esperienza dell'esportazione.
3. L'ispezione rigorosa di qualità, la qualità lontano supera lo standard industriale.
4. lo smantellamento del doppio flangia trasmissione che la muffa unita ha varie specifiche, personalizzazione di sostegno, OEM.
5. Fornisca i campioni liberi di smantellamento del giunto doppio della trasmissione delle flange.
6. lo smantellamento del doppio flangia giunto s della trasmissione è in grandi azione.
Lo smantellamento del doppio flangia l'applicazione unita della trasmissione
Nel processo di installazione di smantellamento del giunto doppio della trasmissione delle flange, quando i mutamenti di temperatura o il tubo vibra, il giunto doppio di smantellamento della trasmissione delle flange può svolgere il ruolo della compensazione di espansione. Quando lo stabilimento del fondamento, il giunto doppio di smantellamento della trasmissione delle flange può compensare lo spostamento fino ad un certo punto per assicurare che non ci sia perdita nella guarnizione. Secondariamente, l'installazione e la rimozione del giunto doppio di smantellamento della trasmissione delle flange è molto convenienti, che la fa si è collegato al rifornimento idrico e conduttura di drenaggio, torre di acqua, l'installazione e lo smontaggio del contatore per acqua della pompa fornisce la grande convenienza.
FAQ
Q1: Può il doppio di smantellamento flangia giunto della trasmissione è segnato con il logo su misura?
A1: Sì, il giunto doppio di smantellamento della trasmissione delle flange può essere segnato con il vostro logo. Potremmo fornire il servizio di OEM&ODM per lo smantellamento del giunto doppio della trasmissione delle flange.
Q2: Che cosa è la lunghezza faccia a faccia di smantellamento del giunto doppio della trasmissione delle flange?
A2: La lunghezza faccia a faccia di smantellamento del giunto doppio della trasmissione delle flange può essere L130, L152, L203… Anche potremmo accettare la lunghezza su misura secondo i vostri requisiti.
Q3: Potete fornire i disegni di smantellamento del giunto doppio della trasmissione delle flange?
A3: Sì, potremmo fornire i disegni di smantellamento del giunto doppio della trasmissione delle flange per voi. Contattici prego per ottenere il disegno dello smantellamento del giunto doppio della trasmissione delle flange.
Q4: Che certificati di smantellamento del giunto doppio della trasmissione delle flange potete fornire?
A4: Potremmo fornire il CE, certificato di iso per il nostro giunto doppio di smantellamento della trasmissione delle flange.
Q5: Possiamo ottenere un campione di smantellamento del giunto doppio della trasmissione delle flange?
A5: Sì, potremmo fornire i campioni affinchè verifichiamo la qualità del nostro giunto doppio di smantellamento della trasmissione delle flange.
Q6: Che cosa è il periodo di garanzia di smantellamento del giunto doppio della trasmissione delle flange?
A6: Forniamo la garanzia da 18 mesi per il nostro giunto doppio di smantellamento della trasmissione delle flange.
