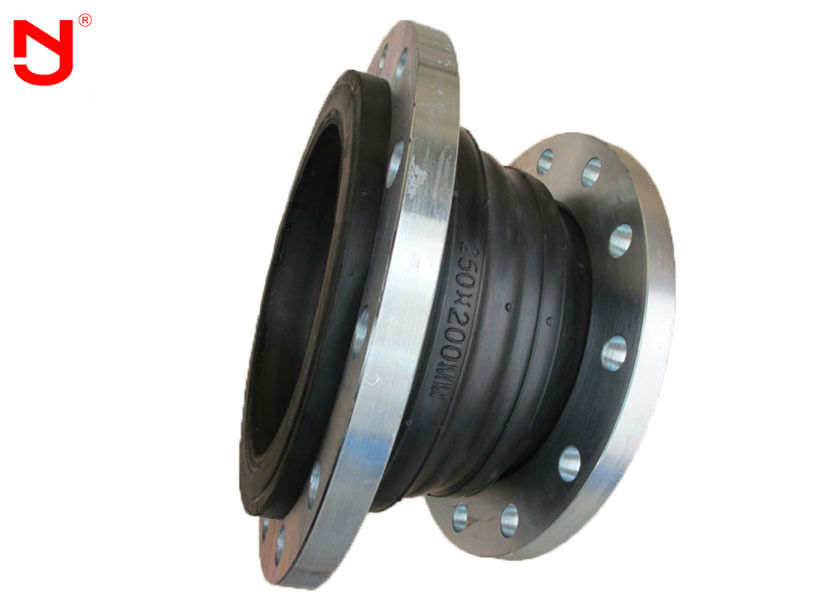

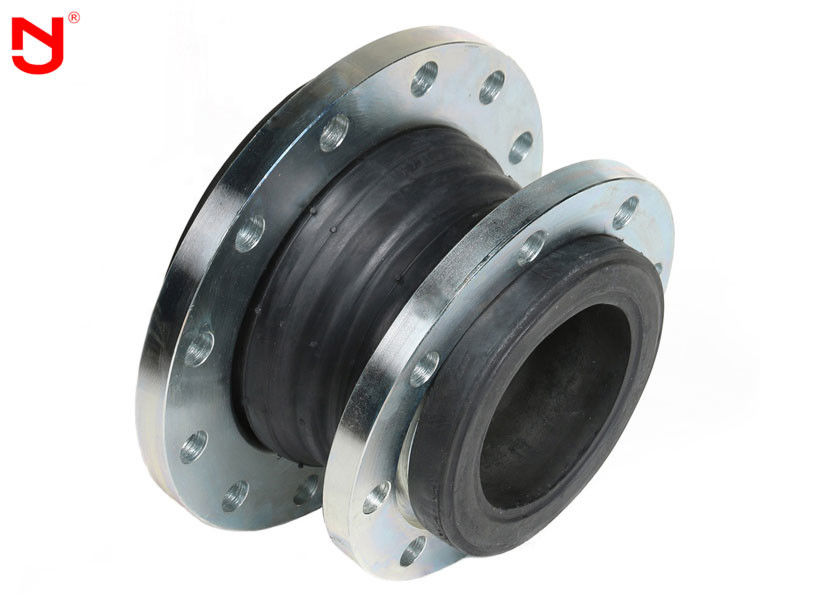

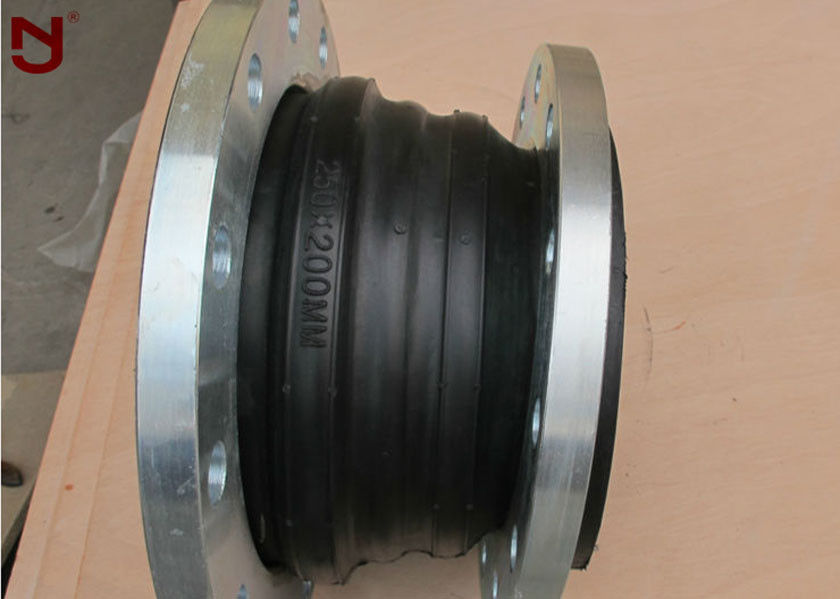

Migliore giunto di dilatazione di gomma di vendita del riduttore della flangia di acciaio al carbonio con la varia dimensione
I soffietti di gomma del riduttore il giunto di dilatazione che si compone di tessuto hanno rinforzato il giunto di gomma del fermaglio della parte principale e della flangia o del cavo del metallo, che è usato per riduzione di vibrazione, riduzione di rumore e la compensazione di spostamento della conduttura. È collegato con: Giunto di gomma della singola sfera di JGD, sfera di jgd-a doppia, sfera del doppio del collegamento del fermaglio del cavo del jgd-b, ecc., è giunto un'alta elasticità, una resistenza media e di tubo di resistenza agli'agenti atmosferici. Inoltre è conosciuto come giunto molle di gomma, ammortizzatore, ammortizzatore del tubo, gola dell'ammortizzatore, testa di dimensione, giunto del variabile-diametro, ma il nome è differente, ma si riferisce al giunto di dilatazione di gomma dei soffietti del riduttore.
Specifiche del giunto di dilatazione di gomma riducentesi concentrico flangiato di acciaio inossidabile
|
Lista materiale |
||
|
No. |
Nome |
Materiale |
|
1 |
Strato di gomma esterno |
IIR, CR, EPDM, NR, NBR |
|
2 |
Strato di gomma interno |
IIR, CR, EPDM, NR, NBR |
|
3 |
Strato della pagina |
Tessuto del cavo del poliestere |
|
4 |
Flangia |
Q235 304 316L |
|
5 |
Anello di rinforzo |
Anello della perla |
|
specificazione |
DN50~300 |
DN350~600 |
|
Pressione di esercizio (MPa) |
0.25~1.6 |
|
|
Pressione di scoppio (MPa) |
≤4.8 |
|
|
Vuoto (KPa) |
53.3(400) |
44.9(350) |
|
Temperatura (℃) |
-20~+115 (per lo stato speciale -30~+250) |
|
|
Medium applicabile |
Aria, aria compressa, acqua, acqua di mare, acqua calda, olio, acido-base, ecc… |
|
|
DN (grandi) ×DN (piccolo) |
Lunghezza |
Assiale |
Assiale |
Parte radiale |
Deviazione |
|
° (a1+a2) |
|||||
|
50×32 |
180 |
15 |
18 |
45 |
35° |
|
50×40 |
180 |
15 |
18 |
45 |
35° |
|
65×32 |
180 |
15 |
18 |
45 |
35° |
|
65×40 |
180 |
15 |
18 |
45 |
35° |
|
65×50 |
180 |
15 |
18 |
45 |
35° |
|
80×32 |
220 |
15 |
18 |
45 |
35° |
|
80×50 |
180 |
20 |
30 |
45 |
35° |
|
80×65 |
180 |
20 |
30 |
45 |
35° |
|
100×40 |
220 |
20 |
30 |
45 |
35° |
|
100×50 |
180 |
20 |
30 |
45 |
35° |
|
100×65 |
180 |
22 |
30 |
45 |
35° |
|
100×80 |
180 |
22 |
30 |
45 |
35° |
|
125×50 |
220 |
22 |
30 |
45 |
35° |
|
125×65 |
180 |
22 |
30 |
45 |
35° |
|
125×80 |
180 |
22 |
30 |
45 |
35° |
|
125×100 |
200 |
22 |
30 |
45 |
35° |
|
150×50 |
240 |
22 |
30 |
45 |
35° |
|
150×65 |
200 |
22 |
30 |
45 |
35° |
|
150×80 |
180 |
22 |
30 |
45 |
35° |
|
150×100 |
200 |
22 |
30 |
45 |
35° |
|
150×125 |
200 |
22 |
30 |
45 |
35° |
|
200×80 |
260 |
22 |
30 |
45 |
35° |
|
200×100 |
200 |
25 |
35 |
40 |
30° |
|
200×125 |
220 |
25 |
35 |
40 |
30° |
|
200×150 |
200 |
25 |
35 |
40 |
30° |
|
250×100 |
260 |
25 |
35 |
40 |
30° |
|
250×125 |
220 |
25 |
35 |
40 |
30° |
|
250×150 |
220 |
25 |
35 |
40 |
30° |
|
250×200 |
220 |
25 |
35 |
40 |
30° |
|
300×125 |
260 |
25 |
35 |
40 |
30° |
|
300×150 |
220 |
25 |
35 |
40 |
30° |
|
300×200 |
220 |
25 |
35 |
40 |
30° |
|
300×250 |
220 |
25 |
35 |
40 |
30° |
|
350×200 |
230 |
28 |
38 |
35 |
26° |
|
350×250 |
230 |
28 |
38 |
35 |
26° |
|
350×300 |
230 |
25 |
38 |
40 |
26° |
|
400×200 |
230 |
25 |
38 |
40 |
26° |
|
400×250 |
240 |
28 |
38 |
35 |
26° |
|
400×300 |
240 |
28 |
38 |
35 |
26° |
|
400×350 |
260 o |
28 |
38 |
35 |
26° |
|
285 |
|||||
|
450×250 |
280 |
28 |
38 |
35 |
26° |
|
450×300 |
240 |
28 |
38 |
35 |
26° |
|
450×350 |
240 |
28 |
38 |
35 |
26° |
|
450×400 |
240 |
28 |
38 |
35 |
26° |
|
500×250 |
280 |
28 |
38 |
35 |
26° |
|
500×300 |
280 |
28 |
38 |
35 |
26° |
|
500×350 |
240 |
28 |
38 |
35 |
26° |
|
500×400 |
230 |
28 |
38 |
35 |
26° |
|
500×450 |
240 |
28 |
38 |
35 |
26° |
|
600×400 |
240 |
28 |
38 |
35 |
26° |
|
600×450 |
240 |
28 |
38 |
35 |
26° |
|
600×500 |
240 |
28 |
38 |
35 |
26° |
