Dettagli:
Termini di pagamento e spedizione:
|
| Dimensione: | DN50----DN1000 | Materiale di gomma: | EPDM, NBR, SBR |
|---|---|---|---|
| Norma della flangia: | BACCANO, BS, ANSI, JIS | Materiale della flangia: | Acciaio al carbonio, acciaio inossidabile |
| Pressione di Workuing: | PN10, PN16, PN25 | Pressione scoppiata: | 6.0Mpa |
| Temperatura di lavoro: | -25~110Degree | OEM: | sì |
| Tipo della società: | Fabbrica | Nome di prodotto: | Giunto di gomma riduttore concentrico per il collegamento differente dell'attrezzatura |
| Evidenziare: | giunto di dilatazione della condotta,giunto di dilatazione della pompa |
||

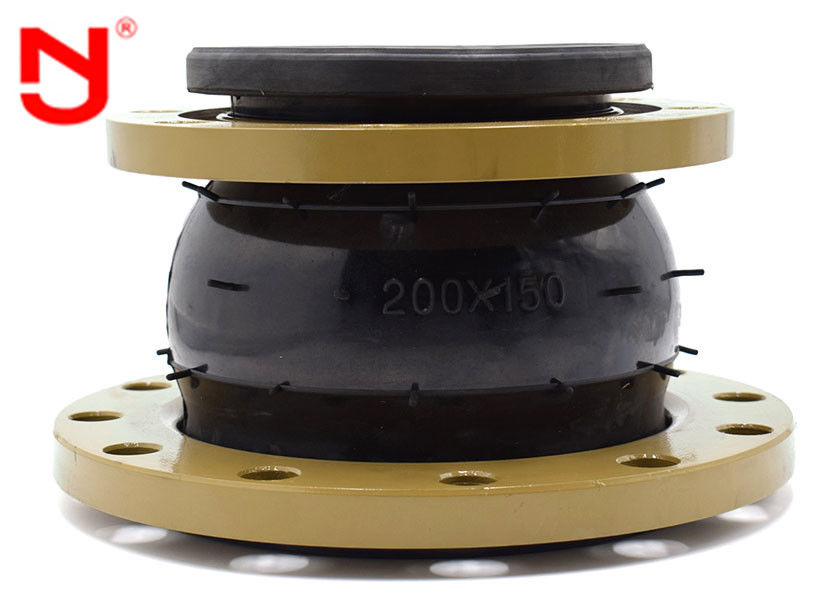

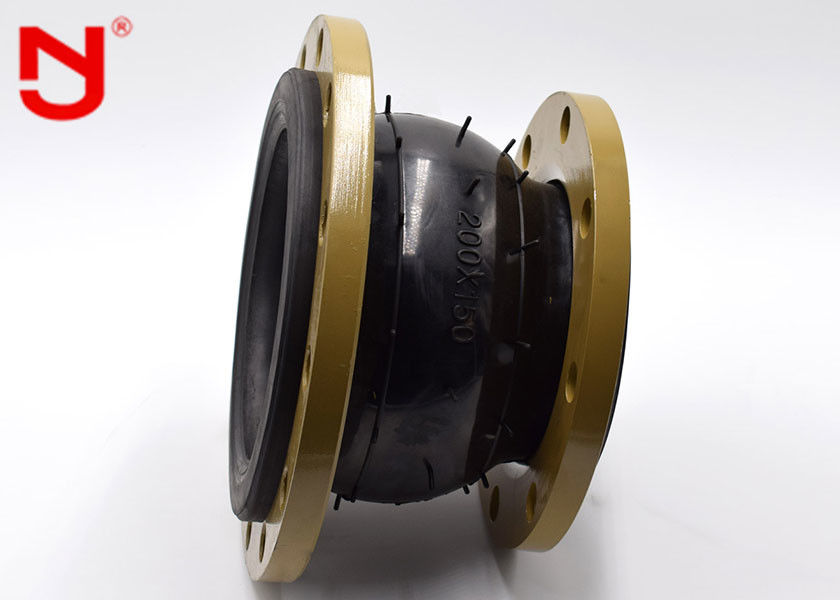

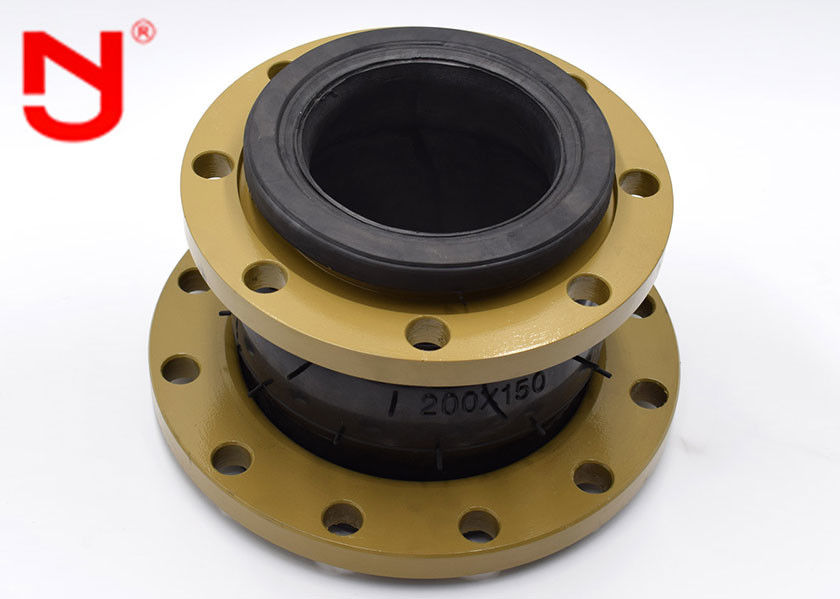

PN10 ha ridotto la flessione di gomma di Hypalon E del giunto di dilatazione volume di grado di -25-110 piccolo
Il modello di utilità si riferisce ad un giunto di gomma eccentrico eccentrico flessibile, che può risolvere il problema del calibro differente quando il tubo del metallo è collegato ed ha la funzione di riduzione di assorbimento e di rumore di scossa e può conservare le parti dell'installazione della conduttura e comprimere il costo. Il modello di utilità è composto di strato di gomma interno, un tessuto che rinforzano lo strato, uno strato di gomma medio, uno strato di gomma esterno, un rinforzo di conclusione, un anello del metallo o un anello del filo di acciaio, una flangia del metallo o un giunto mobile parallelo.
Con progettazione unica, struttura semplice e buona prestazione di sigillamento, giunto di gomma completamente risolvere i problemi di spostamento della conduttura causati da espansione termica e dalla contrazione come pure vibrazione meccanica.
Caratteristiche
volume 1.Small, flessibile leggero, facile installare e mantenere
2.It riduce la trasmissione strutturale di rumore con forte assorbimento di scossa in servive.
3.It è capace di spostamento orizzontale, assiale ed angolare con il non parallelismo della flangia e di restruction.
il giunto di gomma ad alta pressione senza cuciture interno 4.The sviluppato indipendente da noi impedisce il medium corrosivo incidere della parete interna del giunto di gomma nella temperatura elevata, acido ed alcali e conduttura resistente dell'olio, quindi prolunganti il suo tempo di impiego.
Specifiche del giunto di dilatazione di gomma riducentesi concentrico flangiato di acciaio inossidabile
| Lista materiale | ||
| No. | Nome | Materiale |
| 1 | Strato di gomma esterno | IIR, CR, EPDM, NR, NBR |
| 2 | Strato di gomma interno | IIR, CR, EPDM, NR, NBR |
| 3 | Strato della pagina | Tessuto del cavo del poliestere |
| 4 | Flangia | Q235 304 316L |
| 5 | Anello di rinforzo | Anello della perla |
| specificazione | DN50~300 | DN350~600 |
| Pressione di esercizio (MPa) | 0.25~1.6 | |
| Pressione di scoppio (MPa) | ≤4.8 | |
| Vuoto (KPa) | 53.3(400) | 44.9(350) |
| Temperatura (℃) | -20~+115 (per lo stato speciale -30~+250) | |
| Medium applicabile | Aria, aria compressa, acqua, acqua di mare, acqua calda, olio, acido-base, ecc… | |
| DN (grandi) ×DN (piccolo) | Lunghezza | Assiale spostamento (estensione) |
Assiale spostamento (compressione) |
Parte radiale spostamento |
Deviazione angolo |
| ° (a1+a2) | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
| 400×350 | 260 o | 28 | 38 | 35 | 26° |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26° |
| 450×300 | 240 | 28 | 38 | 35 | 26° |
| 450×350 | 240 | 28 | 38 | 35 | 26° |
| 450×400 | 240 | 28 | 38 | 35 | 26° |
| 500×250 | 280 | 28 | 38 | 35 | 26° |
| 500×300 | 280 | 28 | 38 | 35 | 26° |
| 500×350 | 240 | 28 | 38 | 35 | 26° |
| 500×400 | 230 | 28 | 38 | 35 | 26° |
| 500×450 | 240 | 28 | 38 | 35 | 26° |
| 600×400 | 240 | 28 | 38 | 35 | 26° |
| 600×450 | 240 | 28 | 38 | 35 | 26° |
| 600×500 | 240 | 28 | 38 | 35 | 26° |
