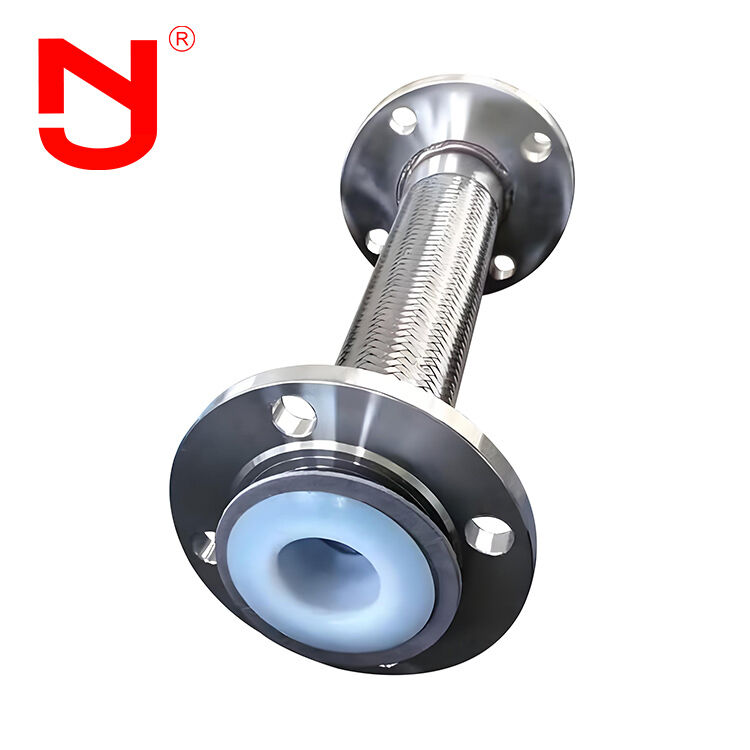

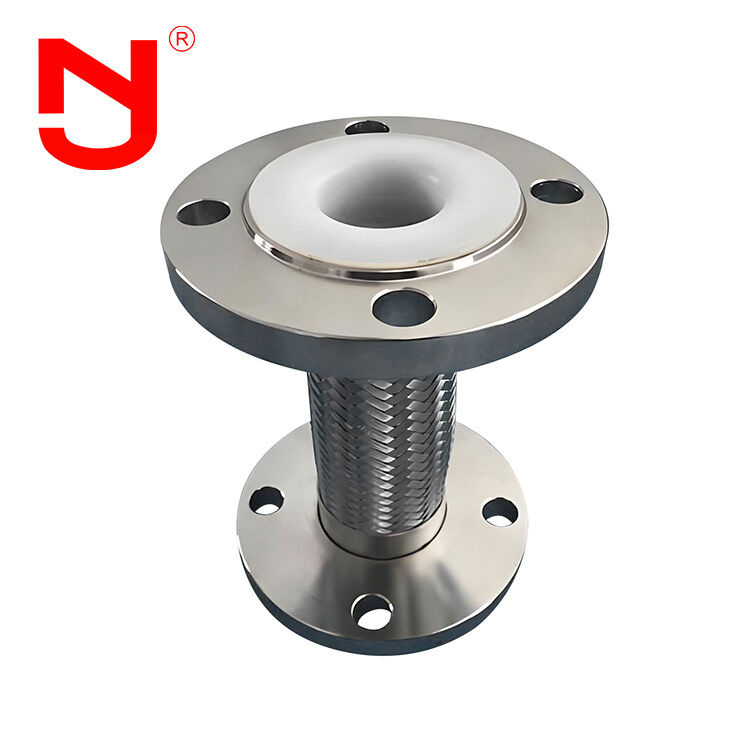

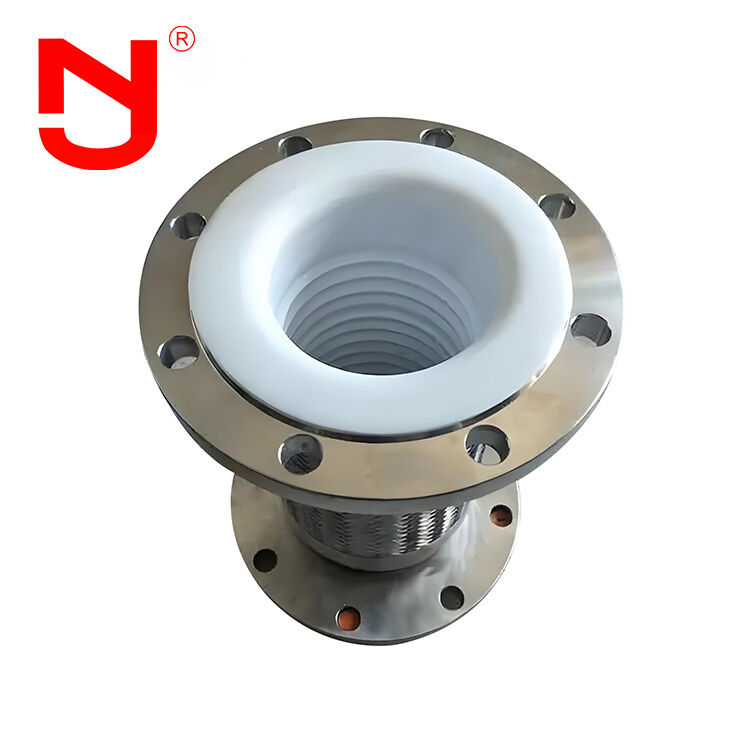

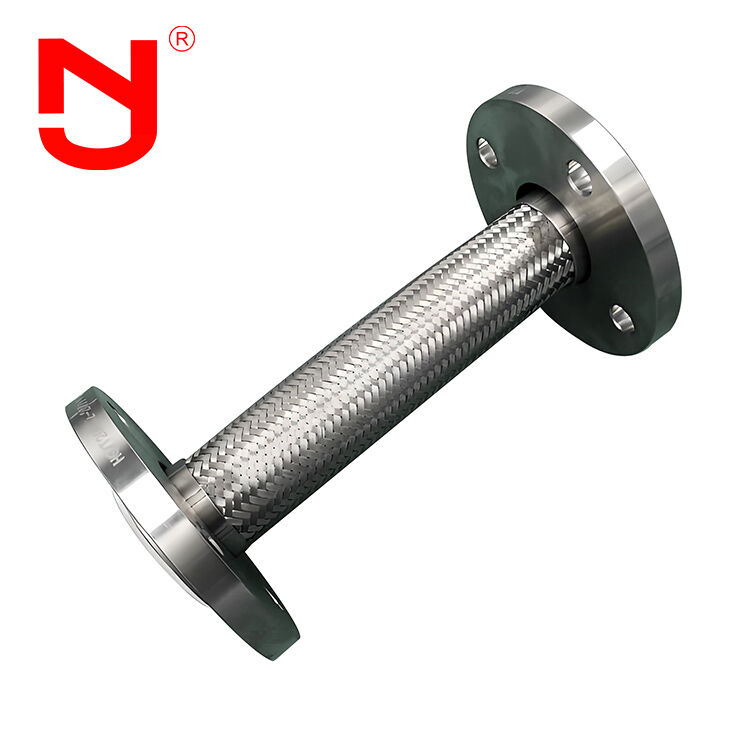

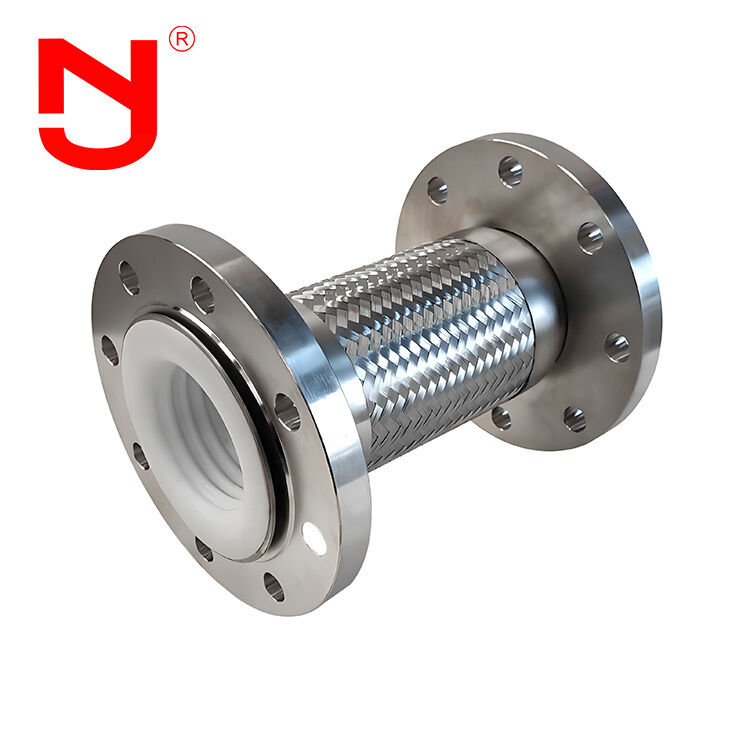

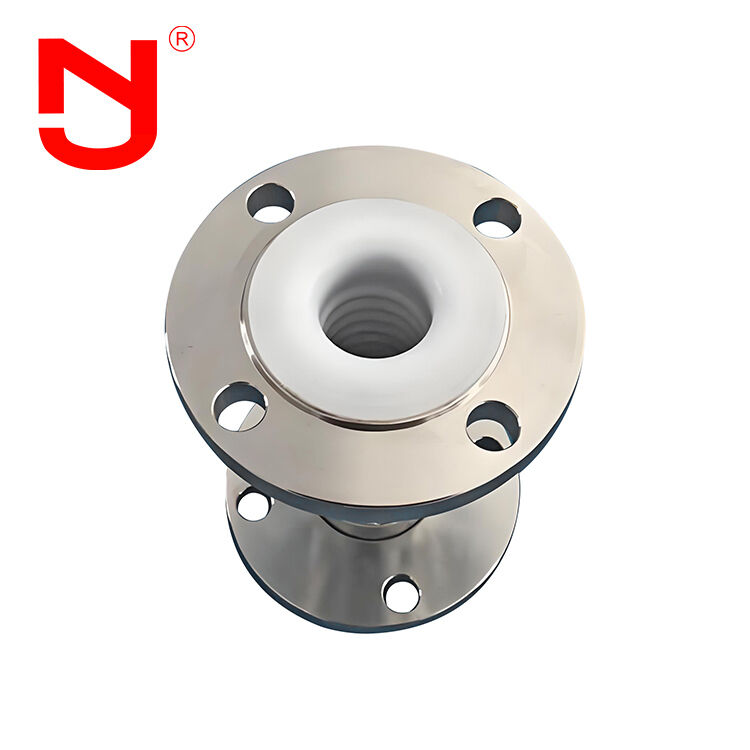

PTFE rivestimento filo di acciaio inossidabile intrecciato tubo flessibile metallo ondulato
Questo tubo flessibile ad alte prestazioni combina un rivestimento interno in PTFE con un tubo in acciaio inossidabile ondulato e una treccia esterna di filo in acciaio inossidabile.scarsa attrito, e stabilità ad alta temperatura, mentre la struttura in acciaio inossidabile ondulato garantisce flessibilità e resistenza alla pressione.La treccia esterna in acciaio inossidabile aumenta la resistenza meccanica e protegge dalle vibrazioniQuesto prodotto è ampiamente utilizzato in prodotti chimici, petrolchimici, farmaceutici, alimentari e sistemi di trasferimento di fluidi ad alta purezza.
Caratteristiche di prestazione
L'elemento elastico principale dei giunti di espansione flessibili sono i soffi di acciaio inossidabile.trasversale, e direzioni angolari.
- Assorbe la deformazione termica assiale, trasversale e angolare delle condotte
- Riduce l'impatto delle vibrazioni dell'apparecchiatura sui sistemi di condotte
- Compensazioni per la deformazione delle condotte causata da attività sismica e insediamento del suolo
Specifiche tecniche
Dati principali del tubo metallico
| Diametro (mm) |
Grado di pressione (MPa) |
Superficie disponibile di galleggiamento (cm2) |
Diametro esterno massimo (mm) |
Lunghezza (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 - 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 - 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-622 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Dettagli sulla costruzione del prodotto
I tubi metallici flessibili possono essere personalizzati in base a specifiche esigenze:
- Materiale di base:Acciaio inossidabile 304, 316L
- Materiali delle flange:Q235 acciaio al carbonio, 304, 316L acciaio inossidabile
Jingning ha più di 17 anni di esperienza di progettazione nella produzione di giunture flessibili di espansione, giunture di espansione in gomma, giunture a folio metallico, giunture da smontaggio e altri accessori per tubi industriali.I nostri giunti di espansione flessibili soddisfano gli standard internazionali tra cui GB, ISO, DIN, ANSI, BS, JIS e requisiti personalizzati.
Principali vantaggi
- Prezzi diretti in fabbrica competitivi
- 17 anni di esperienza nella produzione con 5 anni di esperienza nell'esportazione
- Controlli di qualità rigorosi che superano gli standard del settore
- Servizi di personalizzazione e OEM di base per stampi personalizzati
- Disponibili campioni gratuiti di tubi di tubo flessibili
- Grandi scorte per una disponibilità immediata
Applicazioni
A causa della loro flessibilità, questi tubi di tubo flessibili compensano le deformazioni differenziali di temperatura e altri movimenti tra apparecchiature e condotte, impediscono le vibrazioni,ridurre la spinta delle tubazioni sull'attrezzaturaI giunti di espansione flessibili sono ampiamente utilizzati in chimica, raffinazione del petrolio, produzione di energia, industria leggera, energia nucleare, metallurgia, macchinari,strumentazioneCon l'uso crescente di condotte di energia e calore nei settori industriale e civile, la domanda di tubi flessibili di alta qualità continua a crescere.
Domande frequenti
D: Il tubo metallo flessibile può essere contrassegnato con un logo personalizzato?
A: Sì, possiamo contrassegnare con il tuo logo. Forniamo servizi OEM e ODM.
D: Qual è la lunghezza faccia a faccia di Metal Flex Tube?
R: Le lunghezze standard di faccia a faccia includono L130, L152, L203.
D: Può fornire disegni di tubo metallo flessibile?
R: Sì, forniamo disegni dettagliati.
D: Quali certificati può fornire per il tubo metallo flessibile?
R: Forniamo certificazioni CE e ISO.
