Fabbricazione a partire da prodotti di acciaio inossidabile

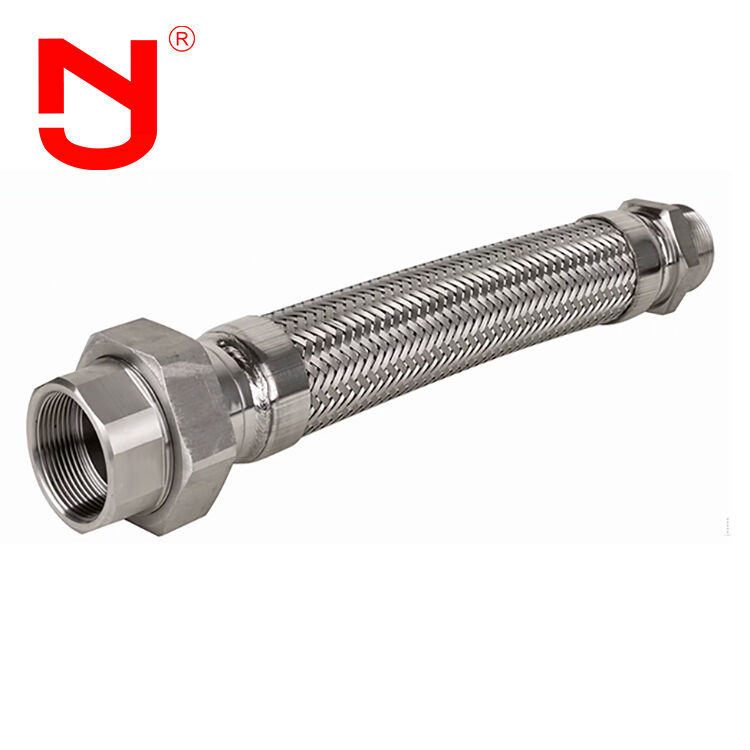

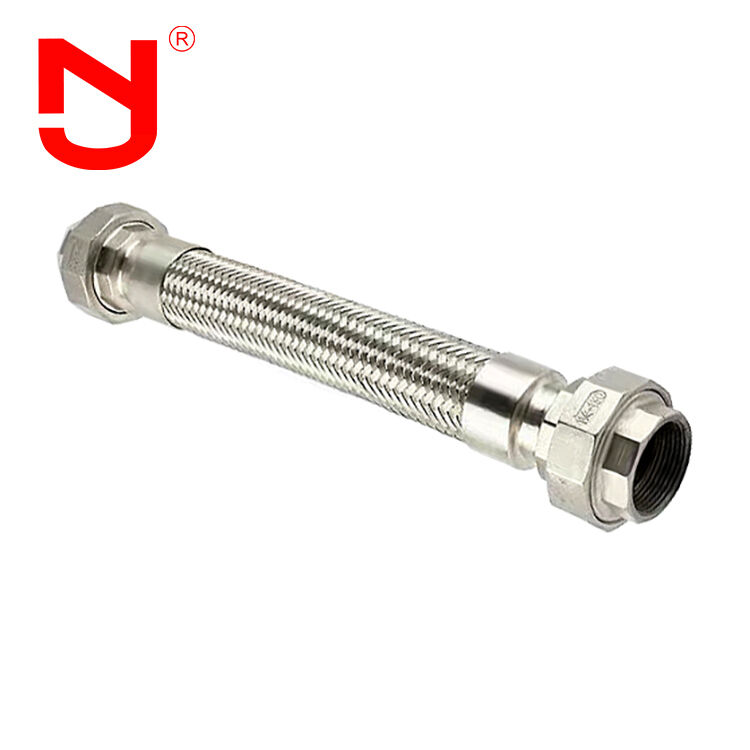

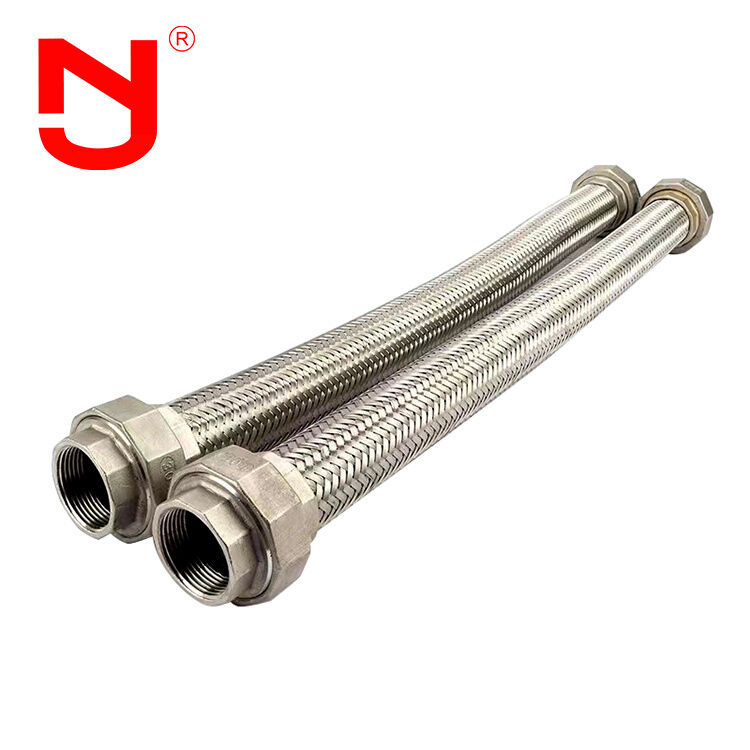

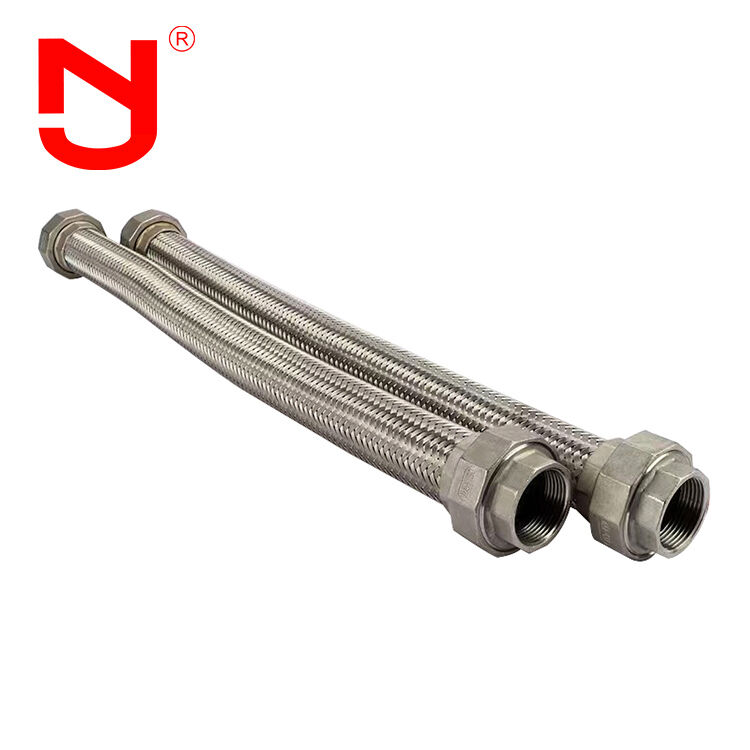

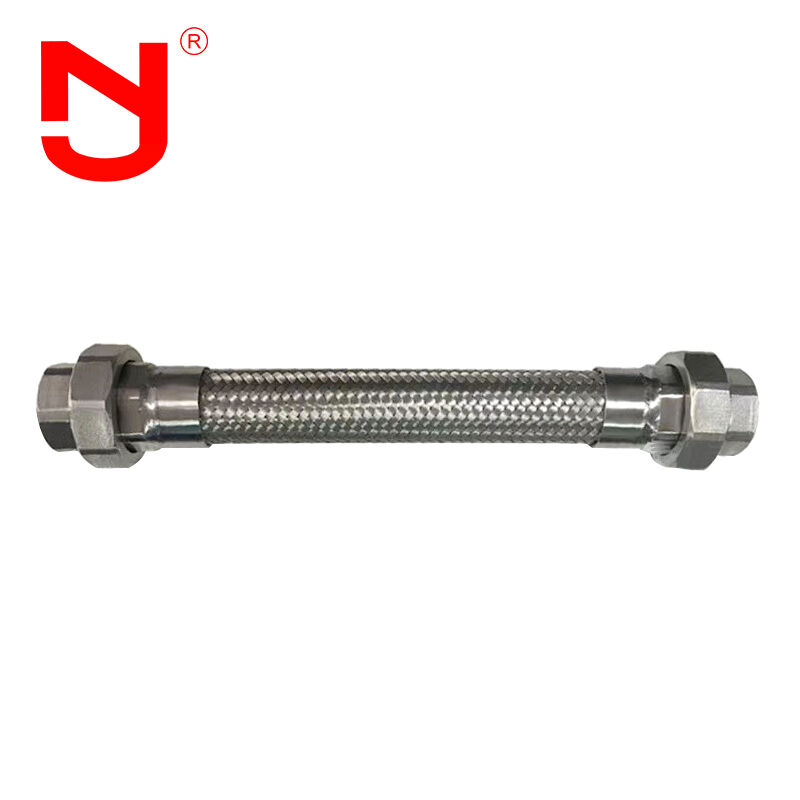

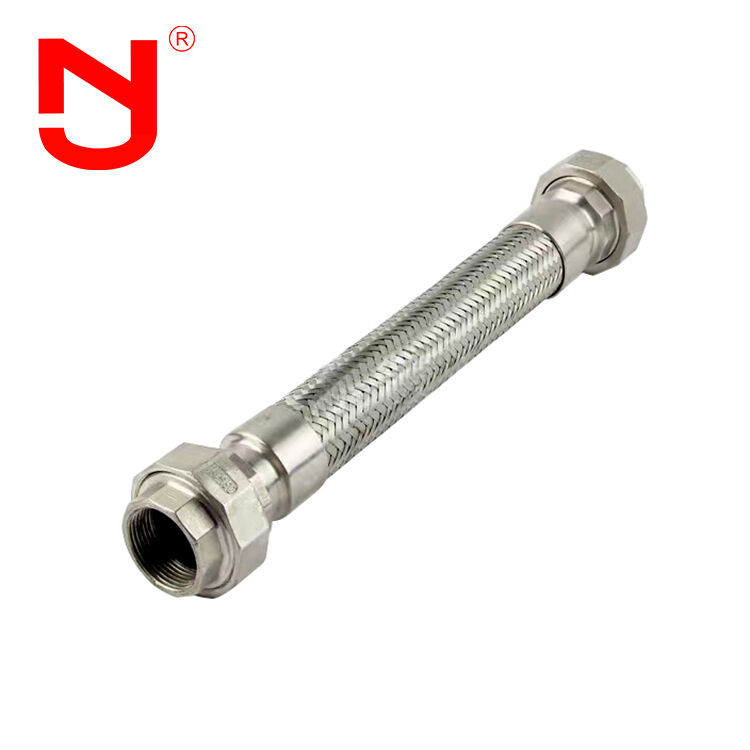

I tubi flessibili intrecciati in metallo di tipo Union sono gruppi di tubi flessibili composti da un tubo interno ondulato in metallo rinforzato con uno strato intrecciato esterno e dotato di collegamenti terminali di tipo union.Sono progettati per assorbire le vibrazioni, accogliere l'espansione termica e compensare i minori disallineamenti nei sistemi di tubazioni, fornendo al contempo capacità di alta pressione, resistenza meccanica, resistenza alla corrosione e affidabilità,prestazioni a tenuta stagna nelle applicazioni industriali.
Caratteristiche di prestazione
L'elemento elastico principale del giunto di espansione flessibile sono i soffi di acciaio inossidabile.direzioni trasversali e angolariLa giunzione di espansione flessibile può svolgere le seguenti funzioni:
- Assorbe la deformazione termica assiale, trasversale e angolare della condotta
- Riduce l'impatto delle vibrazioni dell'apparecchiatura sui sistemi di condotte
- Compensazioni per la deformazione delle condotte causata da attività sismica e insediamento del suolo
Specifiche tecniche
| Diametro (mm) |
Grado di pressione (Mpa) |
Superficie disponibile di galleggiamento (cm2) |
Diametro esterno massimo (mm) |
Lunghezza (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 - 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 - 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo di produzione
I tubi flessibili a treccia di alta qualità di JINGNING sono fabbricati con precisione e competenza:
Tipo dell'Unione Acqua flessibile intrecciata in metallo può essere trasformata in diversi tipi in base a requisiti specifici:
- Materiali del corpo: acciaio inossidabile 304, 316L
- Materiali della flangia: acciaio al carbonio Q235, acciaio inossidabile 304, 316L
Con oltre 17 anni di esperienza nella progettazione di giunti flessibili di espansione, giunti di espansione in gomma, giunti di folio di metallo, giunti di smontaggio e altri accessori industriali per tubi,I prodotti Jingning soddisfano gli standard internazionali tra cui GB, ISO, DIN, ANSI, BS, JIS e requisiti specifici del cliente.
Vantaggi del prodotto
- Prezzi diretti in fabbrica competitivi
- 17 anni di esperienza nella produzione con 5 anni di esperienza nell'esportazione
- Controlli di qualità rigorosi che superano gli standard del settore
- Specificativi di base per stampi personalizzati e servizi OEM
- Disponibili campioni gratuiti di prodotti
- Grandi scorte per consegna immediata
Applicazioni
A causa della loro flessibilità, i connettori flessibili per tubi possono compensare la deformazione differenziale di temperatura e altri movimenti tra attrezzature e condotte, prevenire le vibrazioni,ridurre la spinta delle tubazioni sull'attrezzaturaLe giunture di espansione flessibili sono ampiamente utilizzate nella lavorazione chimica, nella raffinazione del petrolio, nella produzione di energia elettrica, nell'industria leggera, nell'energia nucleare, nella metallurgia, nell'industria siderurgica, nell'industria petrolifera, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore delle acque reflue, nel settore delle acque reflue, nel settore delle acque reflue, nel settore delle acque reflue e nel settore delle acque reflue.macchineCon l'uso crescente di condotte di energia e calore nei settori industriale e civile, la domanda di connettori flessibili continua a crescere.
Domande frequenti
D: I tubi flessibili a treccia in metallo di tipo Unione possono essere contrassegnati con un logo personalizzato?
R: Sì, possono essere contrassegnati con il tuo logo. Forniamo servizi OEM e ODM completi.
D: Qual è la lunghezza faccia a faccia dei tubi flessibili intrecciati in metallo di tipo Union?
R: Le lunghezze standard di faccia a faccia includono L130, L152, L203. Accettiamo anche lunghezze personalizzate secondo le vostre esigenze specifiche.
D: Può fornire disegni di tubi flessibili intrecciati in metallo di tipo Union?
R: Sì, possiamo fornire disegni dettagliati. Si prega di contattarci per ricevere i disegni del connettore flessibile del tubo.
D: Quali certificati è possibile fornire per i tubi flessibili intrecciati in metallo di tipo Unione?
R: Forniamo certificazioni CE e ISO per i nostri prodotti.
