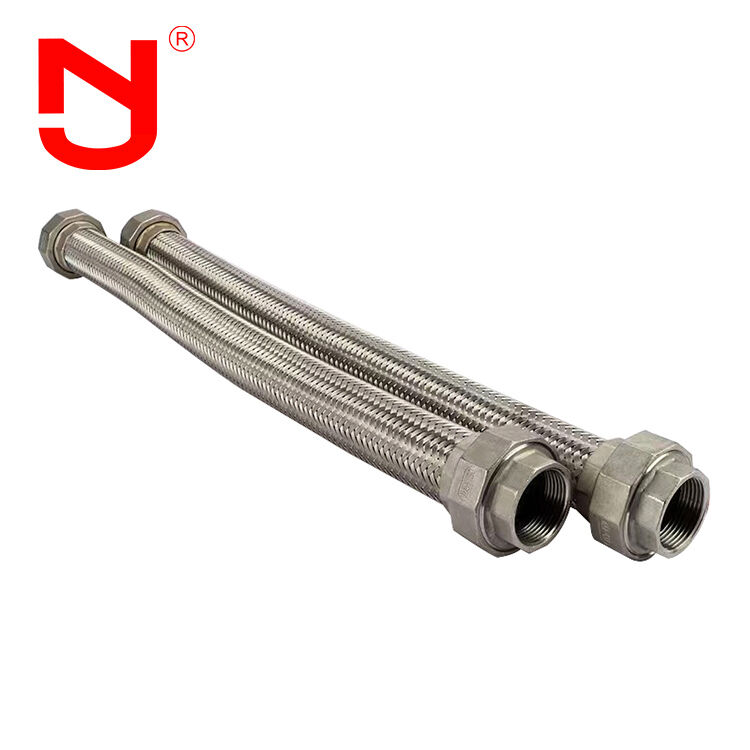

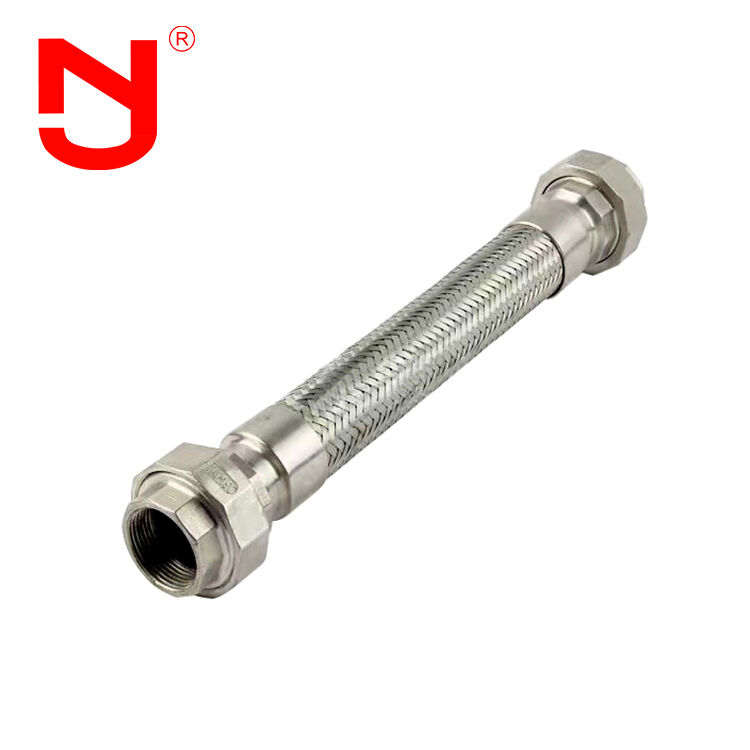

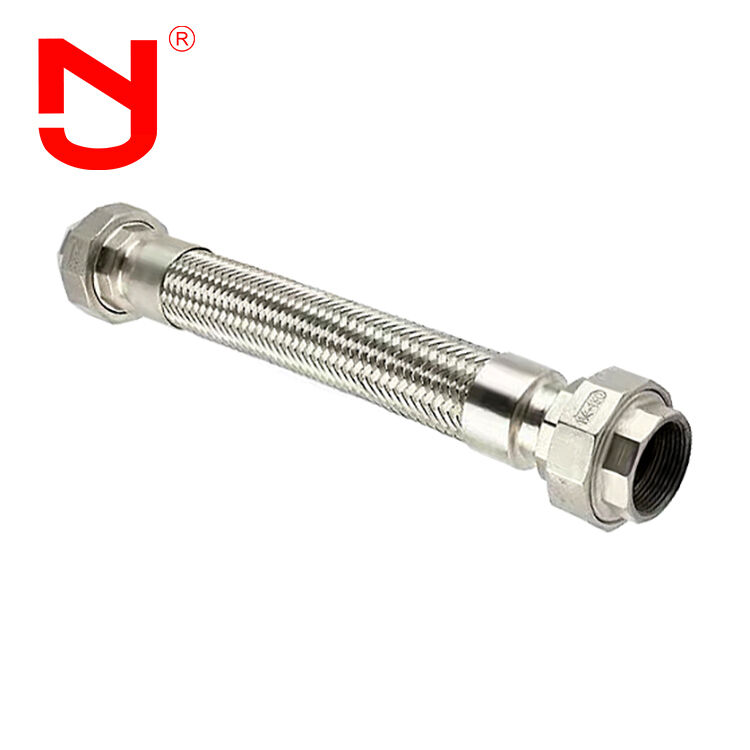

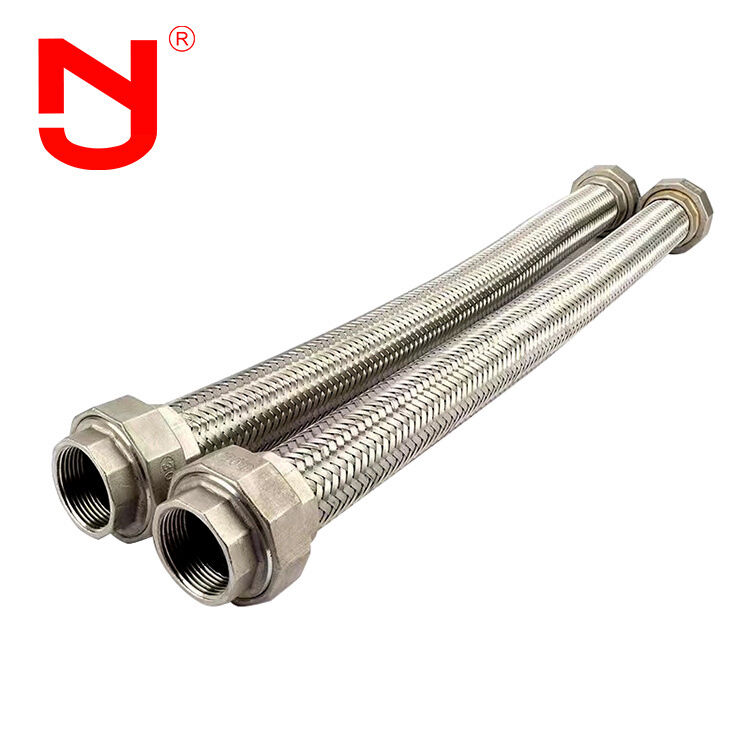

Tubo flessibile flessibile per gas intrecciato in filo di acciaio inossidabile
Un tubo flessibile per gas di tipo con unione è un tubo flessibile di collegamento del gas dotato di raccordi terminali di tipo con unione che consentono una facile installazione e rimozione senza ruotare il tubo. È progettato per convogliare in sicurezza il gas, sopportando vibrazioni, dilatazione termica e leggero disallineamento nei sistemi di tubazioni del gas, garantendo una connessione sicura, a tenuta e duratura per applicazioni di gas residenziali, commerciali o industriali.
Caratteristiche prestazionali
L'elemento elastico principale del giunto di dilatazione flessibile è il soffietto in acciaio inossidabile. Attraverso l'espansione e la flessione del soffietto, il giunto di dilatazione flessibile asseconda il movimento della tubazione in direzioni assiali, trasversali e angolari. Il giunto di dilatazione flessibile può svolgere i seguenti ruoli:
- Assorbe la deformazione termica assiale, trasversale e angolare delle tubazioni
- Riduce l'impatto delle vibrazioni delle apparecchiature sui sistemi di tubazioni
- Compensa la deformazione della tubazione causata dall'attività sismica e dall'assestamento del terreno
Specifiche tecniche
Dati principali del tubo metallico:
| Diametro (mm) |
Grado di pressione (Mpa) |
Area disponibile del soffietto (c㎡) |
Dimensione massima del diametro esterno (mm) |
Lunghezza (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-628 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Processo di produzione
Il tubo flessibile per gas di tipo Union può essere trasformato in diversi tipi in base alle diverse esigenze:
- Materiali del corpo del soffietto: acciaio inossidabile 304, 316L
- Materiali della flangia: acciaio al carbonio Q235, acciaio inossidabile 304, 316L
Jingning ha più di 17 anni di esperienza nella progettazione nella produzione di giunti di dilatazione flessibili, giunti di dilatazione in gomma, giunti a soffietto metallico, giunti di smontaggio, tubazioni e altri raccordi per tubi industriali. Il giunto di dilatazione flessibile soddisfa gli standard internazionali come GB, ISO, DIN, ANSI, BS, JIS e requisiti speciali dei clienti.
Vantaggi del prodotto
- Prezzi diretti di fabbrica competitivi
- 17 anni di esperienza nella produzione con 5 anni di esperienza nell'esportazione
- Rigorosi controlli di qualità che superano gli standard del settore
- Specifiche della base dello stampo personalizzata e servizi OEM
- Campioni di prodotti gratuiti disponibili
- Ampio inventario per consegne rapide
Applicazioni
Grazie alla loro flessibilità, i connettori flessibili per tubi possono compensare la deformazione differenziale di temperatura o altre deformazioni tra l'attrezzatura e le tubazioni, prevenire le vibrazioni, ridurre la spinta della tubazione sull'attrezzatura e adattarsi all'assestamento irregolare delle fondazioni del serbatoio. I giunti di dilatazione flessibili sono ampiamente utilizzati nei settori chimico, raffinazione del petrolio, energia, industria leggera, energia nucleare, metallurgia, macchinari, strumentazione, costruzione navale, aerospaziale e altri settori industriali. Con l'ampia applicazione di condotte elettriche e condotte di calore in settori industriali e civili, i requisiti per i connettori flessibili per tubi continuano ad aumentare.
Domande frequenti
Q1: Il tubo flessibile per gas di tipo Union può essere contrassegnato con un logo personalizzato?
A1: Sì, può essere contrassegnato con il tuo logo. Forniamo servizi OEM e ODM.
Q2: Qual è la lunghezza faccia a faccia del tubo flessibile per gas di tipo Union?
A2: La lunghezza da faccia a faccia può essere L130, L152, L203... Accettiamo anche lunghezze personalizzate in base alle vostre esigenze.
Q3: Potete fornire i disegni del tubo flessibile per gas di tipo Union?
A3: Sì, forniamo disegni dettagliati. Vi preghiamo di contattarci per ottenere il disegno del connettore flessibile del tubo.
Q4: Quali certificati del tubo flessibile per gas di tipo Union potete fornire?
A4: Forniamo certificati CE e ISO.
