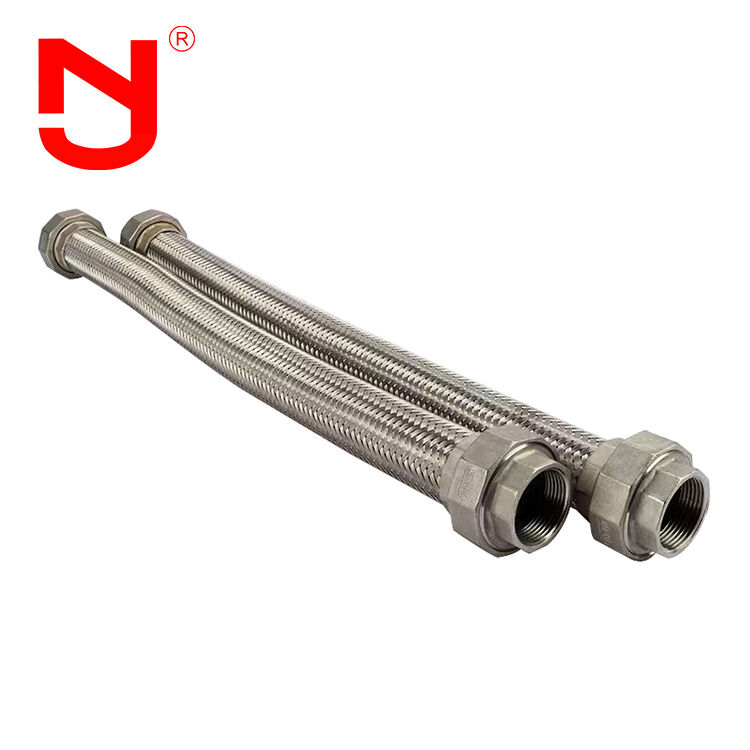

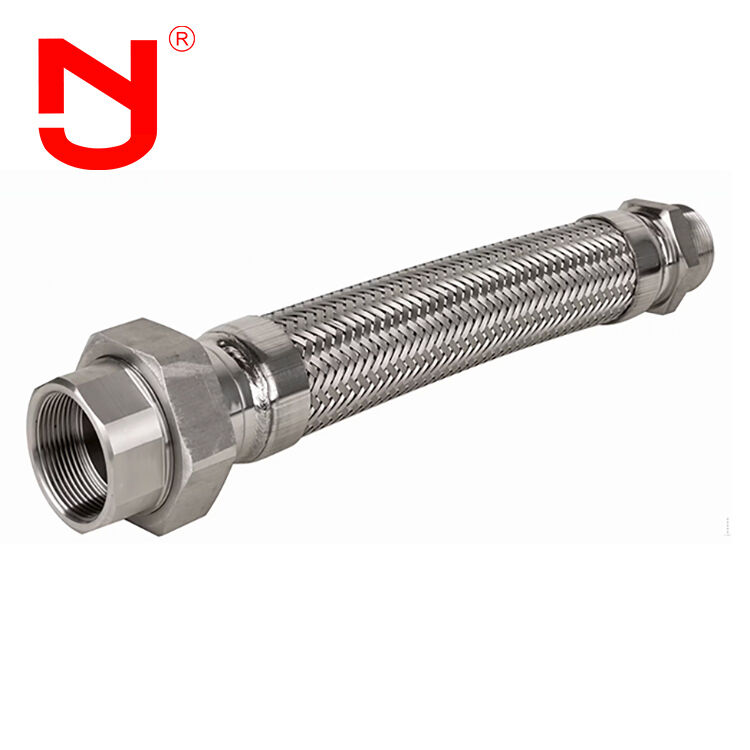

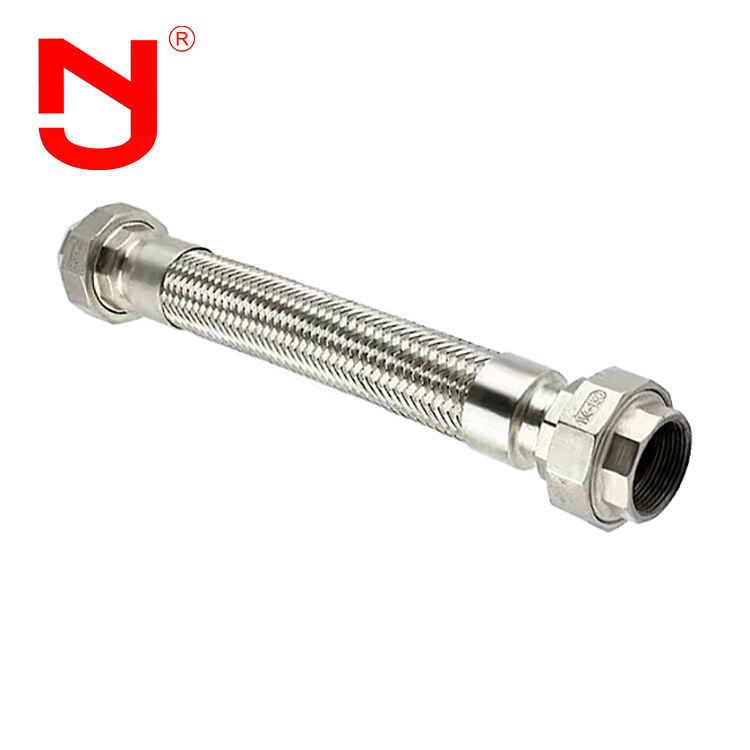

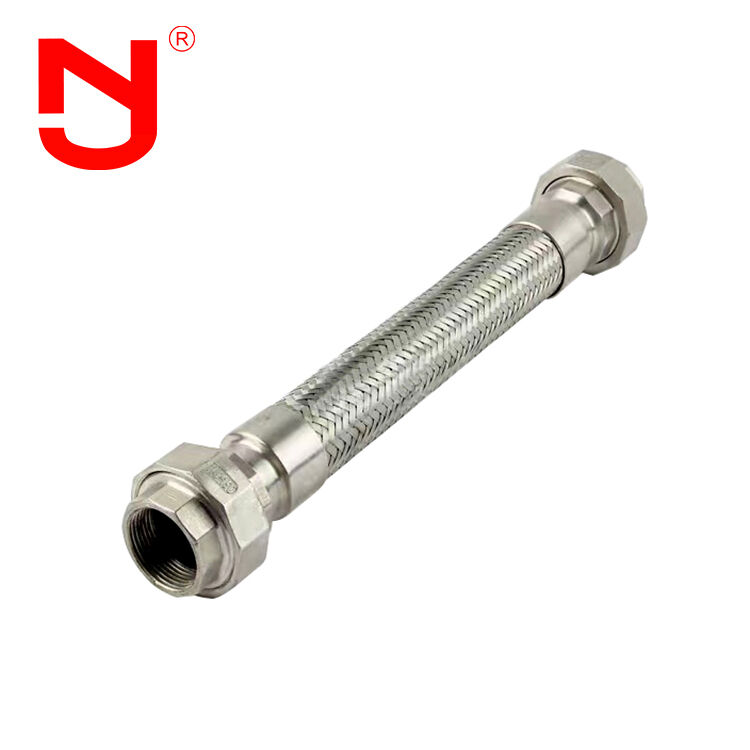

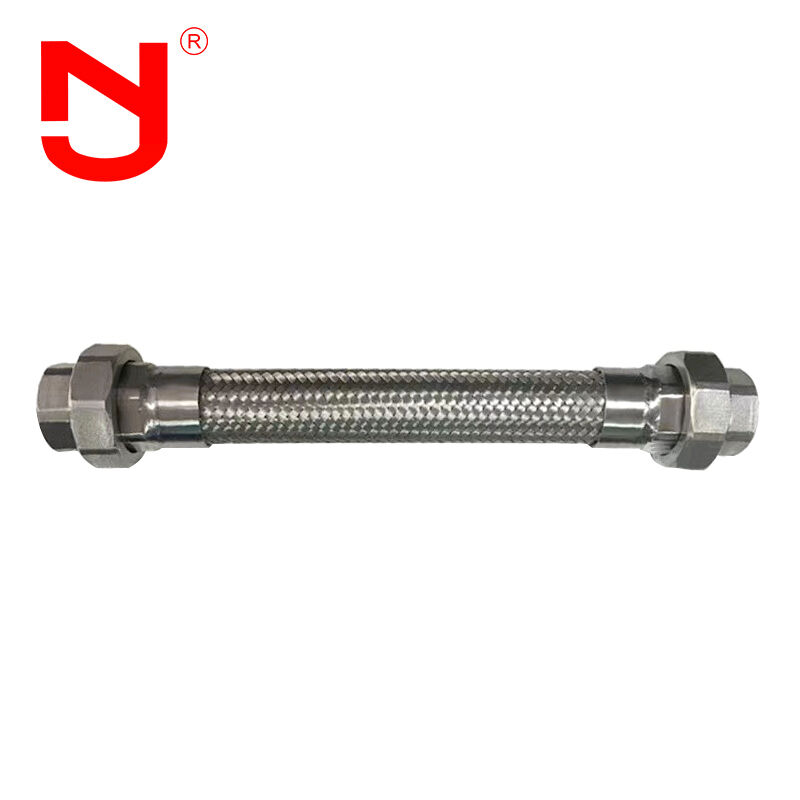

Tubo flessibile metallico in acciaio inossidabile a treccia con giunto a unione
Un tubo flessibile in acciaio inossidabile con giunto a unione è un componente di tubazione flessibile realizzato con un tubo interno corrugato in acciaio inossidabile con rinforzo a treccia in acciaio inossidabile, dotato di raccordi terminali di tipo a unione. È progettato per assorbire le vibrazioni, compensare l'espansione termica e correggere i piccoli disallineamenti nei sistemi di tubazioni, offrendo al contempo elevata resistenza, resistenza alla corrosione e prestazioni affidabili e a tenuta stagna in applicazioni industriali esigenti.
Caratteristiche di Prestazione
L'elemento elastico principale del giunto di dilatazione flessibile è il soffietto in acciaio inossidabile. Attraverso l'espansione e la flessione dei soffietti, il giunto di dilatazione flessibile accoglie il movimento della tubazione in direzione assiale, trasversale e angolare. Il giunto di dilatazione flessibile può svolgere i seguenti ruoli:
- Assorbe la deformazione termica assiale, trasversale e angolare della tubazione
- Riduce l'impatto delle vibrazioni delle apparecchiature sui sistemi di tubazioni
- Compensa la deformazione della tubazione causata da terremoti e cedimenti del terreno
Parametri Tecnici
Specifiche del Tubo Metallico
| Diametro (mm) |
Grado di Pressione (Mpa) |
Area Disponibile del Soffietto (c㎡) |
Diametro Esterno Massimo (mm) |
Lunghezza (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo di Fabbricazione
I tubi flessibili metallici a treccia con giunto a unione possono essere trasformati in diversi tipi in base alle diverse esigenze:
- Materiali del Corpo del Soffietto: Acciaio Inossidabile 304, 316L
- Materiali della Flangia: Acciaio al carbonio Q235, acciaio inossidabile 304, 316L
Jingning ha più di 17 anni di esperienza nella progettazione nella produzione di giunti di dilatazione flessibili, giunti di dilatazione in gomma, giunti a soffietto metallici, giunti di smontaggio, tubazioni e altri raccordi per tubi industriali. Il giunto di dilatazione flessibile soddisfa gli standard internazionali come GB, ISO, DIN, ANSI, BS, JIS e i requisiti speciali dei clienti.
Vantaggi del Prodotto
- Prezzi competitivi franco fabbrica
- 17 anni di esperienza nella produzione con 5 anni di esperienza nell'esportazione
- Controllo di qualità rigoroso che supera gli standard del settore
- Base di stampi personalizzata e specifiche OEM disponibili
- Campioni gratuiti forniti
- Ampio inventario mantenuto
Applicazioni
Grazie alla sua flessibilità, i connettori flessibili per tubi possono compensare la deformazione differenziale di temperatura o altre deformazioni tra apparecchiature e tubazioni, prevenire le vibrazioni, ridurre la spinta della tubazione sulle apparecchiature e adattarsi all'assestamento irregolare delle fondamenta dei serbatoi. I giunti di dilatazione flessibili sono ampiamente utilizzati nell'industria chimica, nella raffinazione del petrolio, nella produzione di energia, nell'industria leggera, nell'energia atomica, nella metallurgia, nei macchinari, nella strumentazione, nella costruzione navale, nell'aerospaziale e in altri settori. Con l'ampia applicazione di tubazioni di alimentazione e tubazioni di calore in ambito industriale e civile, i requisiti per i connettori flessibili per tubi continuano ad aumentare.
Domande Frequenti
Q1: Il tubo flessibile in acciaio inossidabile con giunto a unione può essere contrassegnato con un logo personalizzato?
A1: Sì, può essere contrassegnato con il tuo logo. Forniamo servizi OEM e ODM.
Q2: Qual è la lunghezza faccia a faccia del tubo flessibile in acciaio inossidabile con giunto a unione?
A2: Le lunghezze faccia a faccia standard includono L130, L152, L203. Accettiamo anche lunghezze personalizzate in base alle tue esigenze.
Q3: È possibile fornire disegni del tubo flessibile in acciaio inossidabile con giunto a unione?
A3: Sì, forniamo disegni tecnici. Vi preghiamo di contattarci per ricevere i disegni dei connettori flessibili per tubi.
Q4: Quali certificati è possibile fornire per il tubo flessibile in acciaio inossidabile con giunto a unione?
A4: Forniamo certificazioni CE e ISO.
