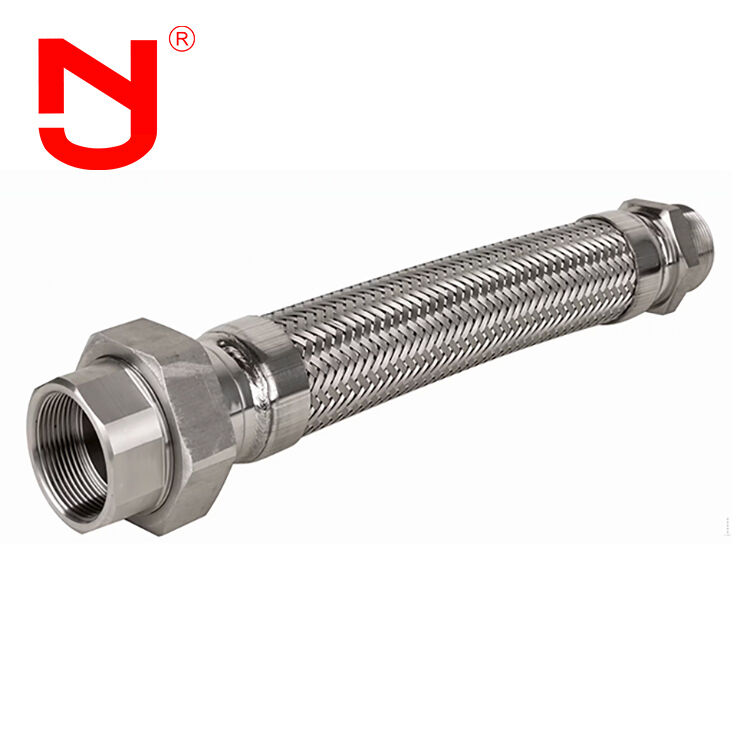

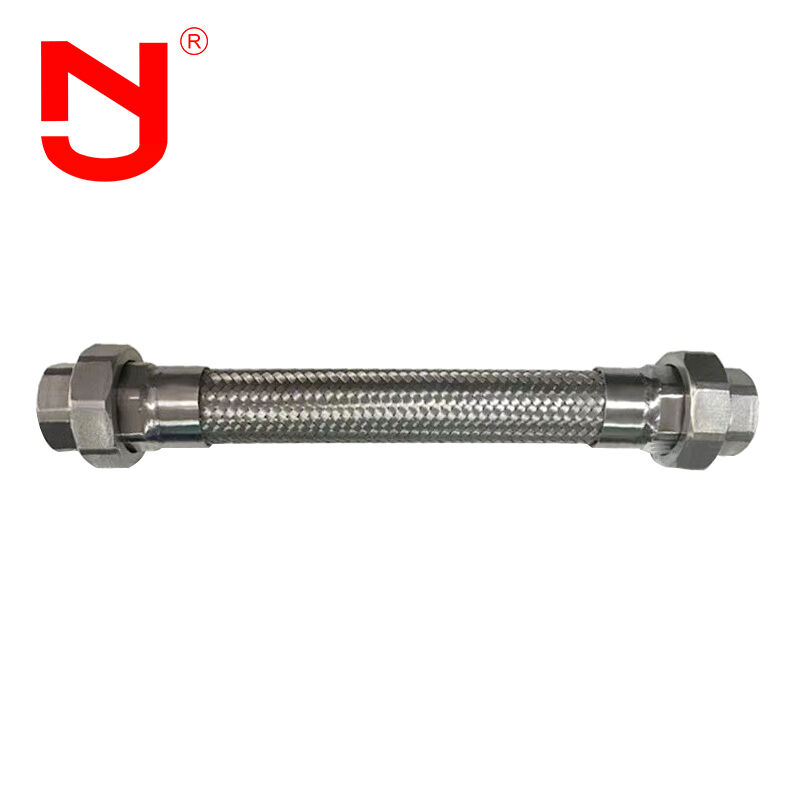

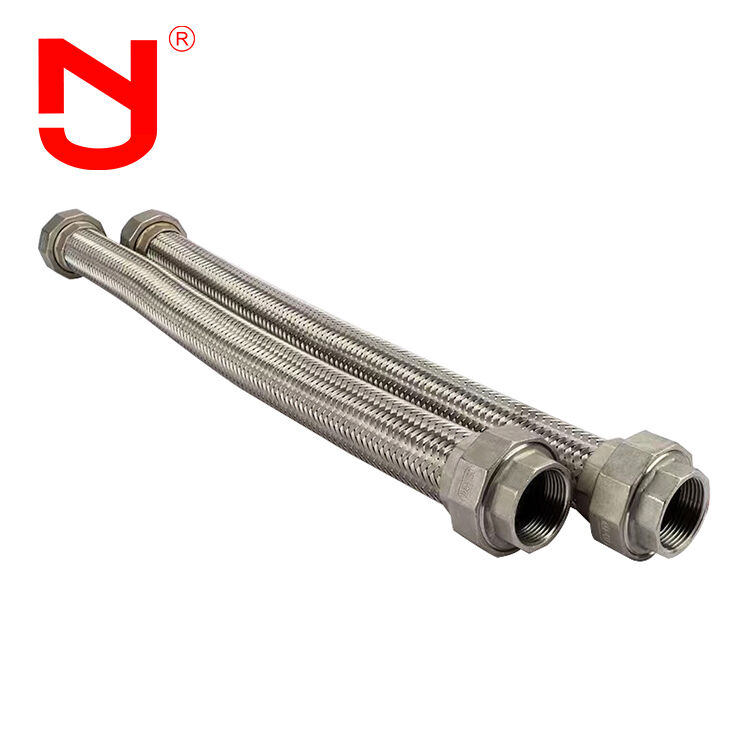

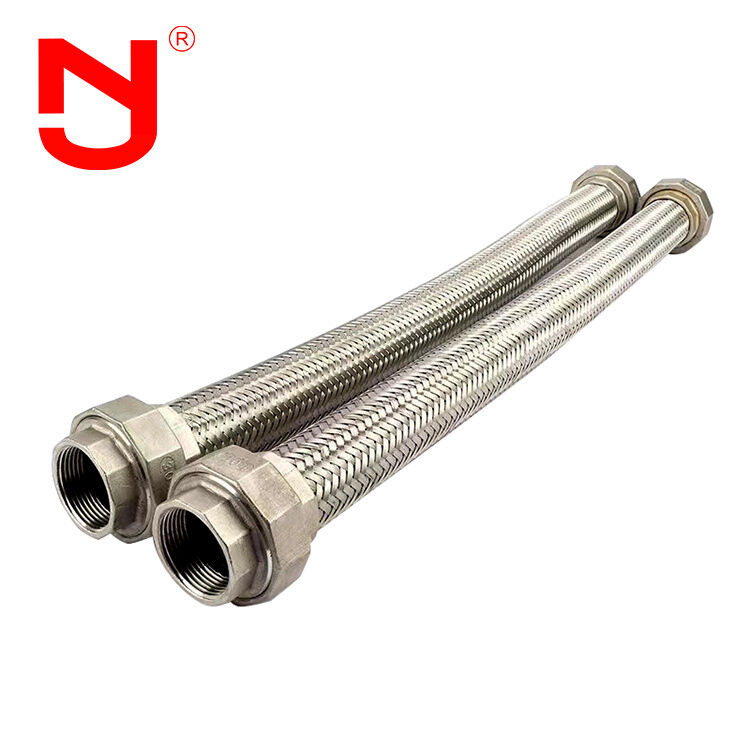

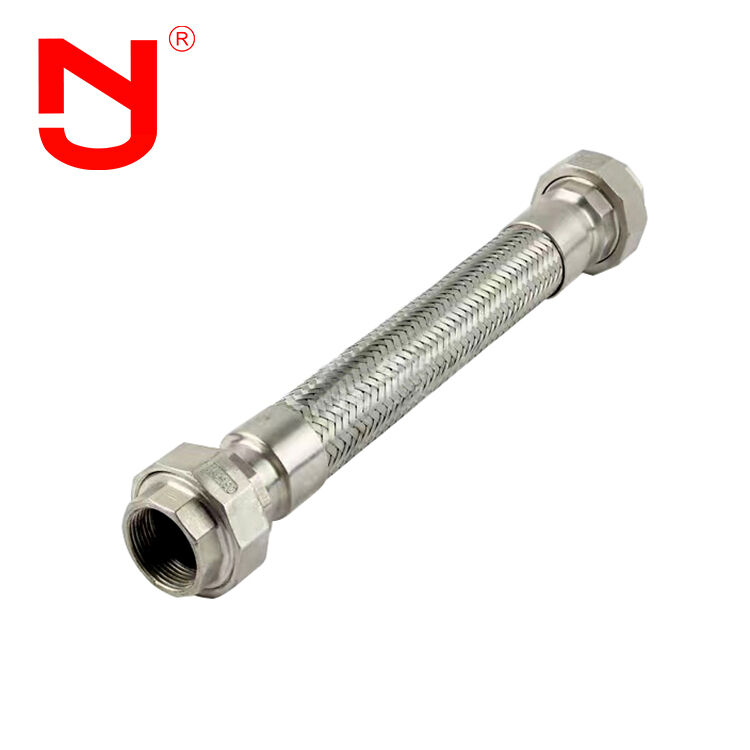

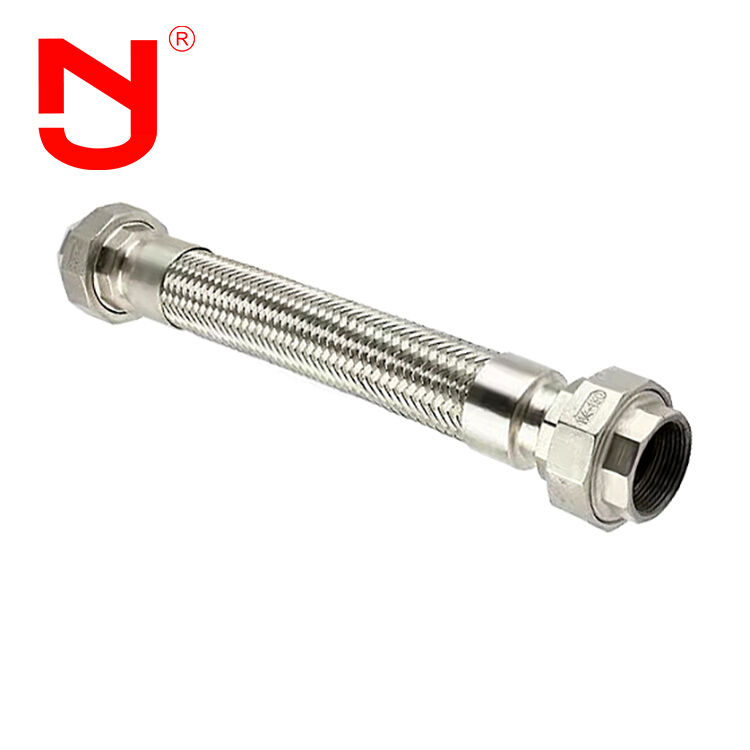

Connettori per tubi flessibili in metallo intrecciato di tipo a giunto
I connettori per tubi flessibili di tipo a giunto in acciaio inossidabile sono connettori per tubazioni flessibili costituiti da un tubo metallico corrugato in acciaio inossidabile rinforzato con una treccia esterna in acciaio inossidabile e dotato di collegamenti terminali di tipo a giunto. Sono progettati per adattarsi a vibrazioni, espansione termica e lievi disallineamenti nei sistemi di tubazioni, fornendo al contempo capacità di alta pressione, resistenza alla corrosione e collegamenti sicuri e a tenuta stagna per applicazioni industriali di fluidi e gas.
Caratteristiche di Prestazione
L'elemento elastico principale del giunto di espansione flessibile è il soffietto in acciaio inossidabile. Attraverso l'espansione e la flessione dei soffietti, il giunto di espansione flessibile si adatta al movimento della tubazione in direzione assiale, trasversale e angolare.
- Assorbe la deformazione termica assiale, trasversale e angolare delle tubazioni
- Riduce l'impatto delle vibrazioni delle apparecchiature sui sistemi di tubazioni
- Compensa la deformazione delle tubazioni causata dall'attività sismica e dall'assestamento del terreno
Specifiche Tecniche
Dati Principali del Tubo Metallico
| Diametro (mm) |
Grado di Pressione (Mpa) |
Area Disponibile del Soffietto (c㎡) |
Dimensione Massima del Diametro Esterno (mm) |
Lunghezza (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo di Fabbricazione
I connettori per tubi flessibili di tipo a giunto in acciaio inossidabile possono essere trasformati in diversi tipi in base a specifici requisiti applicativi.
Specifiche dei Materiali
- Corpo del Soffietto: Acciaio Inossidabile 304, 316L
- Materiali della Flangia: Acciaio al carbonio Q235, acciaio inossidabile 304, 316L
Jingning vanta oltre 17 anni di esperienza nella progettazione nella produzione di giunti di espansione flessibili, giunti di espansione in gomma, giunti a soffietto metallici, giunti di smontaggio e altri raccordi industriali per tubi. I nostri giunti di espansione flessibili soddisfano gli standard internazionali tra cui GB, ISO, DIN, ANSI, BS, JIS, nonché i requisiti personalizzati.
Vantaggi del Prodotto
- Prezzi competitivi diretti dalla fabbrica
- 17 anni di esperienza nella produzione con 5 anni di esperienza nell'esportazione
- Rigoroso controllo di qualità che supera gli standard del settore
- Specifiche di base dello stampo personalizzate e servizi OEM
- Campioni di prodotto gratuiti disponibili
- Ampio inventario per una consegna rapida
Applicazioni
Grazie alla loro flessibilità, questi connettori per tubi compensano la deformazione differenziale della temperatura e altri movimenti tra apparecchiature e tubazioni, prevengono la trasmissione delle vibrazioni, riducono la spinta delle tubazioni sulle apparecchiature e si adattano all'assestamento irregolare delle fondamenta dei serbatoi. I giunti di espansione flessibili sono ampiamente utilizzati in diversi settori, tra cui l'industria chimica, la raffinazione del petrolio, la produzione di energia, l'industria leggera, le applicazioni nucleari, la metallurgia, i macchinari, la strumentazione, i settori marittimo e aerospaziale.
Domande Frequenti
Q1: I connettori per tubi flessibili di tipo a giunto in acciaio inossidabile possono essere contrassegnati con un logo personalizzato?
A1: Sì, possono essere contrassegnati con il tuo logo. Forniamo servizi OEM e ODM completi.
Q2: Qual è la lunghezza faccia a faccia dei connettori per tubi flessibili di tipo a giunto in acciaio inossidabile?
A2: Le lunghezze faccia a faccia standard includono L130, L152, L203. Accettiamo anche specifiche di lunghezza personalizzate in base alle tue esigenze.
Q3: È possibile fornire disegni dei connettori per tubi flessibili di tipo a giunto in acciaio inossidabile?
A3: Sì, forniamo disegni tecnici dettagliati. Vi preghiamo di contattarci per disegni specifici dei connettori flessibili per tubi.
Q4: Quali certificati dei connettori per tubi flessibili di tipo a giunto in acciaio inossidabile potete fornire?
A4: Forniamo certificazioni CE e ISO per i nostri prodotti.
