Tubi flessibili metallici flessibili in acciaio inossidabile di tipo a giunto

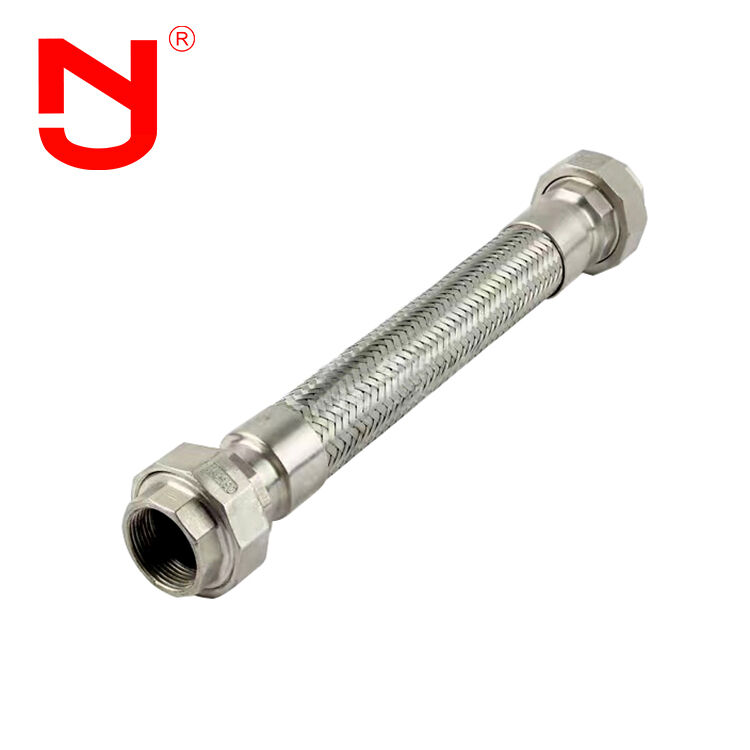

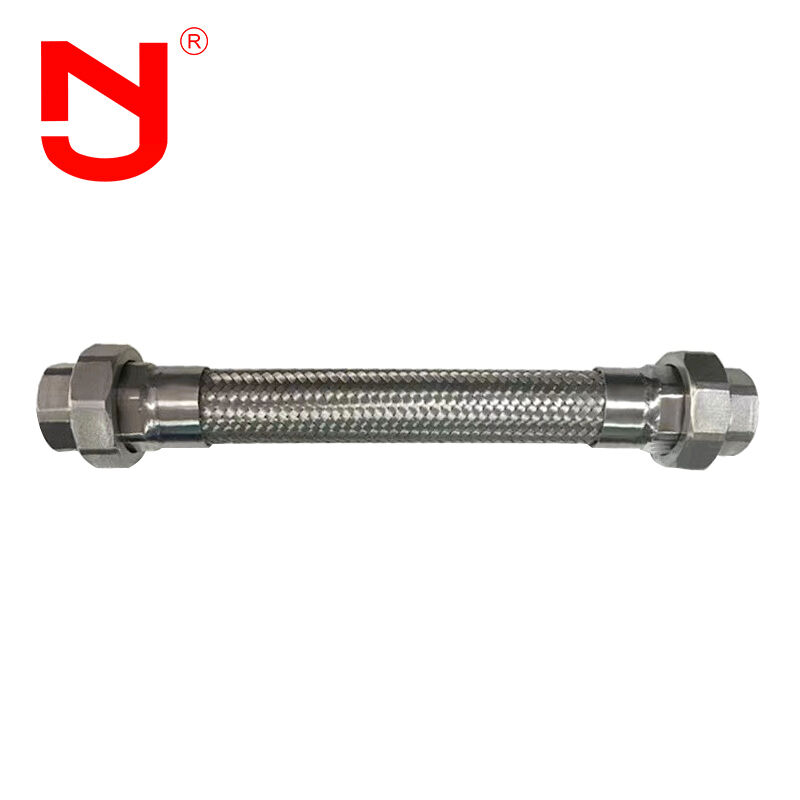

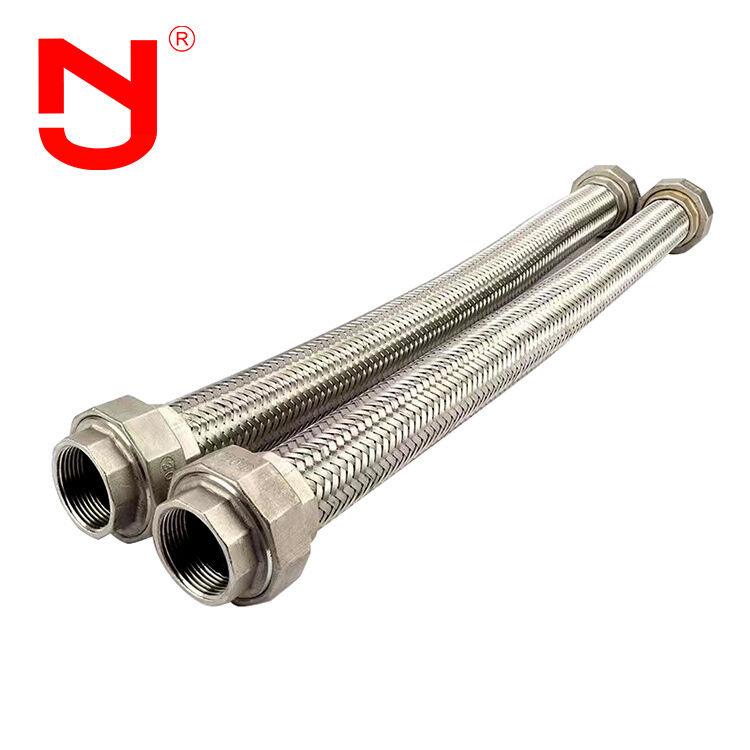

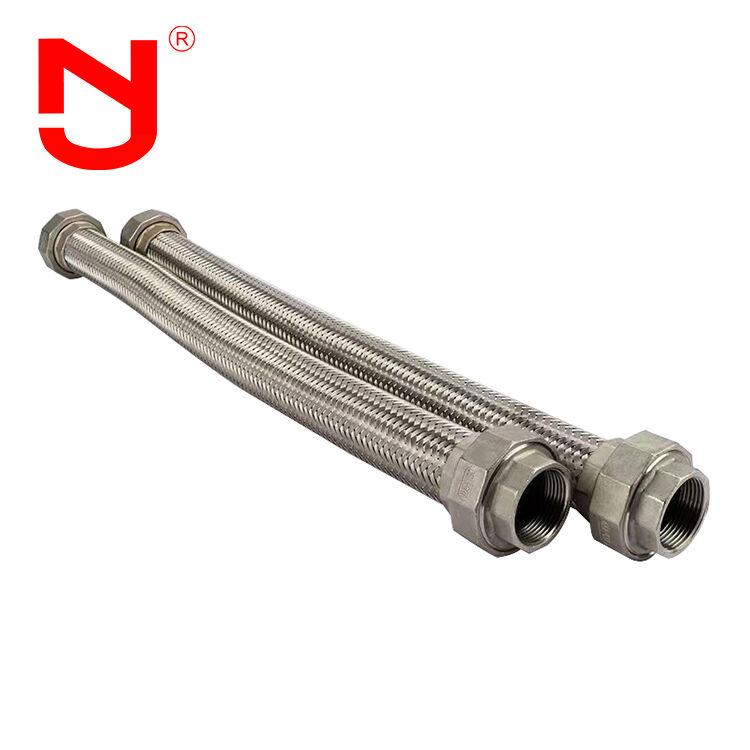

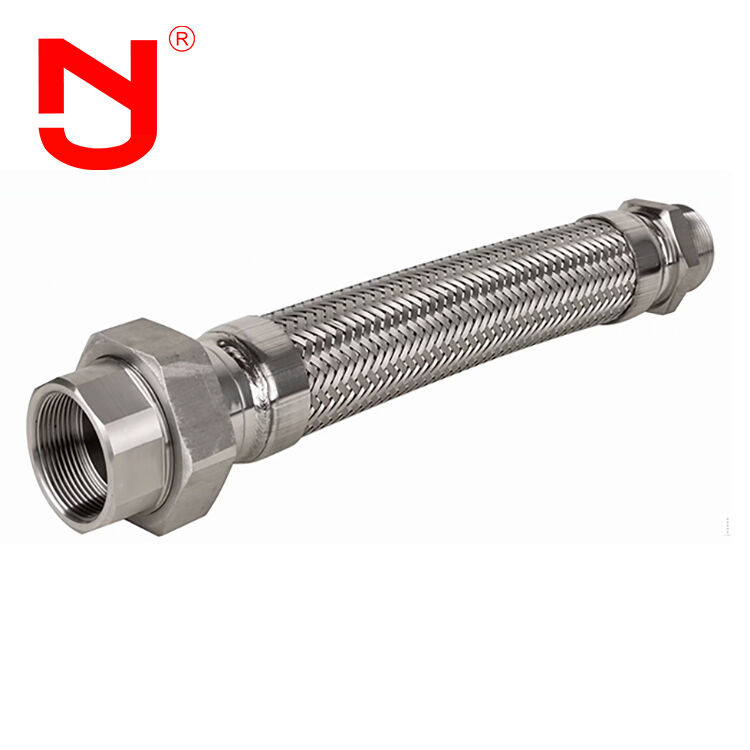

I tubi flessibili in acciaio inossidabile di tipo a giunto sono progettati con un tubo interno corrugato in acciaio inossidabile e un rinforzo intrecciato in acciaio inossidabile, con collegamenti terminali di tipo a giunto per un'installazione e una rimozione dirette. Questi tubi sono progettati per assorbire vibrazioni, espansione termica e disallineamento nei sistemi di tubazioni, offrendo al contempo un'eccezionale resistenza alla pressione, resistenza alla corrosione e prestazioni affidabili a tenuta stagna in applicazioni industriali esigenti.
Caratteristiche di Prestazione
Il componente elastico principale dei nostri giunti di espansione flessibili è il soffietto in acciaio inossidabile. Attraverso capacità di espansione e flessione, questi giunti si adattano ai movimenti delle tubazioni in direzioni assiali, trasversali e angolari, fornendo:
- Assorbimento della deformazione termica assiale, trasversale e angolare nelle tubazioni
- Assorbimento delle vibrazioni provenienti dalle apparecchiature, riducendo al minimo l'impatto sulle tubazioni
- Compensazione della deformazione delle tubazioni causata da attività sismica e assestamento del terreno
Specifiche Tecniche
| Diametro (mm) |
Grado di Pressione (MPa) |
Area disponibile del soffietto (cm²) |
Diametro esterno massimo (mm) |
Lunghezza (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processo di Produzione
I nostri tubi flessibili in acciaio inossidabile di tipo a giunto sono fabbricati per soddisfare i diversi requisiti applicativi con ingegneria di precisione e materiali di qualità.
Specifiche dei materiali:
• Corpo del soffietto: Acciaio inossidabile 304, 316L
• Materiali della flangia: Acciaio al carbonio Q235, acciaio inossidabile 304, 316L
Con oltre 17 anni di esperienza nella progettazione nella produzione di giunti di espansione flessibili, giunti di espansione in gomma, giunti a soffietto metallici e raccordi per tubi industriali, i prodotti JINGNING sono conformi agli standard internazionali tra cui GB, ISO, DIN, ANSI, BS, JIS e requisiti personalizzati.
Vantaggi del prodotto
- Prezzi competitivi diretti dalla fabbrica
- 17 anni di esperienza nella produzione con 5 anni di esperienza nell'esportazione
- Ispezioni di qualità rigorose che superano gli standard del settore
- Configurazioni di base dello stampo personalizzate e servizi OEM
- Campioni di prodotto gratuiti disponibili
- Ampio inventario per disponibilità immediata
Applicazioni Industriali
Grazie alla loro eccezionale flessibilità, i nostri connettori flessibili per tubi compensano efficacemente i differenziali di temperatura e altre deformazioni tra le apparecchiature e le tubazioni. Prevengono la trasmissione delle vibrazioni, riducono la spinta delle tubazioni sulle apparecchiature e si adattano all'assestamento irregolare delle fondamenta dei serbatoi. Questi giunti di espansione flessibili sono ampiamente utilizzati nei settori della lavorazione chimica, della raffinazione del petrolio, della produzione di energia, dell'industria leggera, delle applicazioni nucleari, della metallurgia, dei macchinari, della strumentazione, del settore marittimo e aerospaziale. Poiché le applicazioni industriali e civili delle tubazioni di energia e calore continuano ad espandersi, la domanda di connettori flessibili per tubi ad alte prestazioni continua a crescere.
Domande Frequenti
Q1: I tubi flessibili in acciaio inossidabile di tipo a giunto possono essere contrassegnati con un logo personalizzato?
A1: Sì, forniamo servizi OEM e ODM completi, inclusa la marcatura del logo personalizzato.
Q2: Qual è la lunghezza faccia a faccia dei tubi flessibili in acciaio inossidabile di tipo a giunto?
A2: Le lunghezze standard includono L130, L152, L203, con lunghezze personalizzate disponibili per soddisfare requisiti specifici.
Q3: È possibile fornire disegni dei tubi flessibili in acciaio inossidabile di tipo a giunto?
A3: Sì, forniamo disegni tecnici dettagliati. Vi preghiamo di contattarci per la documentazione specifica del connettore flessibile per tubi.
Q4: Quali certificati dei tubi flessibili in acciaio inossidabile per gas di tipo a giunto è possibile fornire?
A4: Forniamo certificazioni CE e ISO per garantire la qualità e la conformità dei prodotti.
