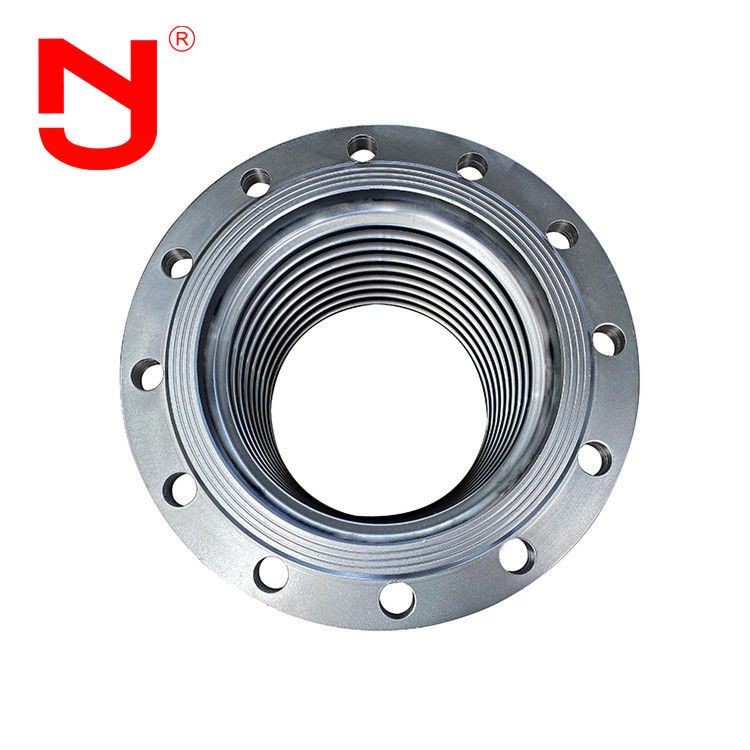

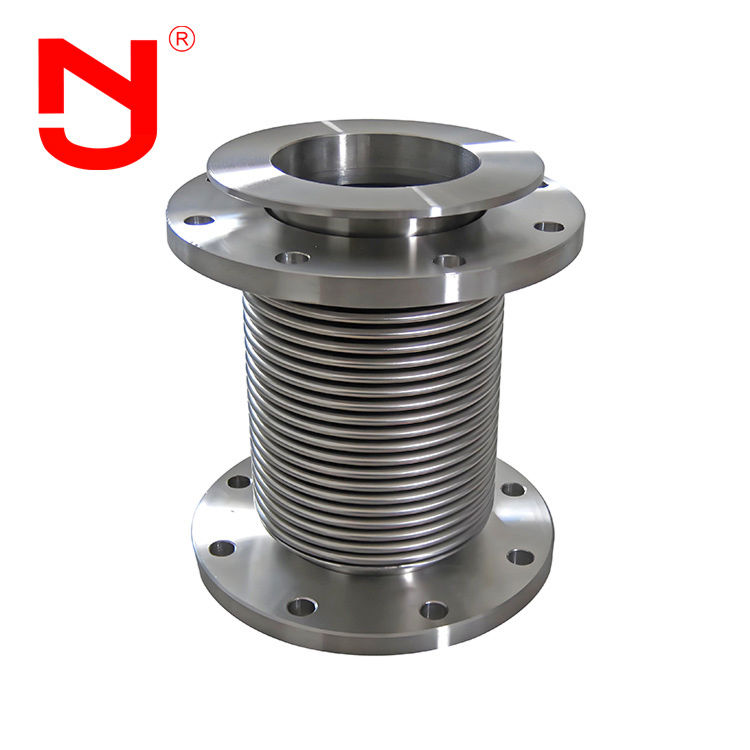

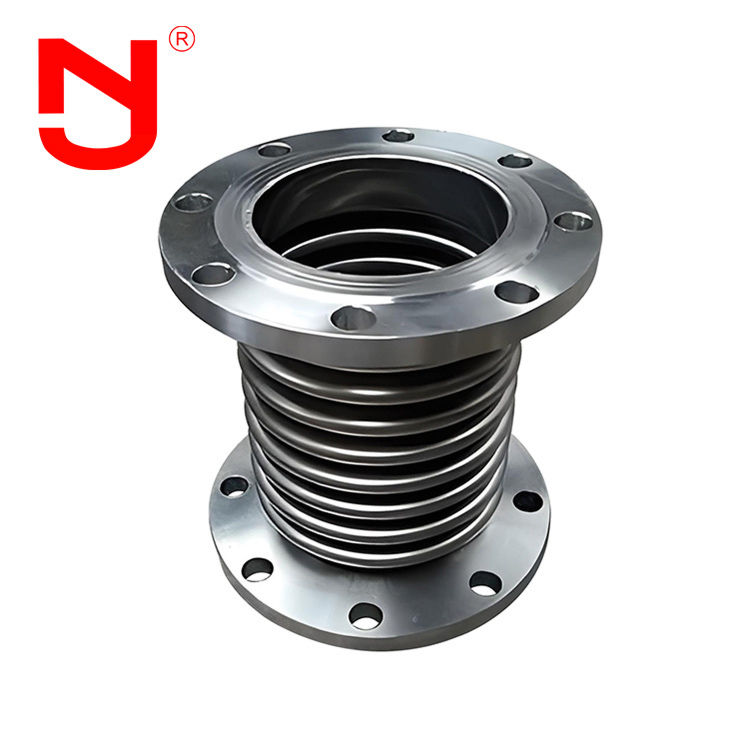

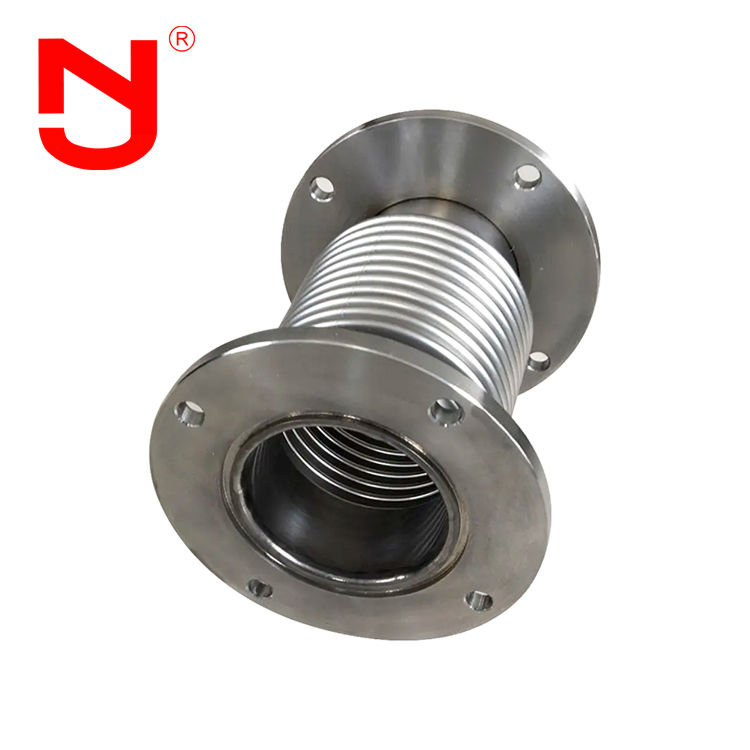

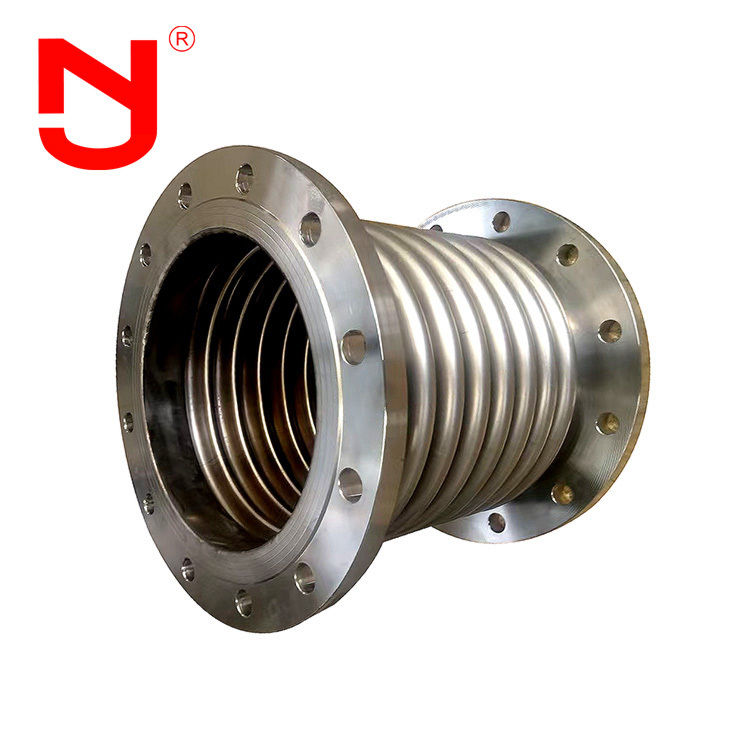

Bellows flange SS316 giunto di espansione del tubo ad alta resistenza alla temperatura
Bellows Flange è un connettore flessibile pre-flanged realizzato principalmente in acciaio inossidabile 316.di una lunghezza di 20 mm o più, ma non superiore a 30 mm,.
Caratteristiche della flangia di Bellows
- compensare la deformazione termica assiale, trasversale e angolare della condotta di assorbimento.
- L'espansione e la contrazione del compensatore ondulato facilitano l'installazione e lo smontaggio dei condotti delle valvole
- Assorbire le vibrazioni dell'apparecchiatura e ridurre l'impatto delle vibrazioni dell'apparecchiatura sulle condotte.
- Assorbire la deformazione delle condotte causata da terremoti e penetrazioni.
Parametro tecnico della flangia dei baccelli
|
Dati principali di Bellows Flange
|
|
|
Grado di pressione
(Mpa) |
Superficie disponibile di cespugli
(cm2)
|
Dimensione massima del diametro esterno
(mm)
|
Distanze
(mm)
|
| 1.0 |
1.6 |
2.5 |
Flanco
|
Tubo
|
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
Nota: se il mezzo è costituito da sostanze a base di olio, acide o alcaline, e se vi sono requisiti particolari per la temperatura di lavoro, è possibile personalizzarlo inviando una lettera o un disegno.Si prega di specificare quando si ordina.
Bellows Flange I dettagli mostrano
Processo di produzione di Bellows Flange
Sai come si fa una flange di Bellows di alta qualità Vediamo con Jingning.
Bellows Flange può essere elaborata in diversi tipi in base a diverse esigenze
◆ Flanchetta di gonfiaggio Corpo di gonfiaggio: acciaio inossidabile 304, 316L.
◆ Bellows Flange flange Materiali: acciaio al carbonio Q235, acciaio inossidabile 304, 316L.
Jingning ha più di 17 anni di esperienza di progettazione nella fabbricazione di giunti di espansione flessibili, giunti di espansione in gomma, giunti di folio di metallo, giunti di smontaggio,tubi e altri accessori per tubi industriali- La b- l'espansionesoddisfa le norme internazionali quali GB, ISO, DIN, ANSI, BS, JIS e i requisiti specifici dei clienti.
Bellows Flange vantaggi
1Bellows Flange. è il prezzo franco fabbrica
217 anni di esperienza nella produzione, 5 anni di esperienza nell'esportazione
3- La b- l'espansioneha una rigorosa ispezione della qualità, e la qualità supera di gran lunga lo standard del settore.
4. varie specifiche di b- l'espansionepersonalizzazione della base dello stampo e OEM
5. Libero b- l'espansionecampioni
6- Grandi scorte di b- l'espansione
Bellows Flange Applicazione
A causa della sua flessibilità, b- l'espansionepuò compensare la deformazione o altra deformazione della differenza di temperatura tra l'apparecchiatura e la condotta, prevenire le vibrazioni, ridurre la spinta della condotta sull'apparecchiatura,e adattarsi alla liquidazione irregolare della fondazione del serbatoio di olioIl bellows di espansione può essere ampiamente utilizzato nell'industria chimica, raffinazione del petrolio, energia elettrica, industria leggera, energia atomica, metallurgia, macchinari, strumenti, nave, aerospaziale e altri dipartimenti.Con l'ampia applicazione di condotte elettriche e condotte di calore nel settore industriale e civile, il fabbisogno di espansione del soffio è sempre maggiore.
I nostri servizi
1.24 ore online
2- Sono stati forniti campioni gratuiti
3.Supporta la personalizzazione
4.Fornire disegni
5.Multipli stili di pagamento tra cui scegliere
6- Ispezione di fabbrica (materiale, specifiche, quantità, pressione, imballaggio)
7.Lungo periodo di garanzia
8.Imballaggio adatto al trasporto
Domande frequenti
Q1:La flangia Bellows può essere contrassegnata con un logo personalizzato?
A1:Sì, può essere contrassegnato con il tuo logo. Potremmo fornire il servizio OEM & ODM.
Q2:Qual e' la lunghezza faccia a faccia di Bellows Flange?
A2:La lunghezza faccia a faccia può essere L130, L152, L203... potremmo anche accettare lunghezza personalizzata secondo le vostre esigenze.
Q3:Puoi fornire disegni di Bellows Flange?
A3:Sì, potremmo fornire disegni per voi.- l'espansione.
Q4:Possiamo avere un campione di Bellows Flange?
A4:Sì, potremmo fornirle dei campioni per testare la qualità.
