Luogo di origine:
La Cina
Marca:
JINGNING
Certificazione:
CE，ISO
Numero di modello:
RFJD
Contattaci
Video

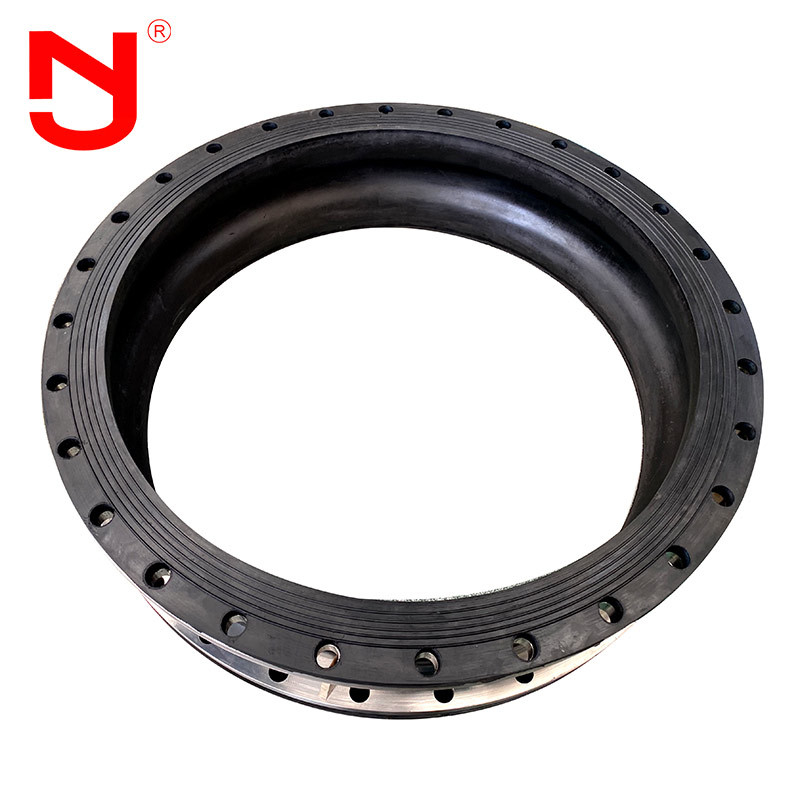

I soffietti flangiano jiont

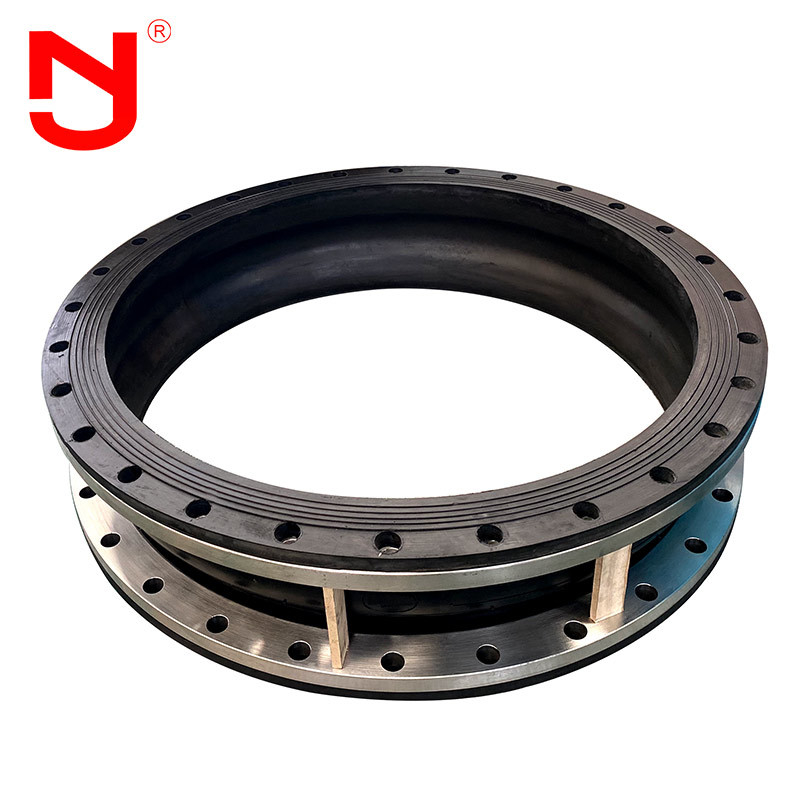

Il dispositivo di limite dei soffietti flangia giunto ragionevolmente sarà abbinato con il giunto di gomma flessibile. Quando è usato per il collegamento generale delle condutture o delle condutture con i requisiti di spostamento, lo spostamento di posizionamento può essere limitato. Quando il giunto di gomma flessibile è collegato con la pompa e la valvola, un dispositivo di limite sarà installato sul giunto di gomma per trasferire la forza. È un sostituto ideale per il giunto d'acciaio della trasmissione della forza.
Le caratteristiche di prestazione dei soffietti flangiano unito
1. Resistenza della pressione eccellente della rottura.
2. Prestazione eccellente di riduzione di assorbimento e di rumore di scossa
3. Compensi il maggior allungamento, la compressione, la laterale ed il movimento angolare.
I dati tecnici dei soffietti flangiano unito
| CHARACTRISTICS GENERALE | |
| Diametro nominale | DN15-DN3000 |
| Pressione di esercizio | PN6-PN25 |
| Temperatura di lavoro | -20℃-140℃ |
| Medium di funzionamento | Acqua, olio, acido, alcali |
|
I dati principali dei soffietti flangiano unito |
||||||
|
Diametro nominale (DN)
|
Lunghezza
|
Spostamento assiale (millimetri)
|
Spostamento orizzontale
|
Angolo di deviazione
|
||
|
millimetro
|
pollice
|
millimetro
|
Estensione
|
Compressione
|
millimetro
|
° (a1+a2)
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15°
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
Nota: Per selezionare il giunto di gomma flessibile di limite stridente adeguato, è critico capire la compatibilità con i materiali selezionati, la temperatura completa, pressione di media e le gamme di vuoto, movimenti hanno richiesto e dimensioni fra le flange del tubo. Con questi informazioni, gli ingegneri elettronici di JINGNING possono assistere nella determinazione del giunto di dilatazione ideale per tutta l'applicazione.
I soffietti flangiano flusso unito di produzione
Conoscete come è i soffietti di un'alta qualità giunto di flangia che ha fatto? Vediamo con JINGNING.
I soffietti flangiano l'applicazione unita
I soffietti flangiano giunto sono ampiamente usati in nuovi giunti, la desolforazione della conduttura e rimozione di polvere, rifornimento idrico e drenaggio, l'industria chimica, tutela dell'acqua e l'idropotenza ed altre industrie. È usata per trasportare l'aria, l'aria compressa, l'acqua, l'acqua di mare, il petrolio, l'acido, l'alcali, ecc. - 15 a ℃ ~ ℃ 115. Il giunto ha fatto di gomma speciale può anche essere usato per trasportare i media o il petrolio di cui sopra, acido concentrato, alcali concentrato e prodotti solidi sopra - 30 ℃ ~ ℃ 250.
