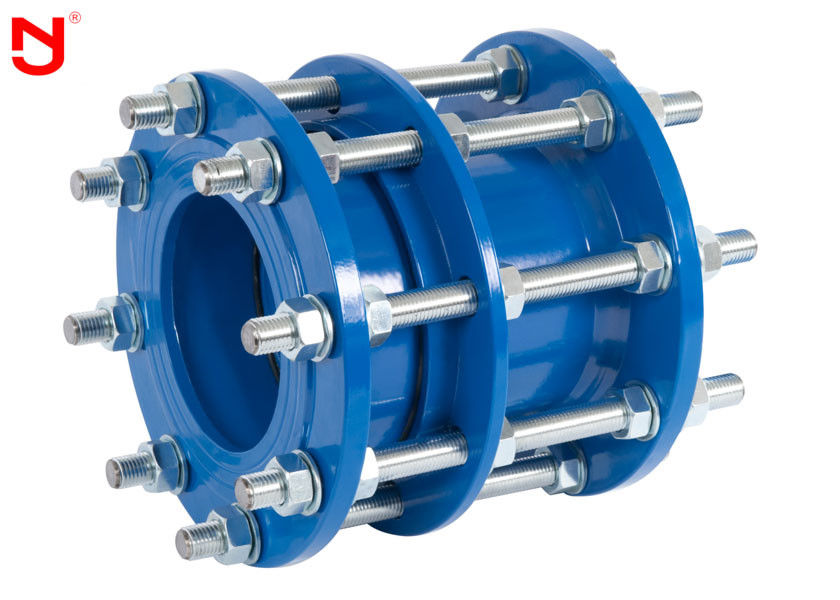

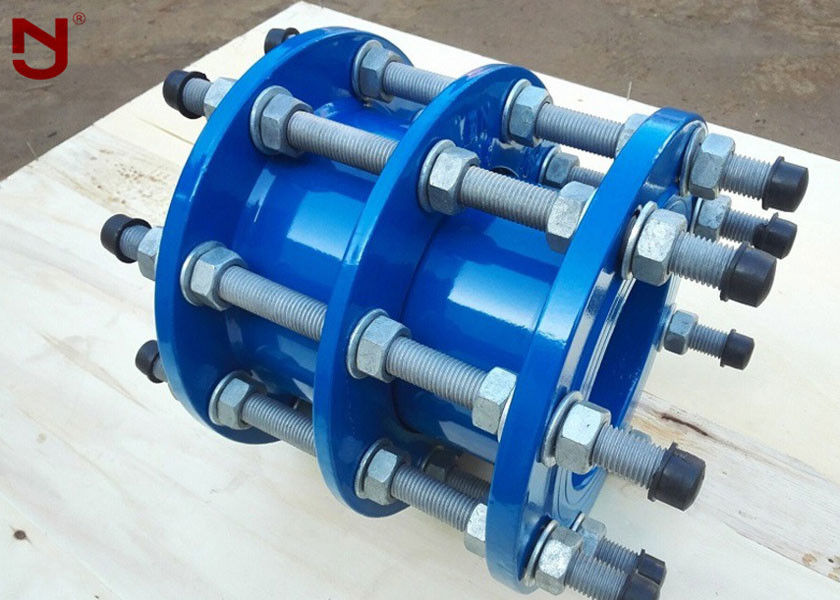

Flusso telescopico a doppia flangia con bulloni e dadi
EPDM Pipe Disassembly Joint, Disassembly Joint Coupling per Flanged Butterfly Valve
Le giunture di smontaggio svolgono un ruolo determinante nella progettazione e nella disposizione delle condotte e delle valvole, costituendo un aiuto essenziale durante l'installazione e la rimozione delle sezioni e delle valvole.senza giunto di smontaggio che offra regolazione longitudinaleInfatti, grazie a questa regolabilità dell'insieme di smontaggio, la valvola può essere montata accanto all'insieme di smontaggio,e il giunto di smontaggio può essere regolato alla lunghezza esatta richiesta prima di essere saldamente collegato alle flange.
La sequenza inversa viene utilizzata per lo smontaggio, in cui il riassetto della lunghezza del giunto di smontaggio crea spazio sufficiente per allentare e rimuovere la valvola.la giunzione di smontaggio garantisce una rapida installazione e rimozione, contribuendo così ad aumentare l'efficienza e riducendo le operazioni sul cantiere e i tempi di fermo.Alcuni tipi di giunti di smontaggio sono adatti anche per l'uso senza restrizioni in condotte flessibiliInfine, i giunti di smontaggio possono essere utilizzati per riempire le lacune, ad esempio quando una pompa installata in posizione fissa deve essere collegata a un tubo che spunta da una parete.
giuntura di esposizione in ghisa a flangia universale
C2F giunto di smantellamento
CC2F giunto a doppia flangia di alimentazione
BF giunzione di espansione limitata a flangia singola
AF giunzione flessibile a flange sciolta
articolazione telescopica
| Dimensioni della giunzione di smontaggio |
DN50-DN2000 |
| Grado di pressione delle articolazioni di smontaggio |
PN10,PN16,PN25 |
| Materiale di bulloni, dadi e lavastoviglie: |
Acciaio al carbonio di grado 4.8 con rivestimento in zinco, rivestimento in epossidi o rivestimento in dacromet; o in acciaio inossidabile su richiesta del cliente. |
| Materiale per la legatura |
Acciaio al carbonio di grado 4.8 con rivestimento in zinco, rivestimento in epossidi o rivestimento in dacromet; o in acciaio inossidabile su richiesta del cliente. |
| Materiale della guarnizione |
Per acqua o gas: NBR grado A
Per acqua potabile: gomma EPDM conforme alla norma BS2494:1990 tipo W
Per l'acqua potabile e le acque reflue: grado F SBR |
| Rivestimento di smontaggio |
Rivestimento epoxidico a fusione all'interno e all'esterno, o verniciatura in bitume su richiesta del cliente. |
| Applicazione |
Edilizia, approvvigionamento idrico, industria pesante, refrigerazione, servizi igienici, idraulici, ecc.
|
|
DN
|
Pipe Dia.
|
Dimensioni dell'articolazione della flange
|
Dimensione dell'impianto
|
Espansione δ
|
Peso (kg)
|
|
|
|
Flancella esterna.
|
Dia. del foro del bullone
|
Bolt
|
Max.
|
Min.
|
|
|
|
|
|
|
|
- No, no, no, no.
|
Spessore
|
|
|
|
|
|
65
|
76
|
185
|
145
|
4
|
18
|
220
|
180
|
40
|
13.1
|
|
80
|
89
|
200
|
160
|
8
|
20
|
220
|
180
|
40
|
15.0
|
|
150
|
168
|
285
|
240
|
8
|
22
|
220
|
180
|
40
|
33.8
|
|
200
|
219
|
340
|
295
|
8
|
24
|
220
|
180
|
40
|
41.0
|
|
250
|
273
|
395
|
350
|
12
|
24
|
220
|
180
|
40
|
55.1
|
|
300
|
325
|
445
|
400
|
12
|
24
|
245
|
195
|
50
|
68.3
|
|
400
|
426
|
565
|
515
|
16
|
26
|
245
|
195
|
50
|
101.3
|
Domande frequenti:
D: Puoi produrre il prodotto secondo le esigenze del cliente?
R: Sì, possiamo realizzarlo con le vostre esigenze esatte.
D: Quali sono i termini di pagamento?
A: T/T (30% a vista, il restante 70% sarà pagato prima della consegna), L/C a vista
D: Accettate ordini in piccole quantità?
R: Certo che si'.
D: E qual è il tempo di spedizione e consegna?
A: Via mare o via aerea. Normalmente da 7 a 14 giorni per la consegna, a seconda della quantità dell'ordine.
D: Posso visitare la vostra fabbrica prima dell'ordine?
A: Sì, benvenuti alla nostra fabbrica per controllare la qualità.
D: Dov'è il porto di carico più vicino?
R: Shanghai, Qingdao, Tianjin o Guangzhou, Cina.
Q: Come si può garantire la qualità o qualsiasi garanzia?
R: In caso di problemi di qualità durante l'uso, tutti i prodotti possono essere restituiti o secondo le richieste del consumatore.
D: Possiamo scegliere materiale diverso?
A: Sì, il materiale può essere scelto secondo le vostre esigenze.

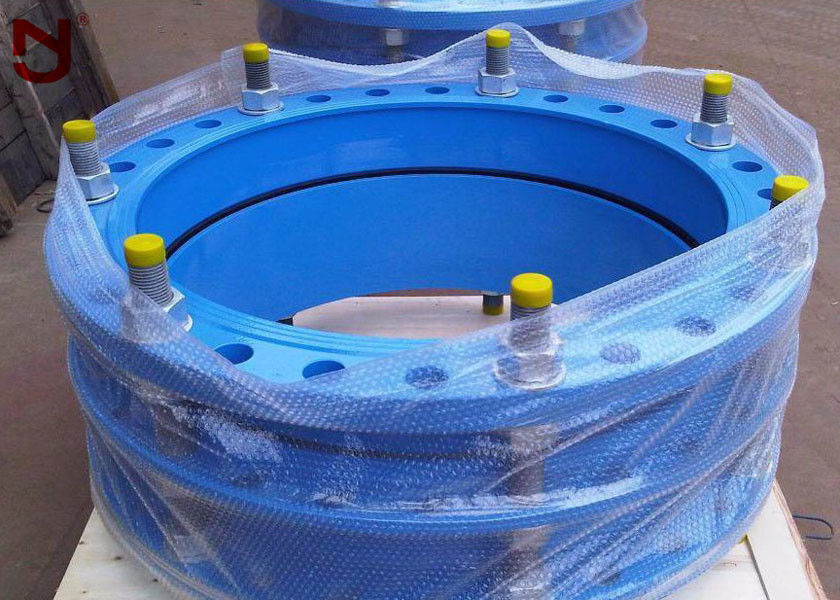

D: E cosa hai in valigia?
