Dimensione: | DN50----DN1000 | Materiale dei soffietti: | SS304, SS316, SS321 |
---|---|---|---|
Norma della flangia: | BACCANO, BS, ANSI, JIS, AS | Materiale della flangia: | Acciaio inossidabile, acciaio al carbonio |
Evidenziare: | tubo flessibile intrecciato inossidabile,connettore del tubo flessibile |

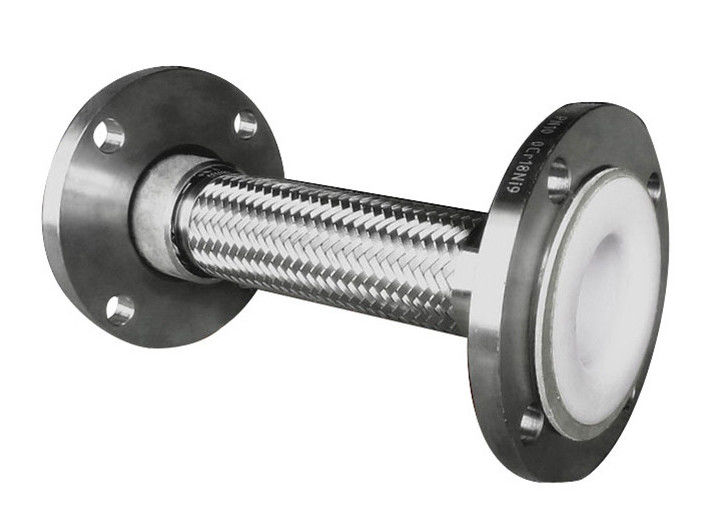

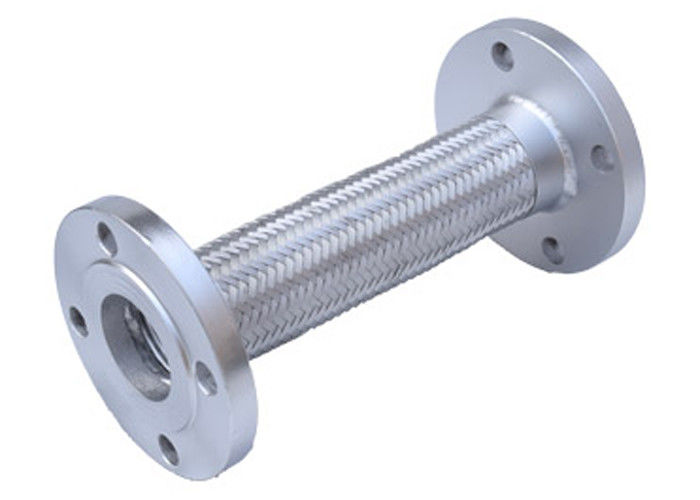

Che cosa è le caratteristiche del nostro tubo flessibile del metallo?
1. curvatura facilmente e facile installare.
2. Può da sopportare la resistenza della corrosione e la resistenza al calore forte, materiali di acciaio inossidabile può essere usata sicuro per anni.
3. L'esterno è coperto di cavo di acciaio inossidabile intrecciato, ha alta portata.
4. applicato alla regione ripetuta nelle aree ad alta temperatura, buona prestazione di moto di anti-affaticamento.
5. il diametro e la lunghezza, saldata sull'estremità del tubo flessibile possono essere prodotti come varietà del requirement.a del cliente di configurazioni del montaggio di estremità come infilato (sia NPT che BSP); flange fisse e di galleggiamenti (acciaio inossidabile ed acciaio al carbonio); collegamento di saldatura del collo e montaggi rapidi.
Il centro interno: Acciaio inossidabile ondulato
Le forze del centro di acciaio inossidabile del tubo flessibile del metallo flessibile sono disponibili in 304, 321 ed acciaio inossidabile 316L
Tubatura di acciaio inossidabile formata nelle ondulazioni parallele ad una un altro
Opzione elicoidale/complicata disponibile su richiesta
Il centro esterno: Strati intrecciati di acciaio inossidabile
Tubo flessibile ondulato del centro dell'acquisto senza gli strati, singolo o doppio intrecciato
Gli strati esterni della treccia del tubo flessibile del metallo flessibile hanno fatto da acciaio inossidabile 304
Che cosa è lo stato del nostro tubo flessibile del metallo?
Tipo di collegamento |
Accoppiamento/saldatura flangiati/infilati/rapidi |
Materiale del tubo flessibile |
Ss304/ss316/ss321 |
Diametro |
DN6-DN700 |
Pressione |
6bar-25bar |
Temperatura |
-196℃~+600℃ |
Lunghezza |
Secondo la vostra richiesta |
Spessore |
5mm-20mm |
Per progettare correttamente un'assemblea di tubo flessibile del metallo per un'applicazione particolare, i seguenti parametri progettuali devono essere determinde:
1. temperatura-----Dovreste fornirci informazioni come la temperatura a cui l'assemblea è aproper esposto misura.
2. dimensione-----Il diametro dei collegamenti in cui l'assemblea sarà installata è necessario fornire.
3. media-----Ciò è improtant poiché dovete essere sicuro che le componenti dell'assemblea sono chimicamente compatibili con i media che passano attraverso il tubo flessibile come pure l'ambiente in cui il tubo flessibile è installato.
4. pressione-----identifichi la pressione interna a cui l'assemblea sarà esposta. Questi informazioni isimportant determinare se l'assemblea è abbastanza forte per l'applicazione.
5. Indenify i montaggi di estremità necessari-----Ciò è richiesta poiché i montaggi per l'assemblea devono essere toproperly adatto scelto il collegamento accoppiamento.
Che cosa è il parametro del nostro tubo flessibile del metallo?
Parametro tecnico del tubo flessibile intrecciato metallo | |||||||
Termine nominale diametro DN |
Diametro interno (millimetro) |
Diametro esterno | Raggio di piegamento minimo | Pressione di esercizio | |||
Soffietti | Maglia della treccia | Elettricità statica | Dinamico | Singola maglia della treccia | Doppia maglia della treccia | ||
8 | 8,8 | 13,2 | 14,4 | 50 | 110 | 15 | 20 |
10 | 11,7 | 16,5 | 17,7 | 65 | 145 | 185 | 20 |
15 | 13,5 | 19,5 | 21,1 | 80 | 180 | 18 | 20 |
20 | 20,0 | 27 | 28,6 | 120 | 270 | 10 | 15 |
25 | 27,0 | 34,5 | 36,1 | 160 | 360 | 6,3 | 10 |
32 | 32,0 | 40 | 41,6 | 175 | 400 | 4,0 | 6,3 |
40 | 39,6 | 52 | 53,6 | 225 | 510 | 4,0 | 6,3 |
50 | 49,7 | 62 | 63,6 | 280 | 640 | 3,0 | 5,0 |
65 | 61,2 | 80,2 | 81,8 | 410 | 915 | 3,0 | 5,0 |
80 | 79,0 | 96,3 | 97,9 | 486 | 1030 | 3,0 | 5,0 |
100 | 101,2 | 119,6 | 121,2 | 610 | 1340 | 2,5 | 4,0 |
125 | 124,1 | 145,3 | 146,9 | 700 | 1540 | 2,5 | 4,0 |
150 | 149,4 | 180,8 | 182,4 | 810 | 1780 | 2,5 | 4,0 |
200 | 176,0 | 240 | 243,2 | 1000 | 2000 | 2,5 | 4,0 |
250 | 248,0 | 290 | 294 | 1250 | 2500 | 2,5 | 4,0 |
300 | 298,0 | 350 | 354 | 1500 | 3000 | 1,6 | 2,5 |
350 | 347,0 | 400 | 404,8 | 1750 | 3500 | 1,6 | 2,5 |
400 | 397,6 | 460 | 464,8 | 2000 | 4000 | 1,6 | 2,5 |
