Dettagli:
Termini di pagamento e spedizione:
|
| Dimensione: | DN50----DN2000 | Materiale della flangia: | Acciaio al carbonio, SS304, SS316 |
|---|---|---|---|
| Linea tipo della saldatura: | Sprial ha saldato | rinforzo: | Filo di acciaio ad alta resistenza |
| OEM&ODM: | L'esperienza di 15 anni | Nome di prodotto: | Tubo flessibile di acciaio inossidabile |
| Evidenziare: | tubo flessibile intrecciato inossidabile,connettore del tubo flessibile |
||

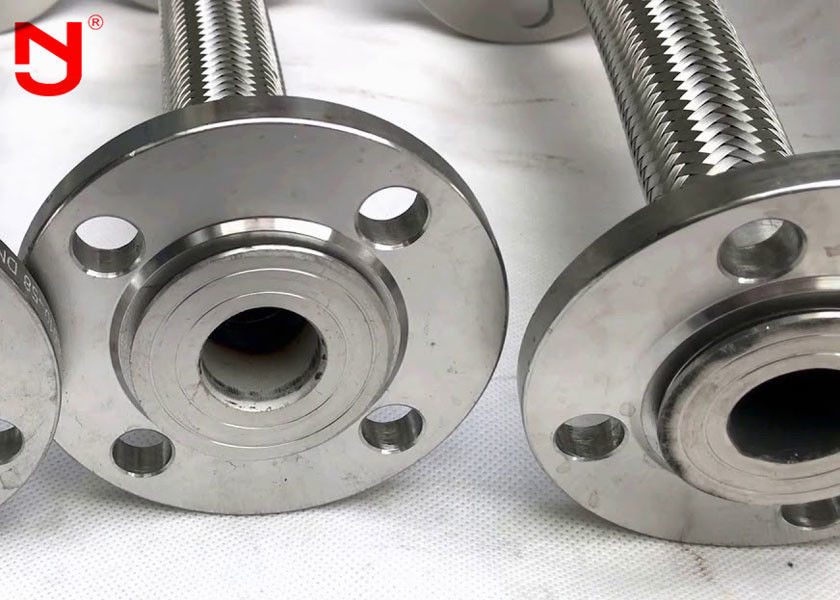

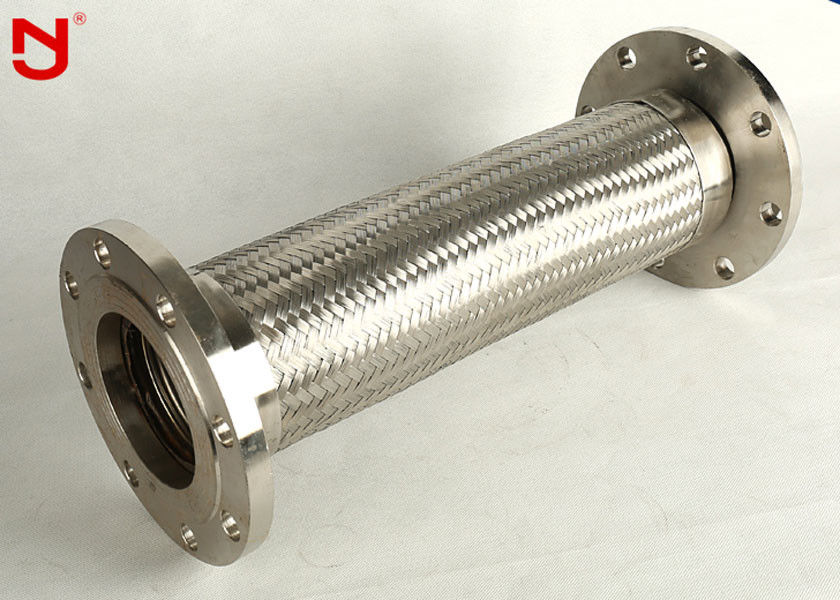

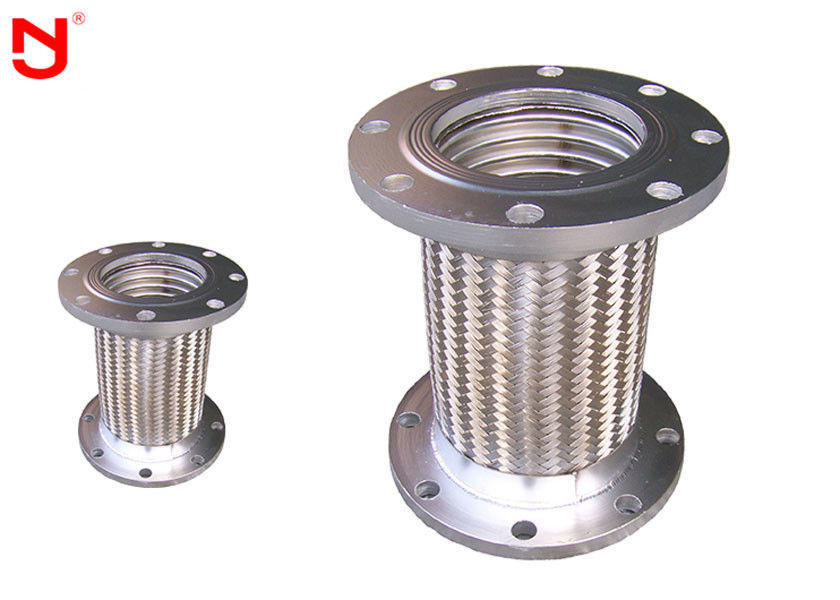

Tubo flessibile intrecciato flessibile del metallo di acciaio inossidabile della fabbrica della Cina con la flangia
I connettori flessibili intrecciati sono una parte importante di una vasta gamma di sistema che richiedono la flessibilità nel trasferimento fluido. Sono costruiti dalle lunghezze dei soffietti ondulati di acciaio inossidabile che sono coperti di intrecciatura flessibile di acciaio inossidabile per aggiungere la forza.
Prestazione del tubo flessibile intrecciato del metallo
1. Resistenza della corrosione
2. Resistenza di bassa temperatura e di livello (- ℃ 196 a ℃ 420)
3. Peso leggero
4. Piccolo volume
5. Buona flessibilità
Parametro di tecnica del tubo flessibile intrecciato del metallo
| Dati principali del tubo flessibile intrecciato del metallo | |||||||
|
Termine nominale diametro DN |
Diametro interno (millimetro) |
Diametro esterno | Raggio di piegamento minimo | Pressione di esercizio | |||
| Soffietti | Maglia della treccia | Elettricità statica | Dinamico | Singola maglia della treccia | Doppia maglia della treccia | ||
| 8 | 8,8 | 13,2 | 14,4 | 50 | 110 | 15 | 20 |
| 10 | 11,7 | 16,5 | 17,7 | 65 | 145 | 185 | 20 |
| 15 | 13,5 | 19,5 | 21,1 | 80 | 180 | 18 | 20 |
| 20 | 20,0 | 27 | 28,6 | 120 | 270 | 10 | 15 |
| 25 | 27,0 | 34,5 | 36,1 | 160 | 360 | 6,3 | 10 |
| 32 | 32,0 | 40 | 41,6 | 175 | 400 | 4,0 | 6,3 |
| 40 | 39,6 | 52 | 53,6 | 225 | 510 | 4,0 | 6,3 |
| 50 | 49,7 | 62 | 63,6 | 280 | 640 | 3,0 | 5,0 |
| 65 | 61,2 | 80,2 | 81,8 | 410 | 915 | 3,0 | 5,0 |
| 80 | 79,0 | 96,3 | 97,9 | 486 | 1030 | 3,0 | 5,0 |
| 100 | 101,2 | 119,6 | 121,2 | 610 | 1340 | 2,5 | 4,0 |
| 125 | 124,1 | 145,3 | 146,9 | 700 | 1540 | 2,5 | 4,0 |
| 150 | 149,4 | 180,8 | 182,4 | 810 | 1780 | 2,5 | 4,0 |
| 200 | 176,0 | 240 | 243,2 | 1000 | 2000 | 2,5 | 4,0 |
| 250 | 248,0 | 290 | 294 | 1250 | 2500 | 2,5 | 4,0 |
| 300 | 298,0 | 350 | 354 | 1500 | 3000 | 1,6 | 2,5 |
| 350 | 347,0 | 400 | 404,8 | 1750 | 3500 | 1,6 | 2,5 |
| 400 | 397,6 | 460 | 464,8 | 2000 | 4000 | 1,6 | 2,5 |
Processo di produzione del tubo flessibile intrecciato del metallo
Il centro interno: soffietti di acciaio inossidabile
La forza del centro interno è 304, 321 ed acciaio inossidabile 316L; I tubi di acciaio inossidabile formano le ondulazioni parallele.
Il centro esterno: strato intrecciato di acciaio inossidabile
Tubo flessibile ondulato del centro dell'affare, nessuna stratificazione, treccia singola o doppia treccia; La treccia esterna è fatta di acciaio inossidabile 304.
JINGNING ha più di 17 anni di esperienza di progettazione nella fabbricazione di giunti di dilatazione di gomma, giunti di dilatazione del metallo, smantellanti i giunti, tubi ed altri accessori per tubi industriali e rispetta le norme internazionali quali il GB, l'iso, il BACCANO, l'ANSI, le BS, JIS e l'esigenza particolare dei clienti.
Vantaggi intrecciati del tubo flessibile del metallo
la crescita termica 1.absorbs nella conduttura ed assicura la protezione a conduttura e ad attrezzatura adiacenti.
la compensazione 2.Provides per i cattivi allineamenti ed elimina lo sforzo.
vibrazioni dell'attrezzatura meccanica 3.Absorbs nella conduttura collegata.
4.Noise si è associato con la vibrazione si elimina.
costi di gestione globali 5.Lowers.
la vita 6.Service sostanzialmente più su è confrontata ai giunti di dilatazione di gomma.
Applicazione intrecciata del tubo flessibile
Questo prodotto può essere ampiamente usato nell'aviazione, nello spazio aereo, in petrolio, nell'industria chimica, nella metallurgia, nella energia elettrica, nella fabbricazione della carta, in legno, in tessuto, nella costruzione, nella medicina, in alimento, in tabacco, nella comunicazione ed in altre industrie.
