Dettagli:
Termini di pagamento e spedizione:
|
Dimensione: | DN50----DN2000 | Materiale dei soffietti: | SUS 304, SS316 |
---|---|---|---|
Norma della flangia: | BACCANO, BS | Materiale della flangia: | Acciaio al carbonio |
Linea tipo della saldatura: | Sprial ha saldato | rinforzo: | Filo di acciaio ad alta resistenza |
OEM&ODM: | sì | Nome di prodotto: | tubo flessibile del metallo |
Evidenziare: | tubo flessibile intrecciato inossidabile,giunto di dilatazione intrecciato |

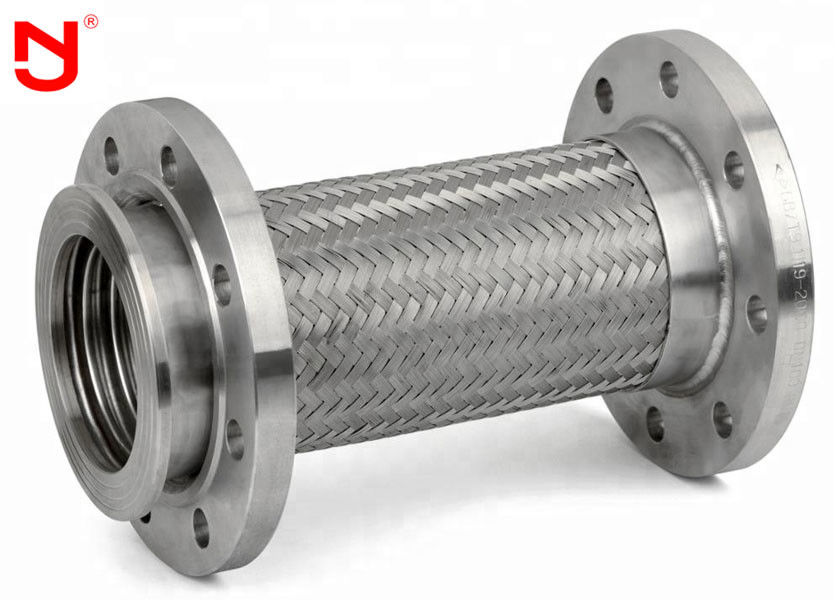

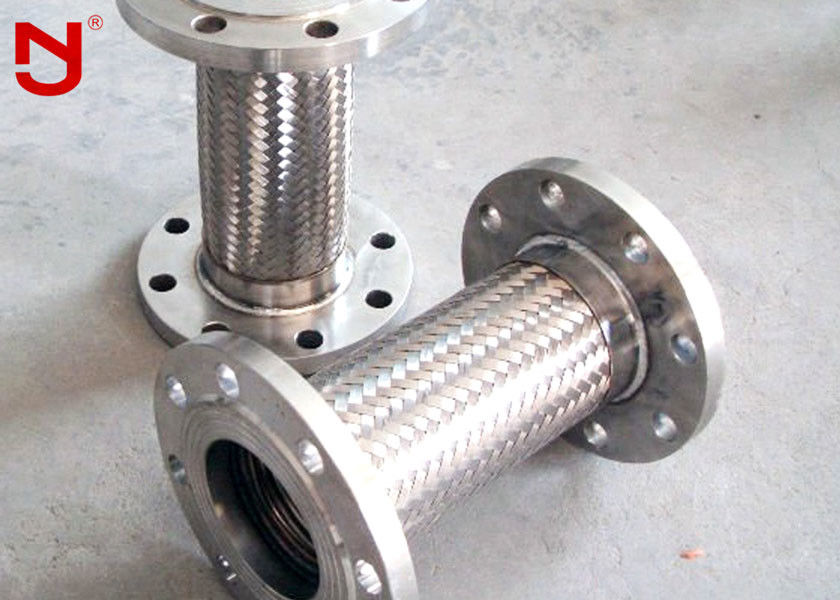

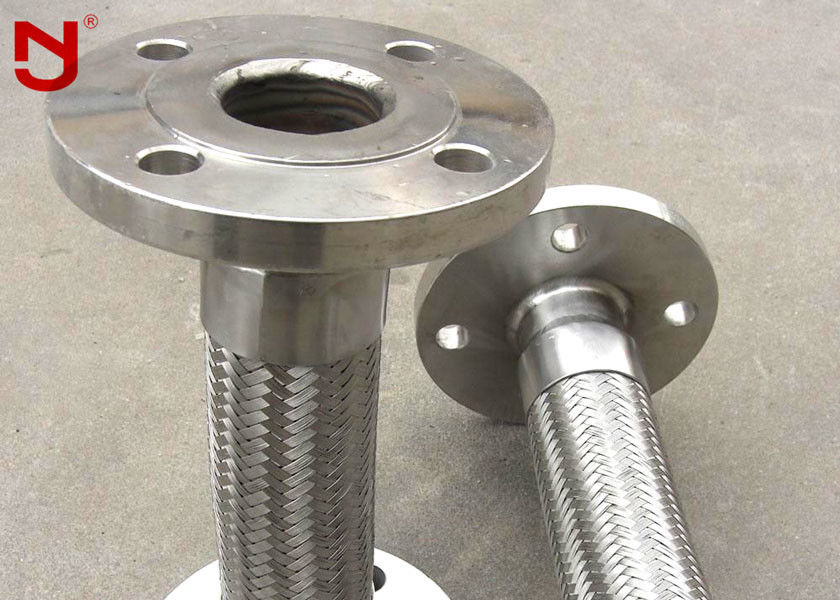

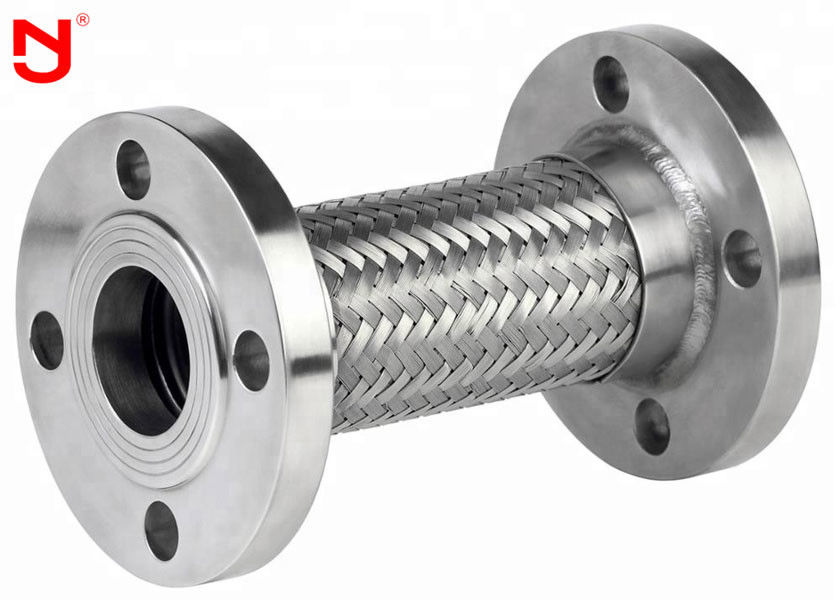

Il tubo flessibile dell'acciaio inossidabile di BACCANO ha intrecciato
I braideds del tubo flessibile sono una parte importante di una vasta gamma di sistemi che richiedono la flessibilità nel trasferimento fluido. Sono costruiti dalle lunghezze dei soffietti ondulati di acciaio inossidabile che sono coperti di intrecciatura flessibile di acciaio inossidabile per aggiungere la forza.
Prestazione del tubo flessibile intrecciata
1. Resistenza della corrosione
2. Resistenza di bassa temperatura e di livello (- ℃ 196 a ℃ 420)
3. Peso leggero
4. Piccolo volume
5. Buona flessibilità
Parametro di tecnica del tubo flessibile intrecciato
Dati principali del tubo flessibile intrecciati | |||||||
Termine nominale diametro DN |
Diametro interno (millimetro) |
Diametro esterno | Raggio di piegamento minimo | Pressione di esercizio | |||
Soffietti | Maglia della treccia | Elettricità statica | Dinamico | Singola maglia della treccia | Doppia maglia della treccia | ||
8 | 8,8 | 13,2 | 14,4 | 50 | 110 | 15 | 20 |
10 | 11,7 | 16,5 | 17,7 | 65 | 145 | 185 | 20 |
15 | 13,5 | 19,5 | 21,1 | 80 | 180 | 18 | 20 |
20 | 20,0 | 27 | 28,6 | 120 | 270 | 10 | 15 |
25 | 27,0 | 34,5 | 36,1 | 160 | 360 | 6,3 | 10 |
32 | 32,0 | 40 | 41,6 | 175 | 400 | 4,0 | 6,3 |
40 | 39,6 | 52 | 53,6 | 225 | 510 | 4,0 | 6,3 |
50 | 49,7 | 62 | 63,6 | 280 | 640 | 3,0 | 5,0 |
65 | 61,2 | 80,2 | 81,8 | 410 | 915 | 3,0 | 5,0 |
80 | 79,0 | 96,3 | 97,9 | 486 | 1030 | 3,0 | 5,0 |
100 | 101,2 | 119,6 | 121,2 | 610 | 1340 | 2,5 | 4,0 |
125 | 124,1 | 145,3 | 146,9 | 700 | 1540 | 2,5 | 4,0 |
150 | 149,4 | 180,8 | 182,4 | 810 | 1780 | 2,5 | 4,0 |
200 | 176,0 | 240 | 243,2 | 1000 | 2000 | 2,5 | 4,0 |
250 | 248,0 | 290 | 294 | 1250 | 2500 | 2,5 | 4,0 |
300 | 298,0 | 350 | 354 | 1500 | 3000 | 1,6 | 2,5 |
350 | 347,0 | 400 | 404,8 | 1750 | 3500 | 1,6 | 2,5 |
400 | 397,6 | 460 | 464,8 | 2000 | 4000 | 1,6 | 2,5 |
Processo di produzione del tubo flessibile intrecciato
Il centro interno: soffietti di acciaio inossidabile
La forza del centro interno è 304, 321 ed acciaio inossidabile 316L; I tubi di acciaio inossidabile formano le ondulazioni parallele.
Il centro esterno: strato intrecciato di acciaio inossidabile
Tubo flessibile ondulato del centro dell'affare, nessuna stratificazione, treccia singola o doppia treccia; La treccia esterna è fatta di acciaio inossidabile 304.
JINGNING ha più di 17 anni di esperienza di progettazione nella fabbricazione di giunti di dilatazione di gomma, giunti di dilatazione del metallo, smantellanti i giunti, tubi ed altri accessori per tubi industriali e rispetta le norme internazionali quali il GB, l'iso, il BACCANO, l'ANSI, le BS, JIS e l'esigenza particolare dei clienti.
Il tubo flessibile ha intrecciato i vantaggi
1. Il prezzo del prodotto è il prezzo franco fabbrica
2,17 anni di esperienza fabbricante e 5 anni di esperienza dell'esportazione
3. C'è ispezione rigorosa di qualità e la qualità lontano supera lo standard industriale.
4. Personalizzazione della muffa ed OEM di varie specifiche
5. Fornisca i campioni gratis
Applicazione intrecciata del tubo flessibile
Questo prodotto può essere ampiamente usato nell'aviazione, nello spazio aereo, in petrolio, nell'industria chimica, nella metallurgia, nella energia elettrica, nella fabbricazione della carta, in legno, in tessuto, nella costruzione, nella medicina, in alimento, in tabacco, nella comunicazione ed in altre industrie.
